Aprovechar AVs Sintonizador original Audi


allblack

Publicaciones recomendadas

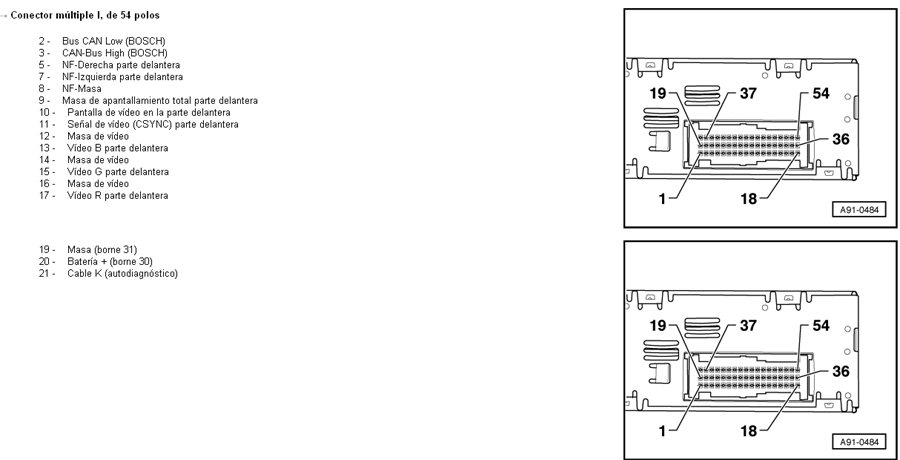

El esquema del sintonizador es este.






y aparecen las referencias de los "primeros" pins q son los ocupados por el Navi para controlar y recibir la señal del propio sintonizador analógico, pero ni idea de cuales son los pins de los AVs (entradas) auxiliares masa, sonido etc.



Si alguien dispone de esta información y quiere compartirla le estaré eternamente agradecido.

Enlace al comentario
Compartir en otros sitios web


he encontrado esta info en un foro "foraneo".. aun no está contrastada ni nada pero por algo se empieza.



Version 1)



Contacts which are not listed are not used.

1 – Ground

2 - CAN Bus Low (BOSCH) (from RNS-E Infotainment)

3 - CAN Bus High (BOSCH) (from RNS-E Infotainment)

4 - Audio screen (front) (not used)

5 - Audio output (right front)

6 - Audio earth (not used)

7 - Audio output (left front)

8 - Audio earth

9 - Screen earth (front)

10 - Video screen (front)

11 - Video output sync. (front)

12 - Video earth

13 - Video output (blue, front)

14 - Video earth

15 - Video output (green, front)

16 - Video earth

17 - Video output (red, front)

19 - Terminal 31

20 - Terminal 30

21 - L-diagnosis

22 - Audio output (–), rear right (not used)

23 - Audio output (+), rear right (not used)

24 - Audio screen (rear) (not used)

25 - Audio output (–), rear left (not used)

26 - Audio output (+), rear left (not used)

27 - Screen earth (rear) (not used)

28 - Com. Sync. (–), rear (not used)

29 - Com. Sync. (+), rear (not used)

30 - Signal (–) blue, rear (not used)

31 - Signal (+) blue, rear (not used)

32 - Signal (–) green, rear (not used)

33 - Signal (+) green, rear (not used)

34 - Signal (–) red, rear (not used)

35 - Signal (+) red, rear (not used)

36 - Video screen (rear) (not used)

40 - Audio input (–), rear left (not used)

41 - Audio input (–), rear right (not used)

42 - AV earth input (rear) (not used)

43 - S-VHS input (Y) rear (not used)

44 - S-VHS input © rear (not used)

45 - CVBS input rear (not used)

46 - Complete screen AV input rear

47 - Audio input (–), front left (not used)

48 - Audio input (–), front right (not used)

49 - AV earth input (front) (not used)

50 - S-VHS input (Y) front (not used)

51 - S-VHS input © front (not used)

52 - CVBS input front (not used)

53 - Complete screen AV input front



Version 2)

1 - CAN bus ground

2 - CAN bus Low

3 - CAN bus High

4 - Audio ground front

5 - Audio right front, positive

6 - Audio right front, negative

7 - Audio left front, positive

8 - Audio left front, negative

9 - A/V complete display front

10 - Video monitor front

11 - Not assigned

12 - Not assigned

13 - Not assigned

14 - Not assigned

15 - Video -C- front, positive

16 - Video -C- front, negative

17 - Video -Y- front, positive

18 - Video -Y- front, negative

19 - Vehicle Ground (GND)

20 - Terminal 30 (continuous B+)

21 - Not assigned

22 - Audio right rear, negative

23 - Audio right rear, positive

24 - Audio ground rear

25 - Audio left rear, negative

26 - Audio left rear, positive

27 - A/V complete display rear

28 - Not assigned

29 - Not assigned

30 - Not assigned

31 - Not assigned

32 - Video -C- rear, positive

33 - Video -C- rear, negative

34 - Video -Y- rear, positive

35 - Video -Y- rear, negative

36 - Video ground

37 - internally assigned

38 - internally assigned

39 - internally assigned

40 - Audio left rear, external connection option

41 - Audio right rear, external connection option

42 - Audio/Video ground rear, external connection option

43 - Super Video System rear, external connection option

44 - Super Video System rear, external connection option

45 - CVBS rear, external connection option

46 - Complete audio/video shielding rear, external connection option

47 - Audio left front, external connection option

48 - Audio right front, external connection option

49 - Audio/Video ground front, external connection option

50 - Super Video System front, external connection option

51 - Super Video System front, external connection option

52 - CVBS front, external connection option

53 - Complete audio/video shielding front, external connection option

54 - Not assigned

Enlace al comentario
Compartir en otros sitios web

Bueno te doy la información que dispongo, es mas sencillo comprar el adaptador, que lo acoplas y dispones de todos los cables en rca. lo tienes en este enlace: http://www.stagemotion.com/index.php?page=...t&Itemid=27



Te adjunto archivo word con las explicaciones para hacerlo con permiso de AudiMB.



Un saludo y espero haberte ayudado.

auxiliar.doc
