BRICO de cómo integrar un cargador de móvil

[18Turbo]

2.- Cómo hacer el circuito impreso

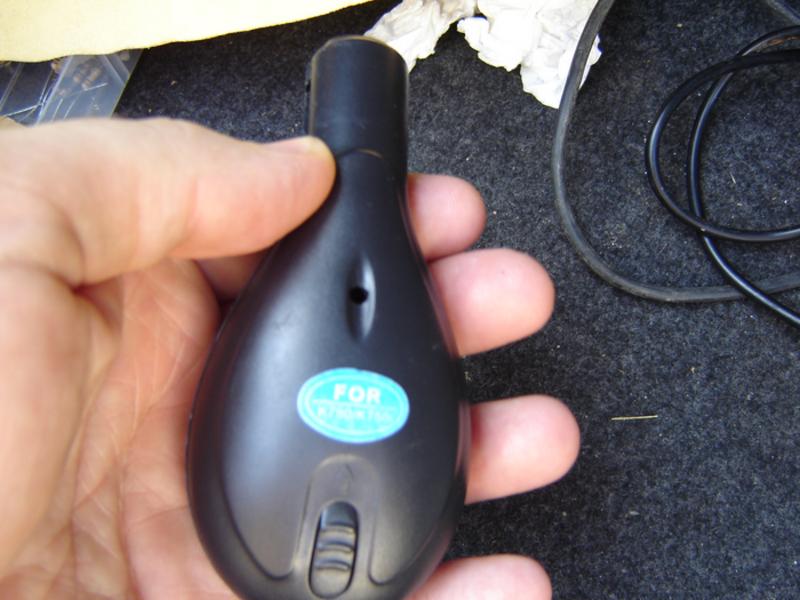

Primero vemos el cargador de móvil:





Lo desarmamos.

[18Turbo]

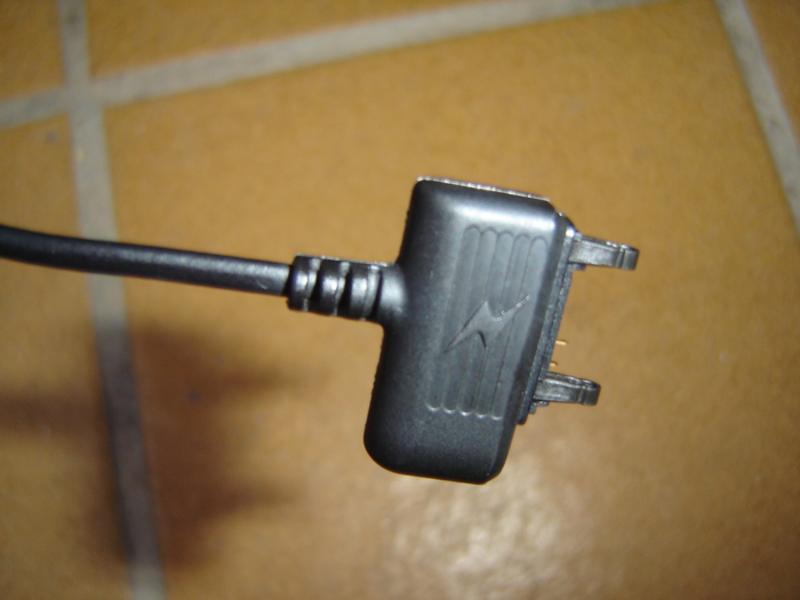

Tiene esta clavija para mi móvil:

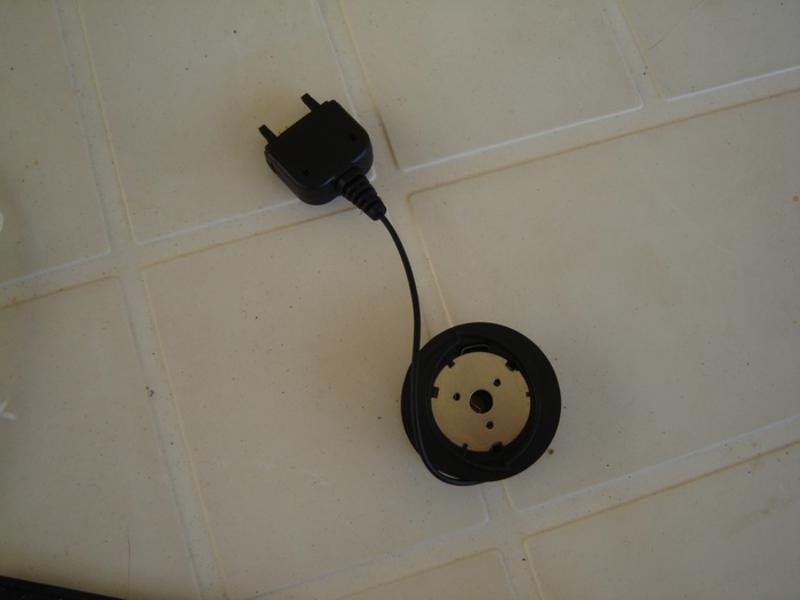

Y con esto se enrolla el cable, sólo acoplaremos un motor para hacer girar esto sobre un eje de manera que enrolle:



[18Turbo]

Tengo algún problemilla con algunas fotos. Mañana sigo...

[allblack]

joer q currada jajaja no nos dejes a medias!!!

[18Turbo]

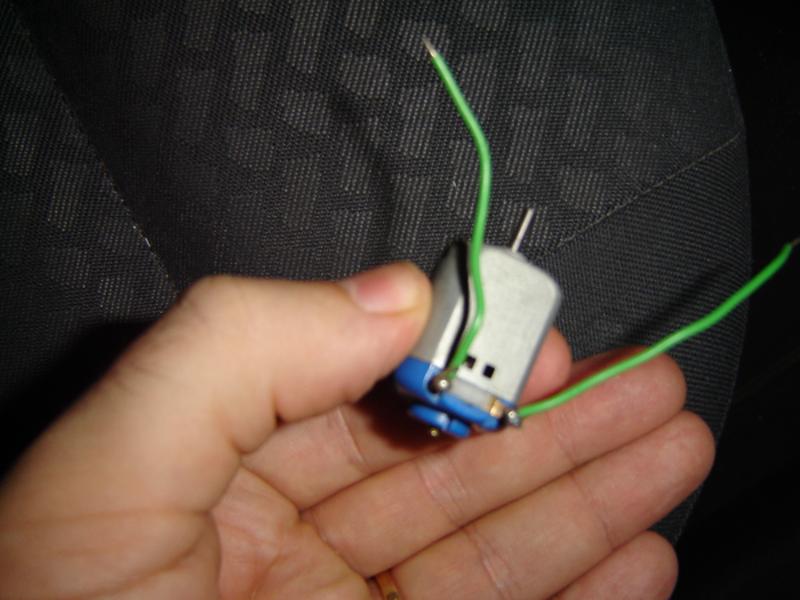

Este fue el primer motor que utilicé (de un juguete a 3V). Era insuficiente, no tenía suficiente fuerza:



[18Turbo]

Este fue el motor que voy a utilizar (es de una bandeja de un DVD roto):



[18Turbo]

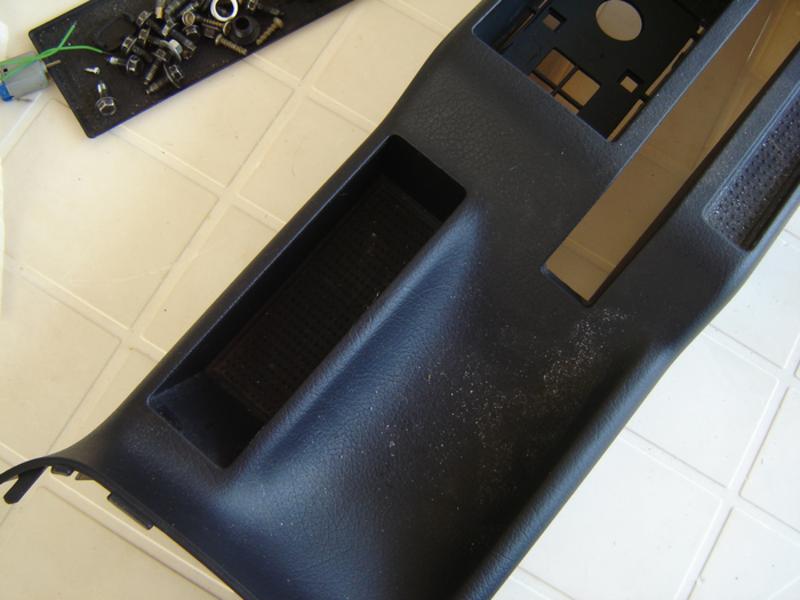

En esta pequeña guantera saldrá el enchufe del cargador:



[18Turbo]

Se quita con 2 tornillos por la parte posterior.

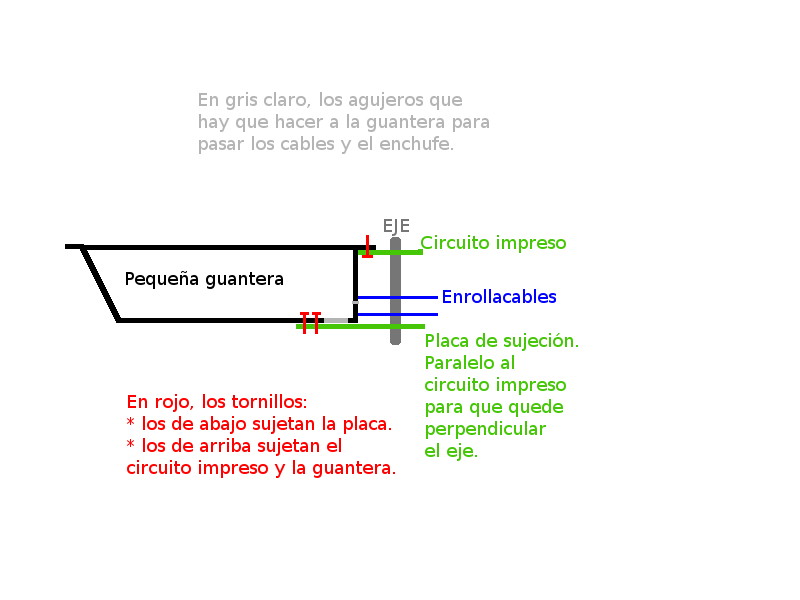

A continuación, el esquema de cómo va a quedar todo (perdonad lo cutre del dibujo), pero creo que se entiende:





Los tornillos (en rojo) de arriba son los que sujetan la guantera pequeña a la consola y que aprovecharemos para sujetar el circuito impreso.

[18Turbo]

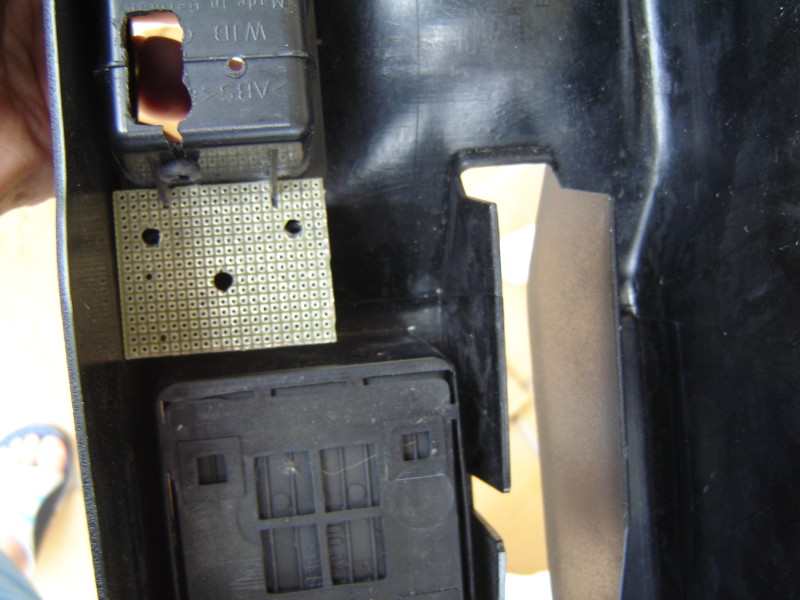

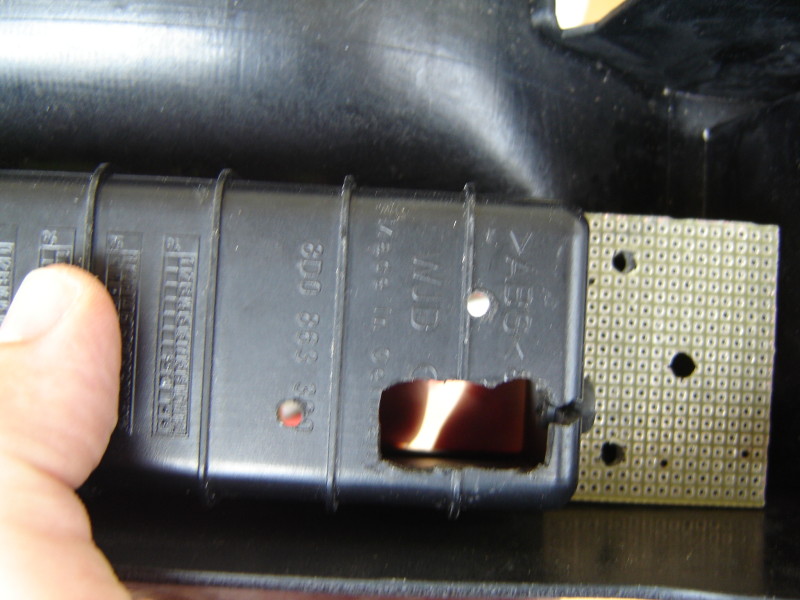

En la siguiente foto se puede ver tanto los agujeros que he hecho para pasar el enchufe como para sujetar la base de abajo.



Además se ve dónde va colocado el cirucito impreso:



Editado 27 de Mayo del 2008 por 18Turbo

[18Turbo]

En la foto véis que he hecho dos agujeros simétricos para sujetar la plaquita y otro central donde va el eje del enrollacables



[18Turbo]

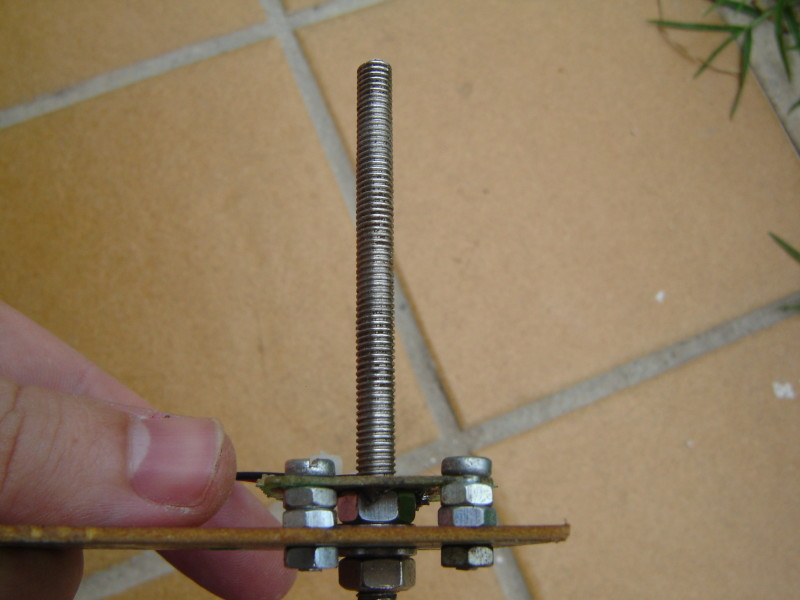

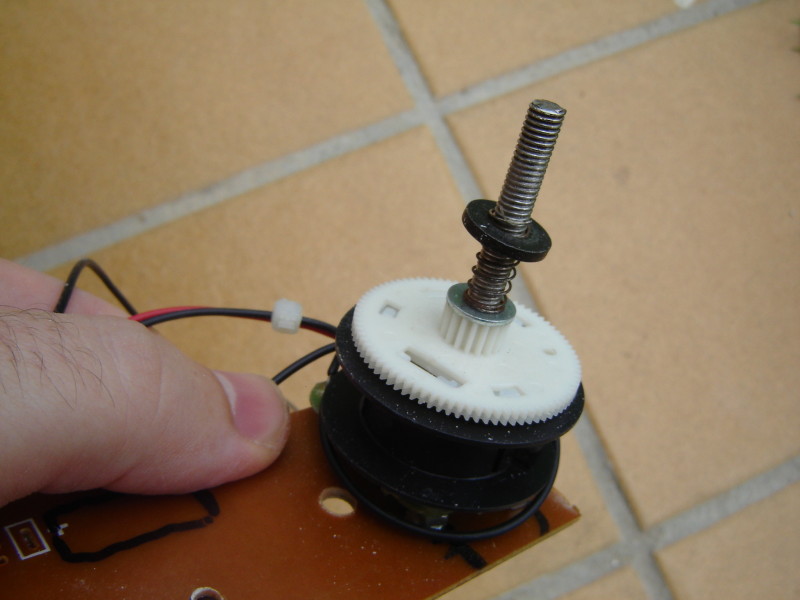

El eje lo tenía por ahí (de un tornillo viejo que no tenía cabeza).



Al enrollacables le he puesto una corona para que me reduzca la velocidad de giro del enrollacables. La he pegado con Cianocrilato completamente centrado.



También si os fijáis en el eje, lleva un muelle de manera que no "baile" hacia arriba y abajo y además para que haga presión hacia abajo (donde hace contacto el cargador y da corriente al móvil)



[18Turbo]

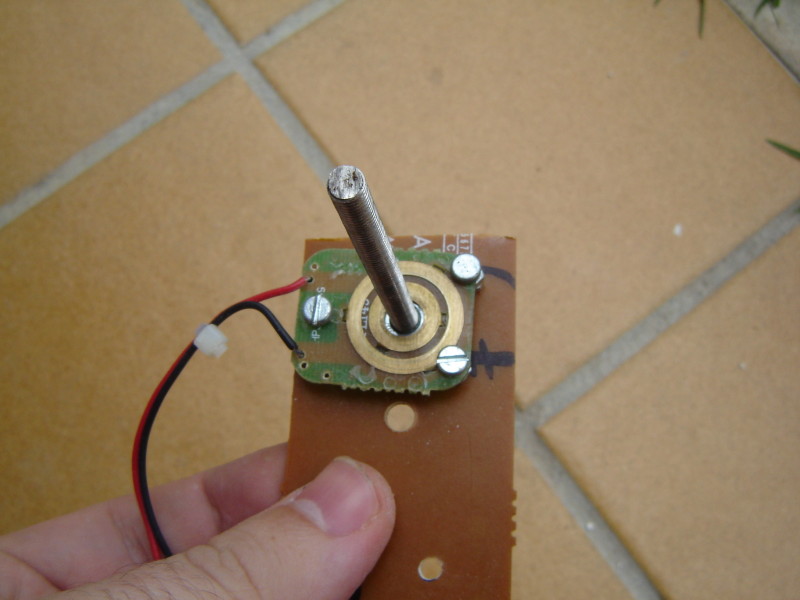

El enrollacables debe "caer" sobre esta placa que llevaba el cargador para que de corriente al móvil, por donde atraviesa el eje pillado éste por sus extremos con tuercas a medida.



[18Turbo]

Podéis ver el cable rojo (que después uniremos al rojo que traemos desde el botón), y el negro que conectaremos a masa (ya veréis cómo).

[18Turbo]

Otra foto, para que aclare más:



[18Turbo]

A lo que íbamos: al circuito impreso:



un cable amarillo al polo positivo del motor, y el otro del motor debe ir a masa (la mayoría de los motores da igual el positivo y negativo, gira en un sentido o en otro). En mi caso, sí tiene positivo y negativo.



En resumen:



Cable amarillo --> Polo positivo del motor.

Polo negativo del motor --> Masa



IMPORTANTE: si el motor gira demasiado rápido, intercalar una pequeña resistencia entre el cable amarillo y el polo positivo.

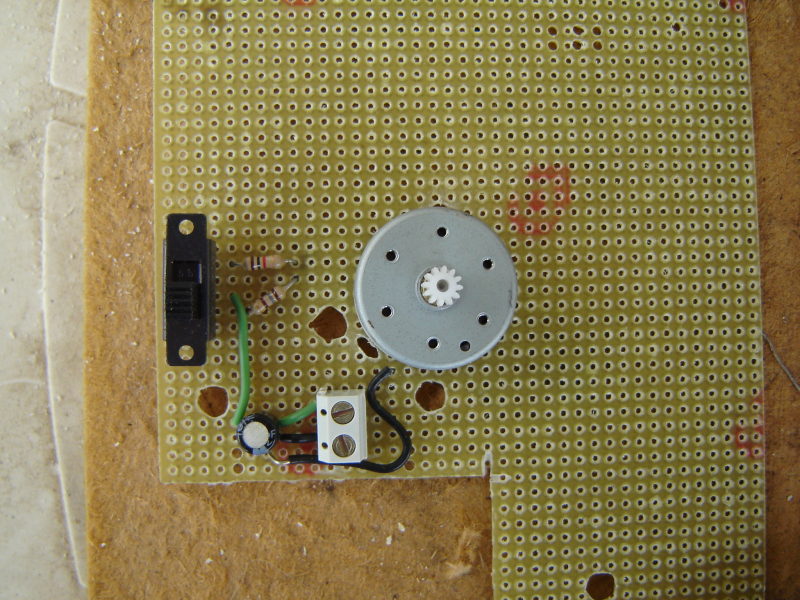

Con todo, debe quedar algo ASI (yo lo he hecho algo más complicado, con 2 velocidades, pero para no complicar más hacerlo como os digo y la foto para que os hagáis una idea):

(Perdonad los puentes pero no tenía gana de hacer un circuito mejor hecho):
