Brico Instalación Micrófono Bluetooth Fiscon En Plafón

Recommended Posts

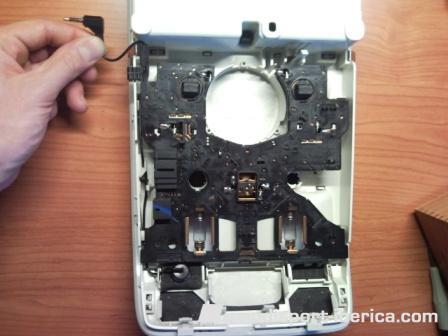

en la imagen es donde esta el micro de origen y donde se instalara el del Fiscon

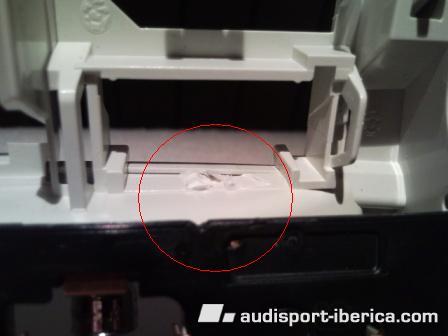

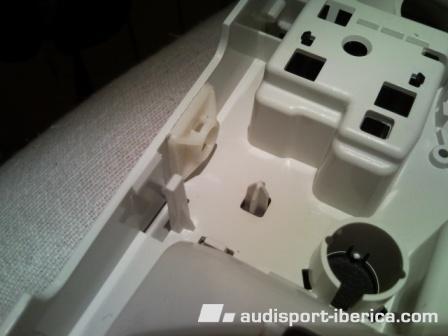

Es esta otro paso quitamos la pestañita que nos va a molestar para poner el micro.




Compartir este post


Enlace al post
Compartir en otros sitios

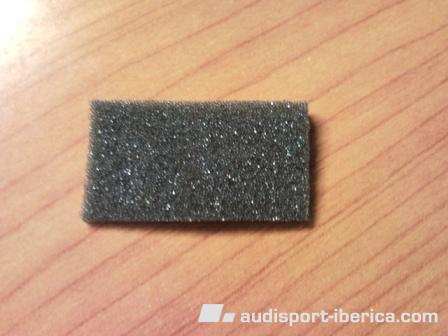

Buscar una esponja lo más fuerte posible y que tenga el menor número posible de pompas de aire (tipo a las suelas de chanclas, más o menos)








Compartir este post


Enlace al post
Compartir en otros sitios

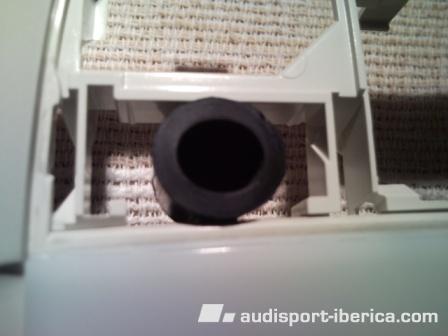

Probamos que tapón de goma entra bien en su sitio.






Cogemos el tapón y lo ponemos encima de la espuma para marcar el diámetro del tapor, para recortar el espacio donde va a ir el tapón con el micro.







Compartir este post


Enlace al post
Compartir en otros sitios

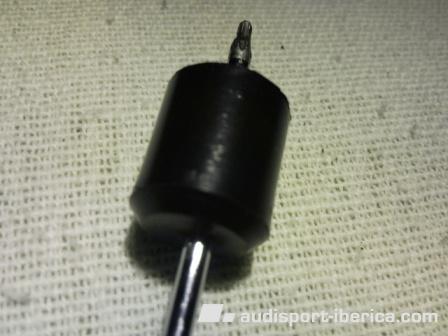

Hacemos un agujero en el tapón de goma como se ve en la imagen.

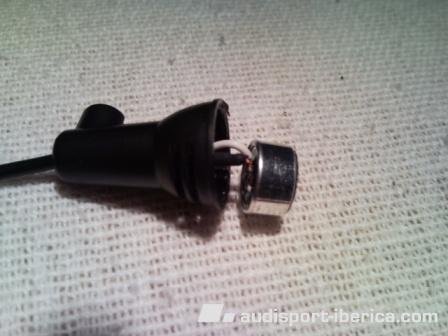

Desmontamos el plástico que cubre el micro del Fiscon.

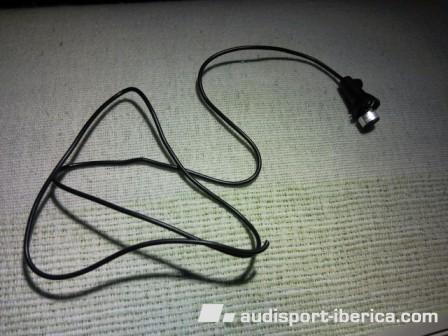

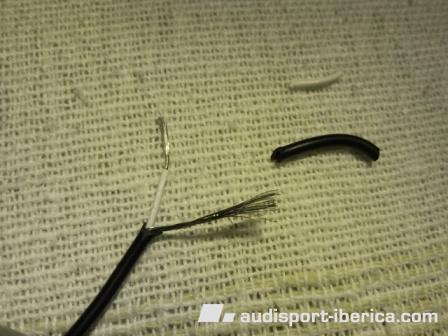

Y cortamos el cable, más o menos 30 cm ya secortar lo que necesitemos, mirar como son los cables, vienen muy bien para trabajar.







Compartir este post


Enlace al post
Compartir en otros sitios

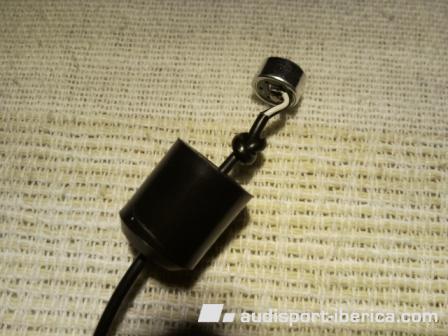

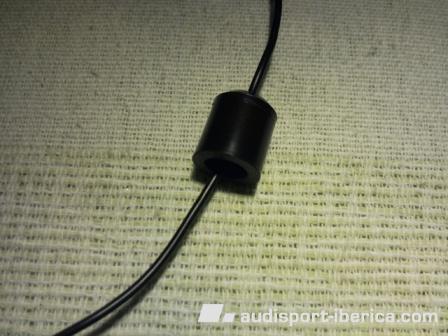

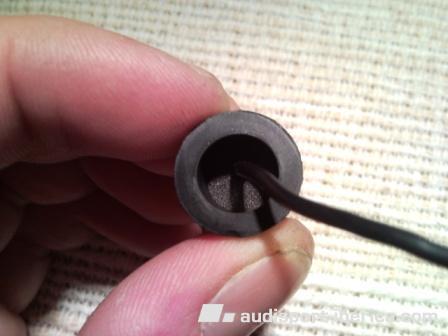

Pasamos el cable por el agujero que e hicimos al tapón de goma, costara un poco.








Con el nudo del cable sin tocar.

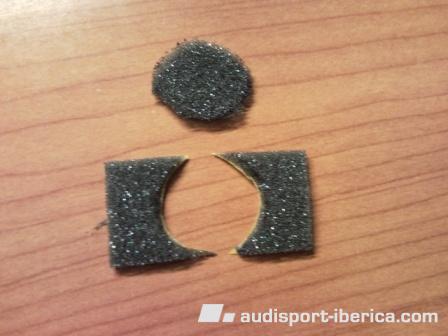

Cortamos la espuma por donde habíamos señalado.

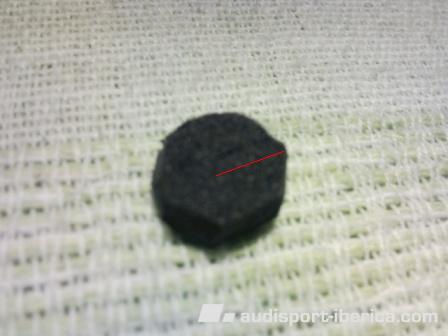

Y de lo que nos sobra del centro lo cortamos por la mitad




Compartir este post


Enlace al post
Compartir en otros sitios

Cortamos la espuma por donde indico,es para que pueda pasar el cable.

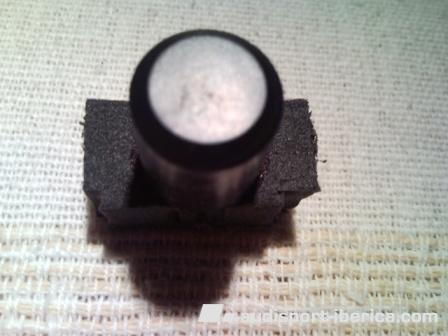

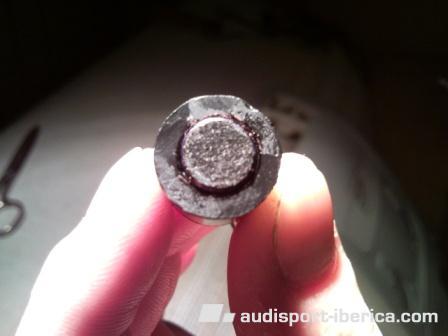

Y lo metemos dentro del tapon asi.

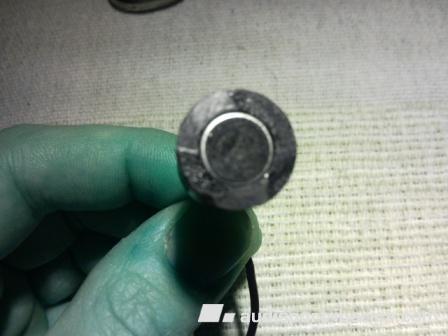

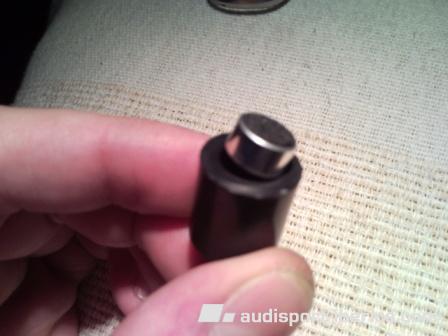

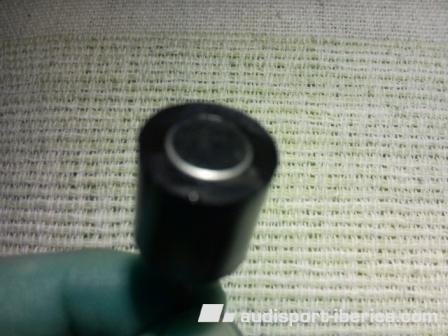

Metemos el micro y lo pegamos con un pegamento (poco)







Compartir este post


Enlace al post
Compartir en otros sitios

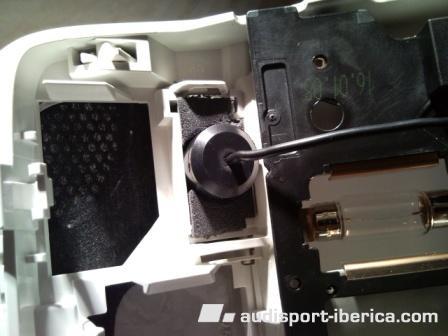

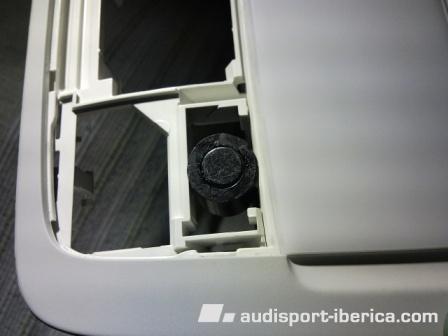

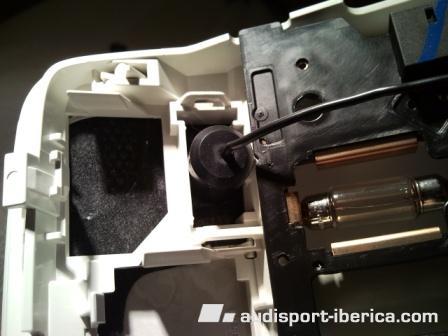

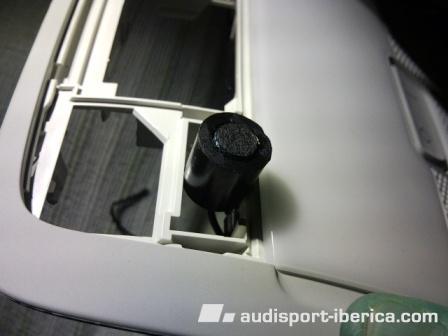

Lo colocamos en su sitio.

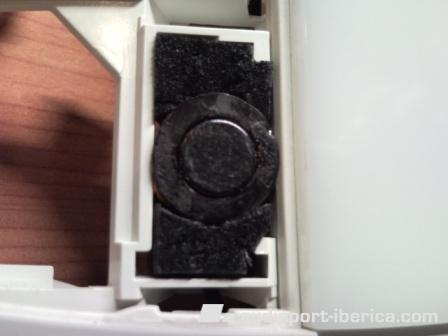

Pegamos y colocamos las espumas que nos quedaban en sus respectivos lugares (pegarlo por nos laterales con la goma que protege el micro)




Compartir este post


Enlace al post
Compartir en otros sitios

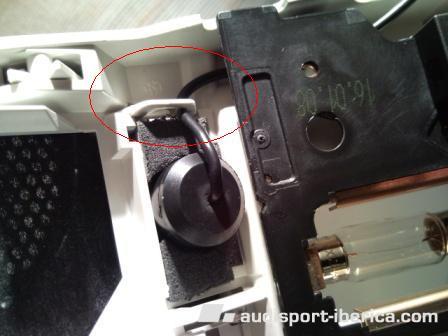

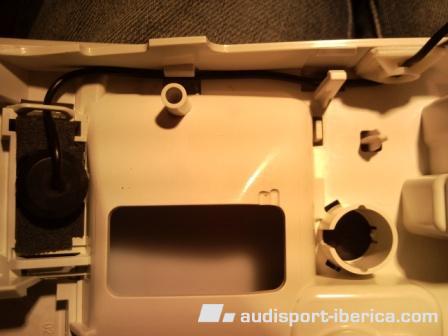

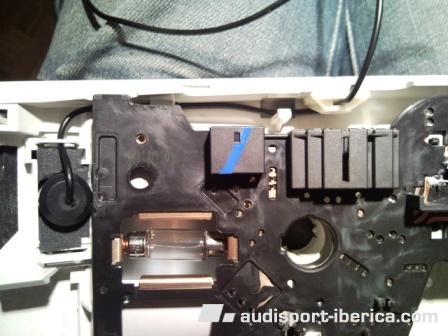

Pasamos el cable por aquí para que no se mueva

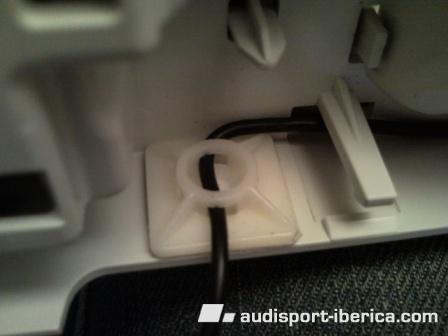

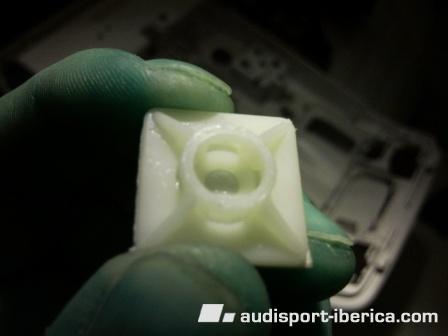

Ponemos un cacho de plástico o cualquier otra cosa que agarre el cable, yo he cogido esto y lo colocamos aquí.










Compartir este post


Enlace al post
Compartir en otros sitios

Asi por el otro lado.

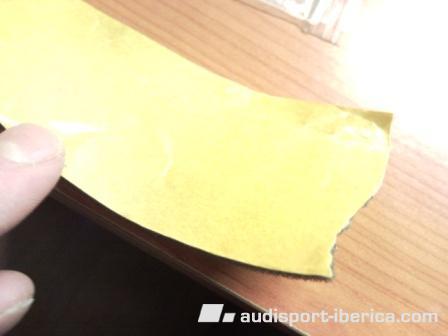

Como queda aparte de feo muchos orificios por donde pueda entrar ruido vamos a utilizar una tira de espuma que pega.



asi es.











Cortamos un cacho de igual medida que ocupa micro, goma y la espuma.




Compartir este post


Enlace al post
Compartir en otros sitios

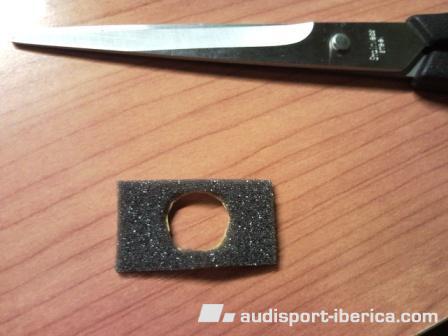

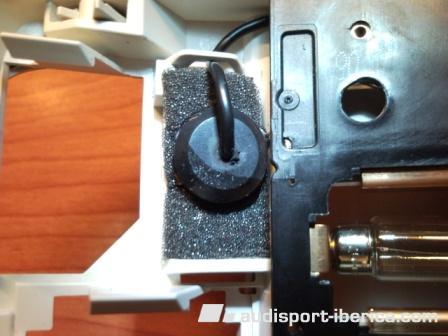

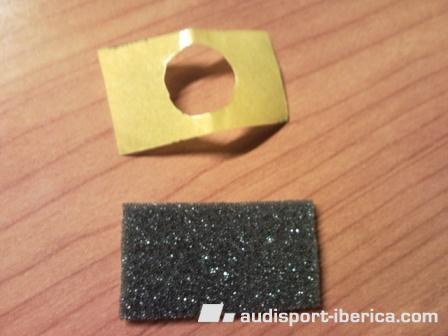

cortamos otro cacho de espuma igual que la otra y hacemos el corte mas grande orientarse a la medida del tapon de goma.

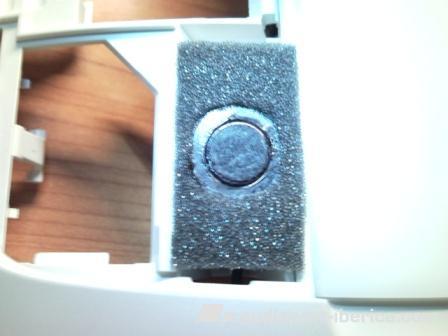

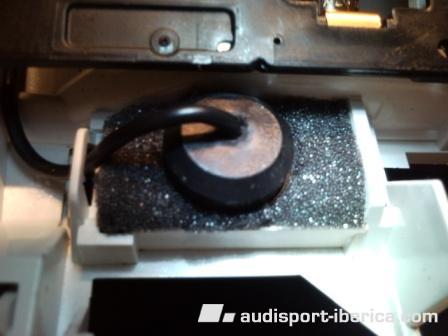

Y lo pegamos por la parte de atras.
