Retrofit luces manillas exteriores puertas


Publicaciones recomendadas

Bueno pues para este retrofit se necesitan:



Importante, antes de hacerlo, asegurarse que las centralitas de las puertas delantera y trasera llevan los pines correctos para poder conectar...

* delante PIN 5 CONECTOR T6;

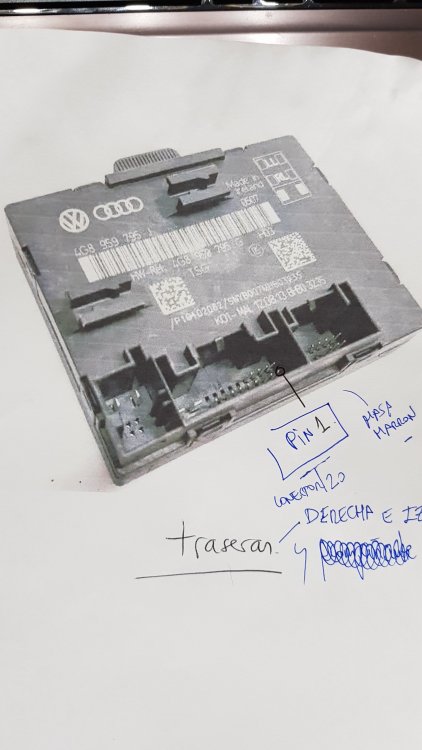

* detrás PIN 1, CONECTOR T20;



Mis centralitas son referencia: conductor: 4G8959793G; acompañante: 4G8959792G; trasera izquierda: 4G8959795G; y trasera derecha: 4G8959795G



LLave torx

Desmontables

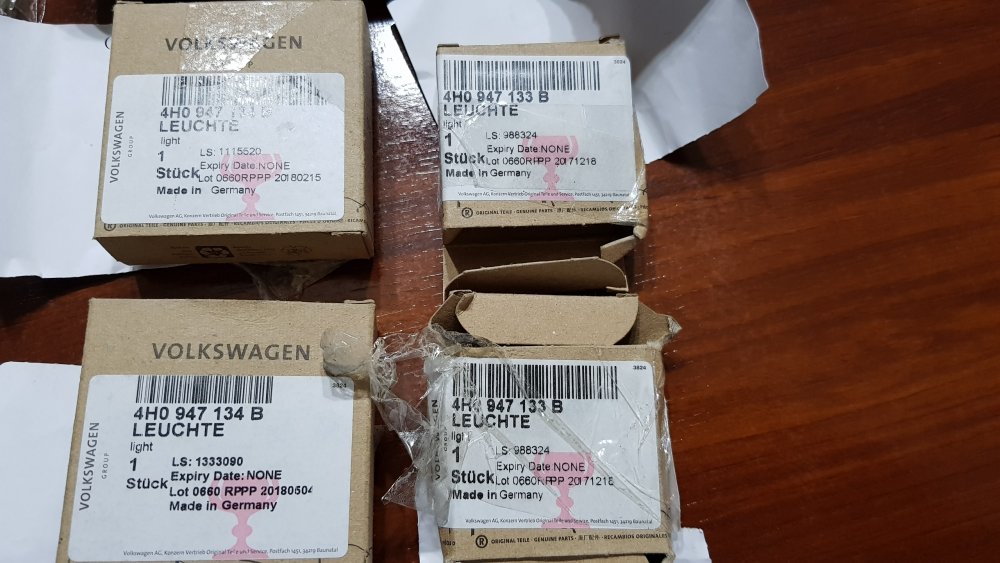

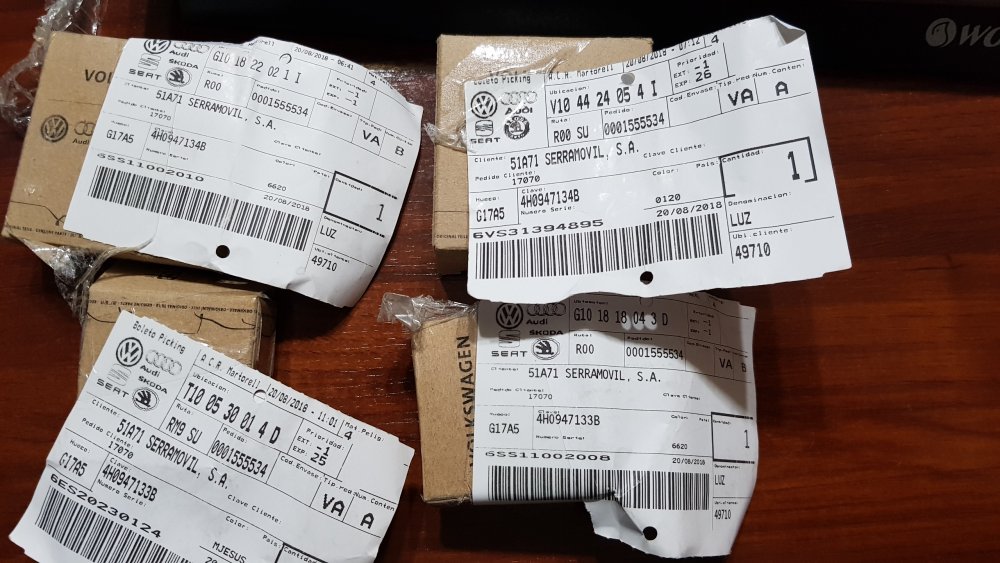

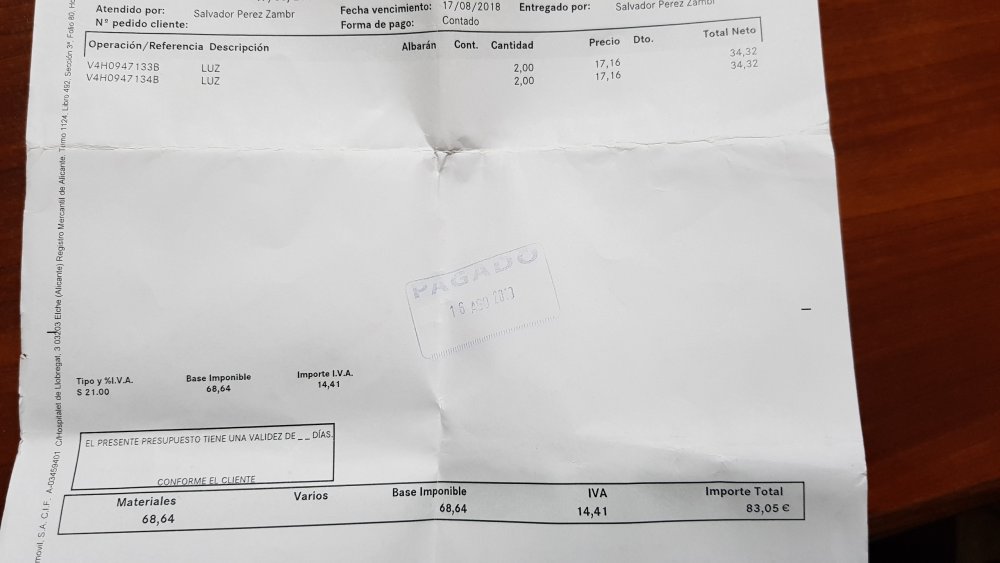

4 luces originales de referencia: 4H0947133B (2) Y 4H0947134B (2)…. coste aproximado en audi … 83,05€

Cable para los conectores

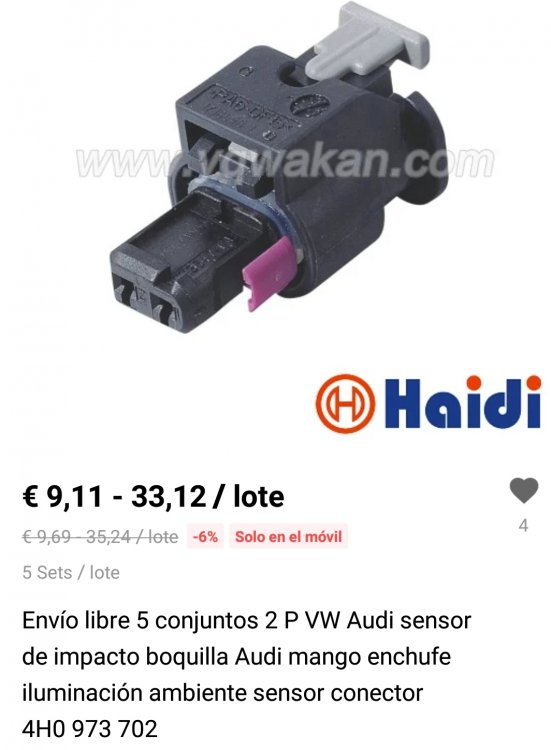

4 conectores para conectar las luces y el cableado.... ref.4H0973702, sirven estos, aunque hay que limar un pelín y encajan perfectamente..

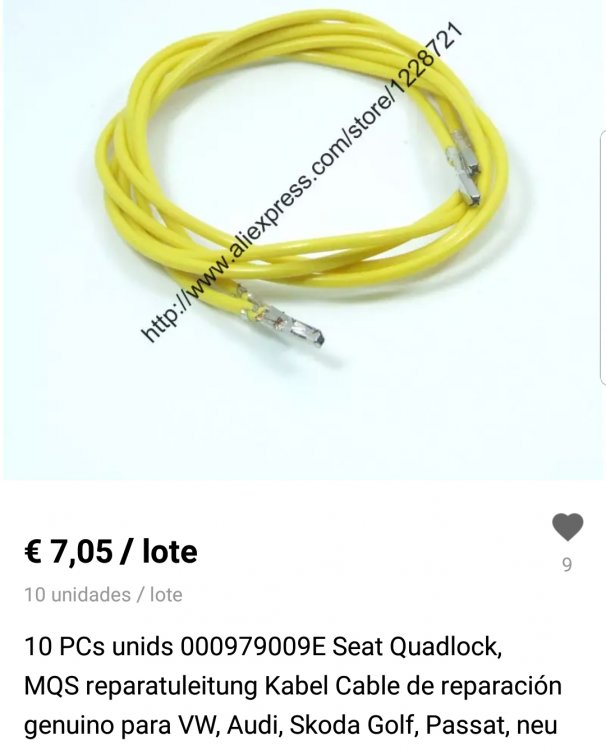

4 pines de cable 000979009E para meterlos a los pines de los conectores de las puertas; la masa pelamos cable y soldamos o aseguramos bien al cableado marron.

Cinta de tela

Alguna brida

Codificación

ahhh….e hilo de pescar (bueno, yo lo he usado para la cerradura de la puerta del conductor, que se me resistió….)



 y tranquilidad....no es complicado, hay que canalizar el cableado bien, forrar con cita de tela, desconectar conectores, manetas que son fáciles, y queda todo perfecto como original.....20190113_200137.jpg.408d12830877b7427a2026201612b2d8.jpg20190113_200829.jpg.a4a6fbe4e44123bd6fbe1adc1d4d0902.jpg20190113_200829.jpg.a4a6fbe4e44123bd6fbe1adc1d4d0902.jpg20190113_200928.jpg.53c1b99f6eb1fc013523e67a6c17962c.jpg






Enlace al comentario
Compartir en otros sitios web

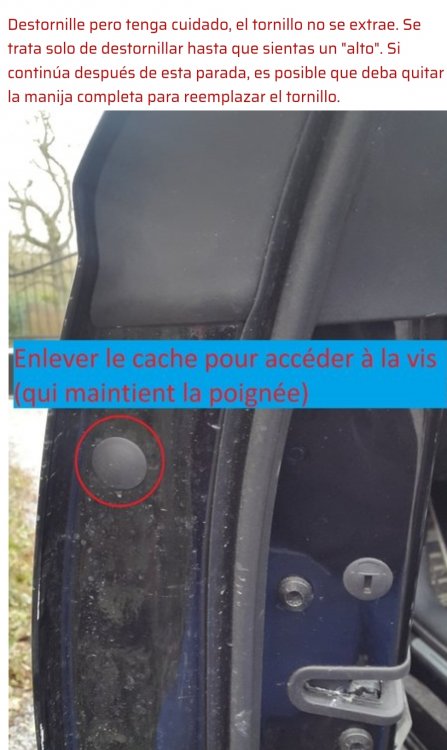

Hay que desarmar las manillas a traves del tornillo torx ...no sale el tornillo...se afloja a tope y movemos casquillo y sale...luego sale la maneta. Si tenemos keyless..pues soltamos conector....yo tengo...mi coche es de 2016..




Enlace al comentario
Compartir en otros sitios web

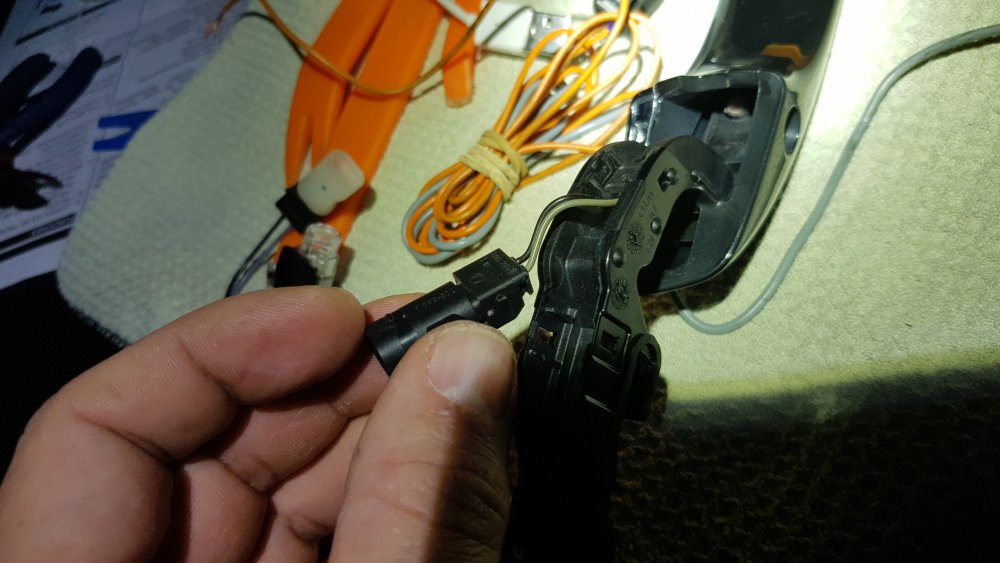

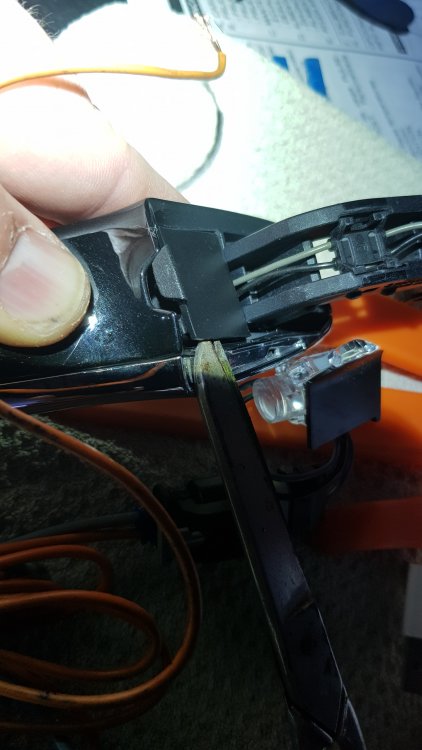

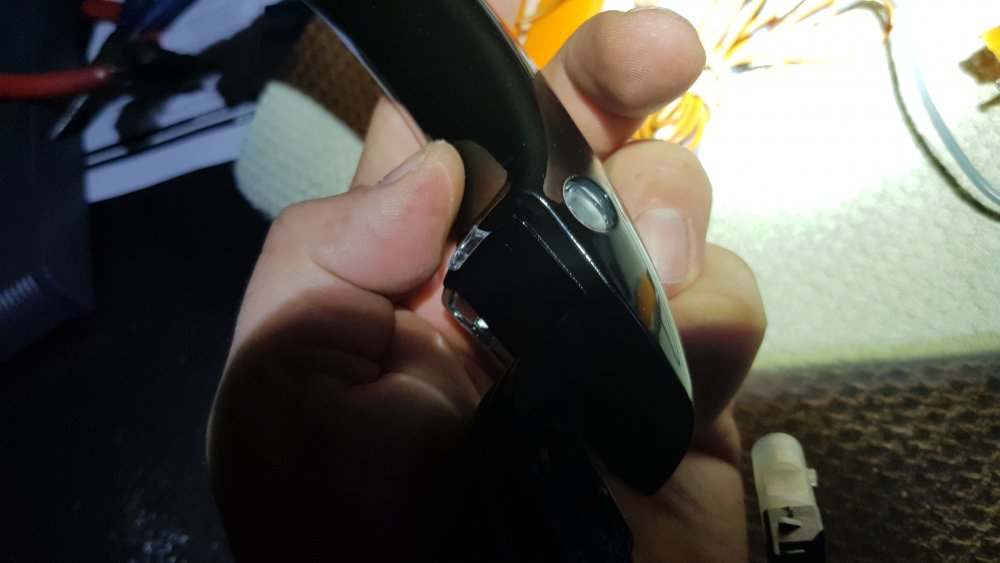

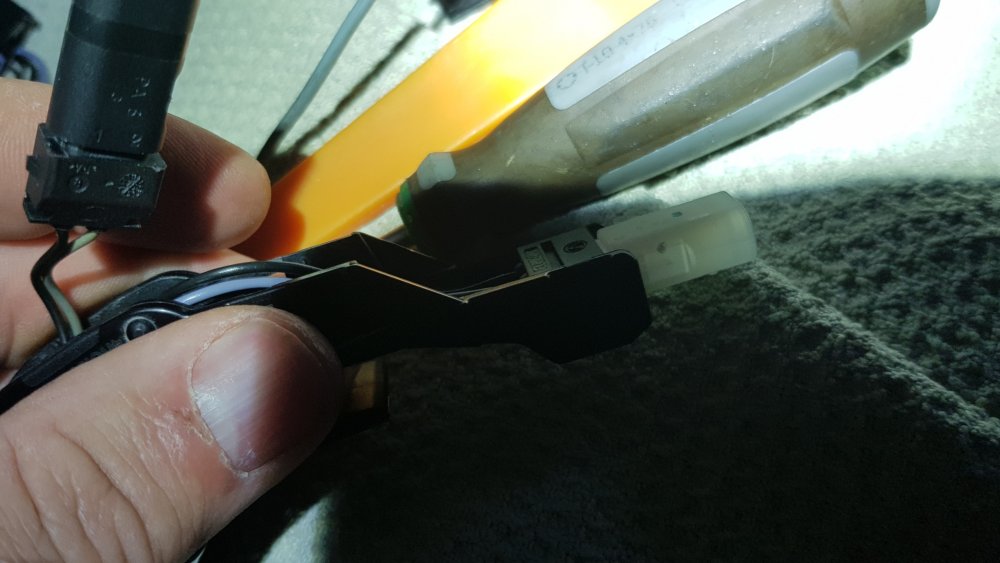

Luego sacamos manilla y montamos el led...hay que sacar el plastico que klecan las manillas para montar el led. Se monta y el cable se pasa x debajo del cableado del keyless..para eso liberamos el clip ke coge el cable del key..para que el de las manillas kede x abajo...






Enlace al comentario
Compartir en otros sitios web

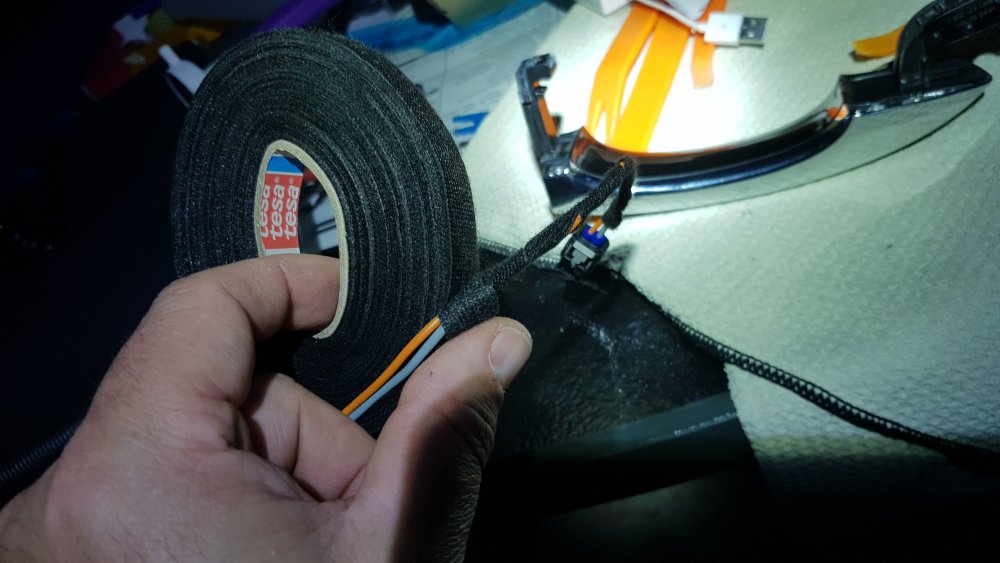

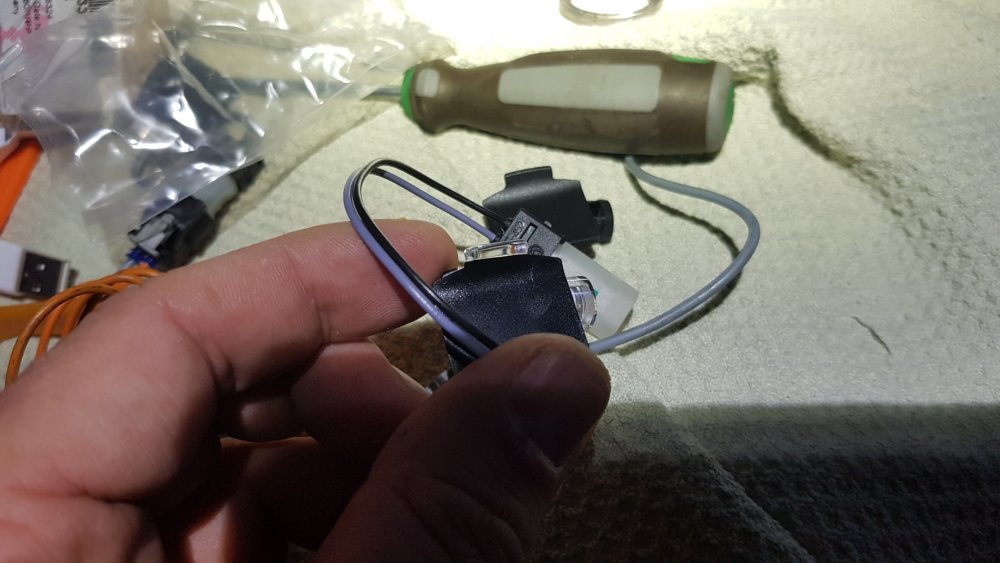

Luego hacemos el conector 4H0973703 y añadimos cable...y luego encintamos.... usar un metro y medio minimo de cable...en las puertas delanteras es donde se necesita mas cableado. Una vez echo el conector y conectado...yo probe antes de ponerlo en una puerta en una bateria de 12v ke tenia suelta para probar que todo estuviera bien conectado....y asi comprobado sd monta en puerta...


Enlace al comentario
Compartir en otros sitios web

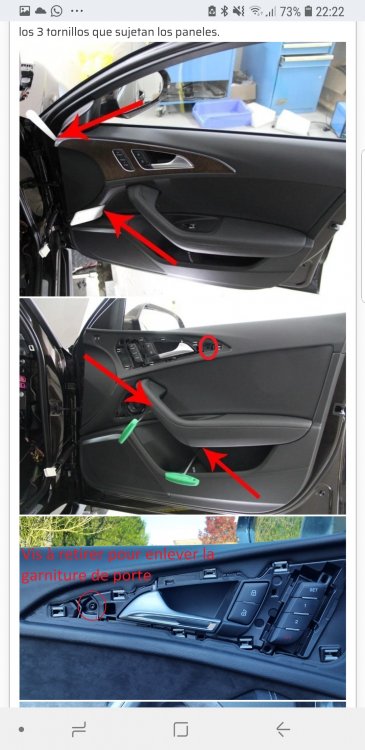

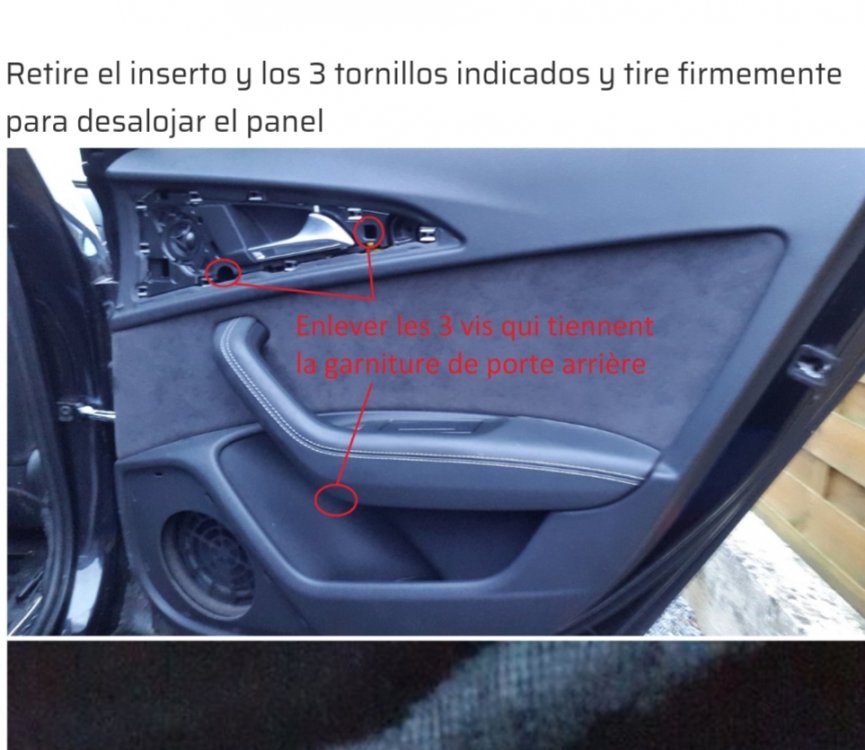

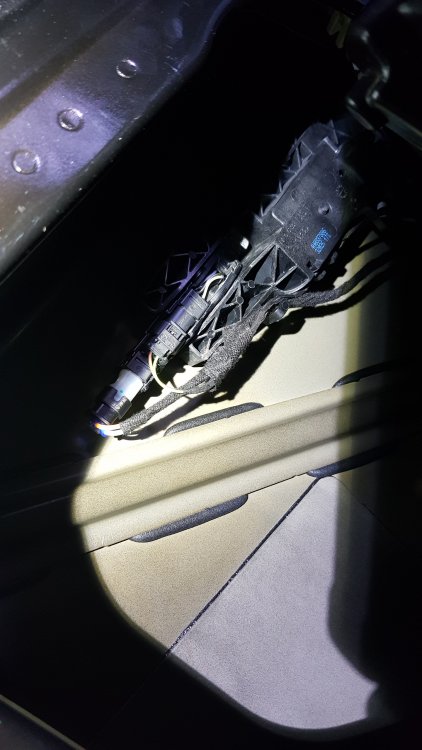

Ahora hay que desmontar paneles de puertas..ya hice bricos por ahi de como hacerlo..pero pongo pa recordar...delanteras y traseras.....siempre soltando un click ke se ve marcado en cada panel....se busca y se presiona para dentro. Luego meter desmontables y palanca y salen los paneles. Soltamos conectores denaltavoces y otros y kitamos paneles.....



Enlace al comentario
Compartir en otros sitios web

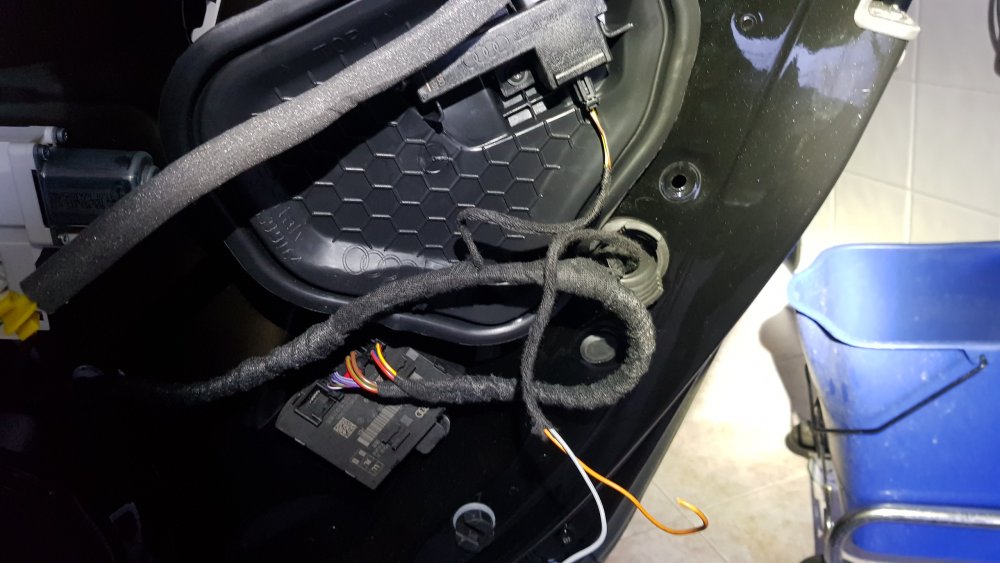

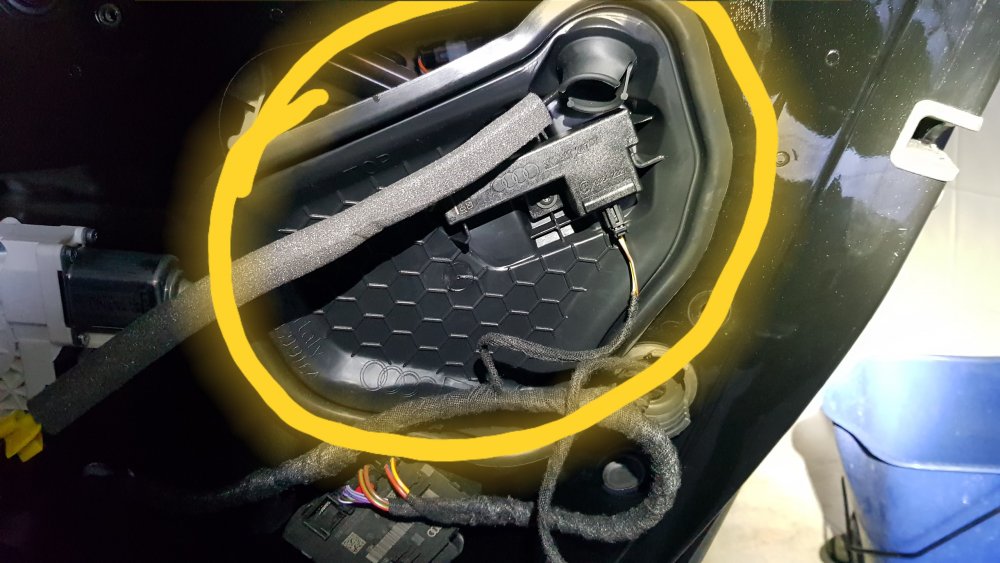

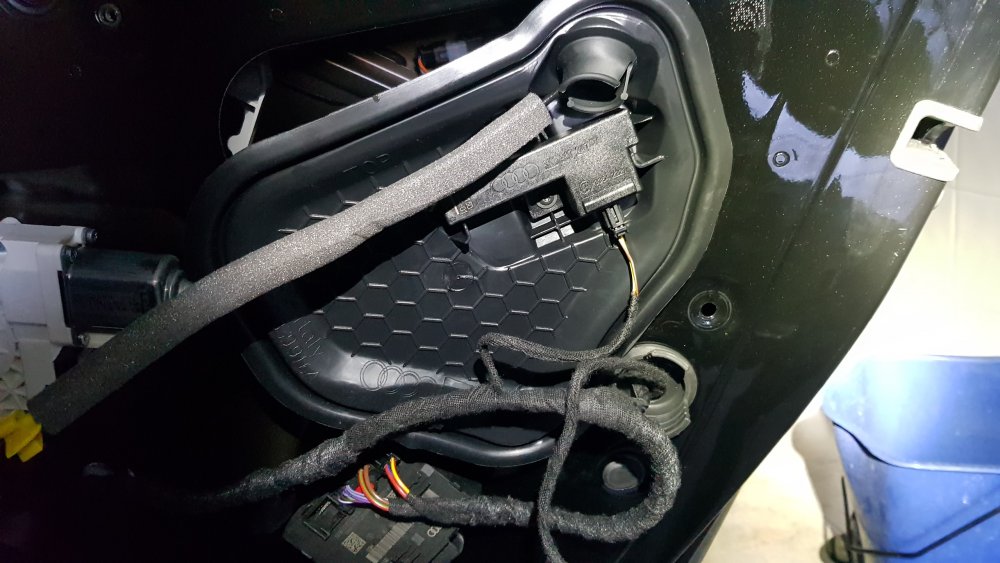

Luego accedemos a la puerta.....todas las puertas llevan tapa de plastico como señalo. Con desmontable sale....con esto accedemos para recoger cable y llevarlo ordenado ke no moleste sobre todo al cristal, y salimos por una goma que tiene dos lados. Uno ocupao y otro libre...




Enlace al comentario
Compartir en otros sitios web

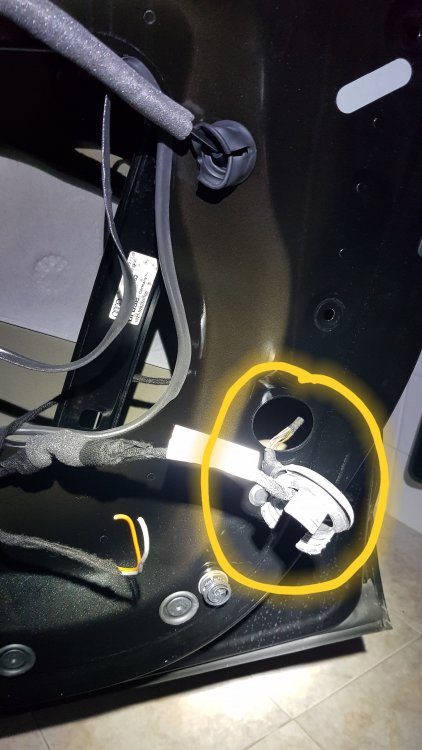

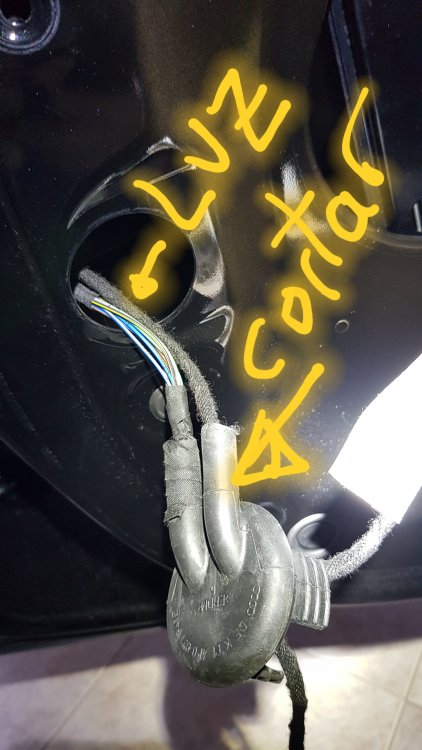

Esta es la goma...esta en las 4 puertas...cortamos punta y pasamos cable. Luego encintamos punta de goma con cinta de tela y llevamos cable encintado emparejado con cableado que hay hasta la centralita...



Enlace al comentario
Compartir en otros sitios web

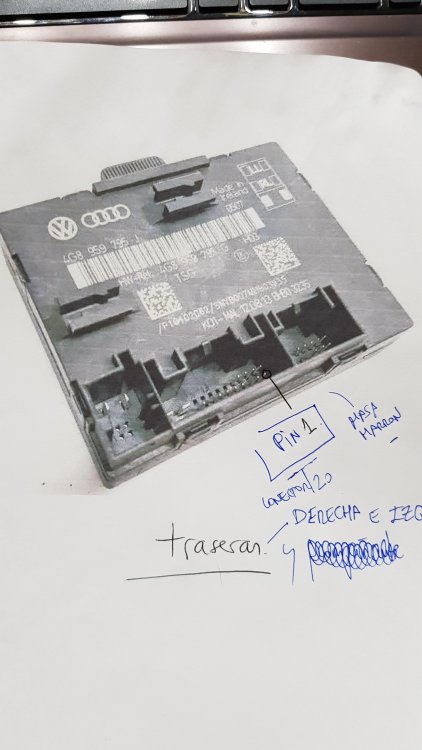

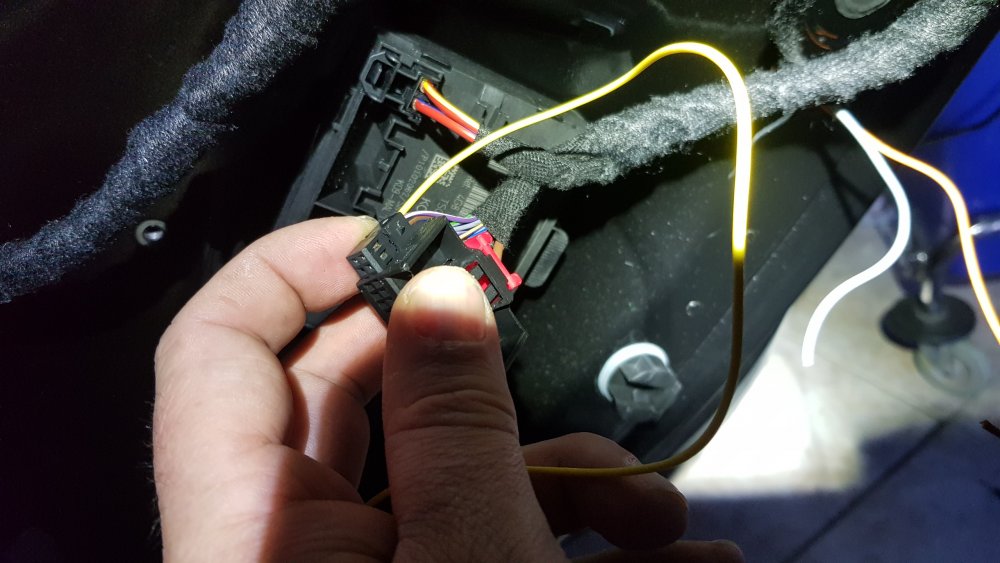

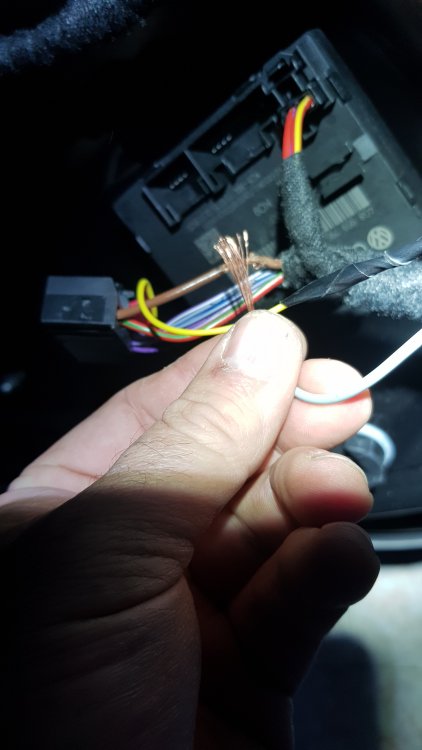

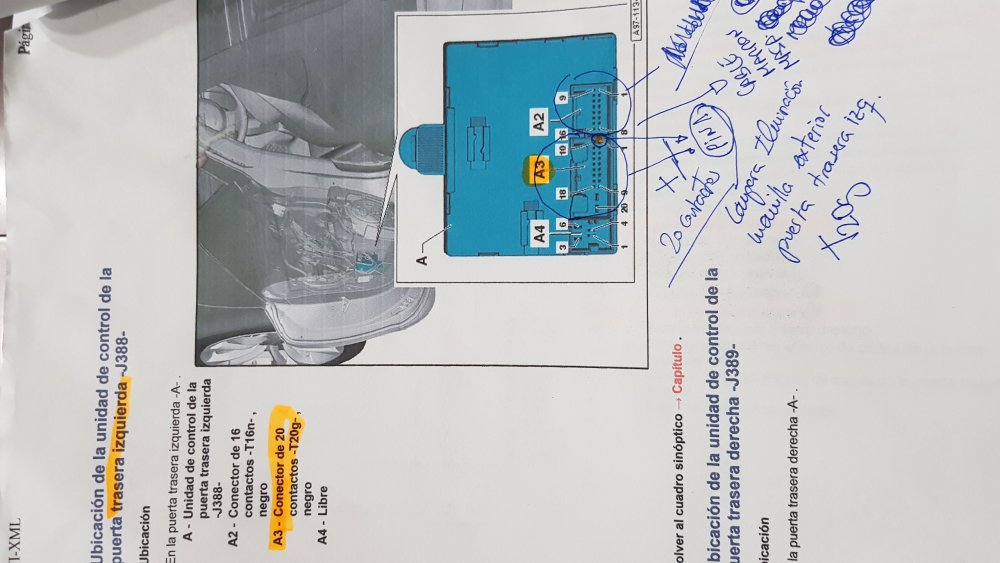

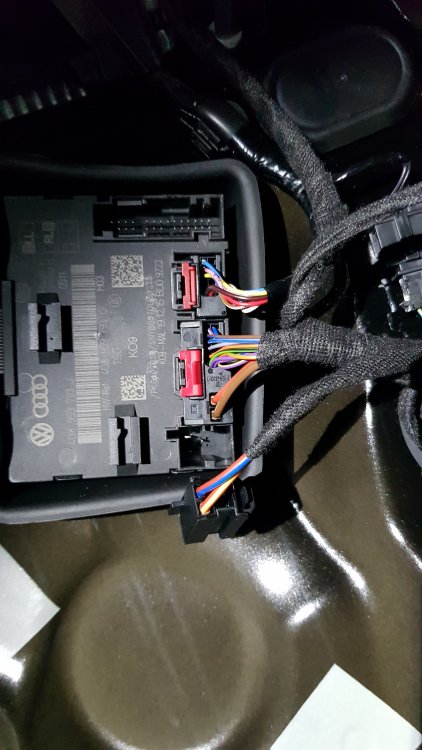

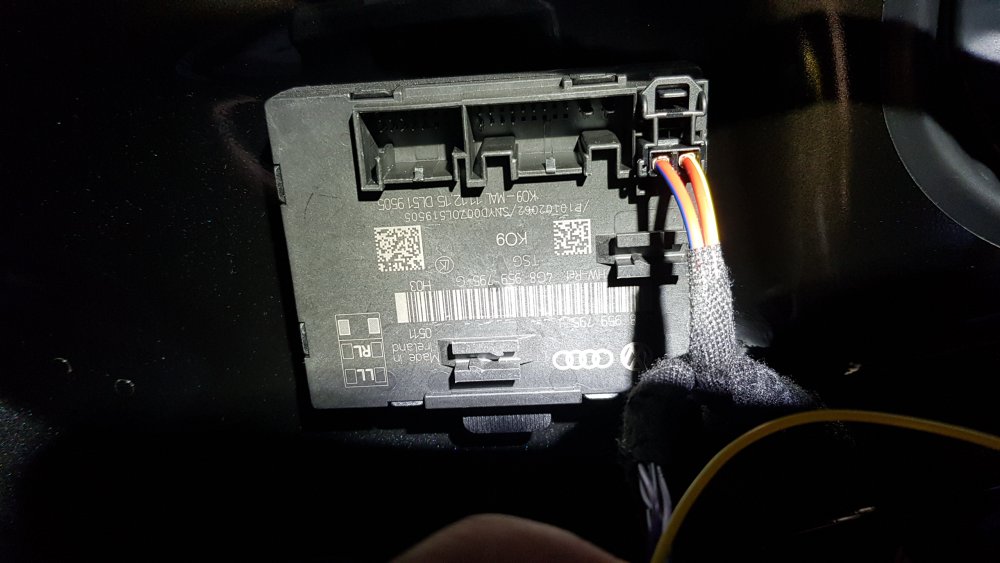

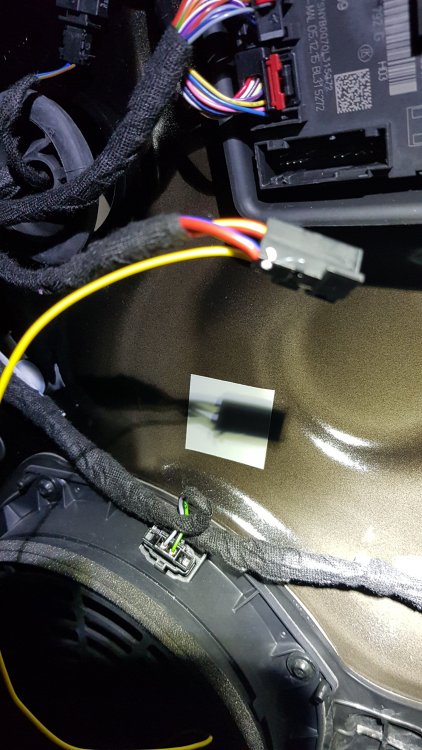

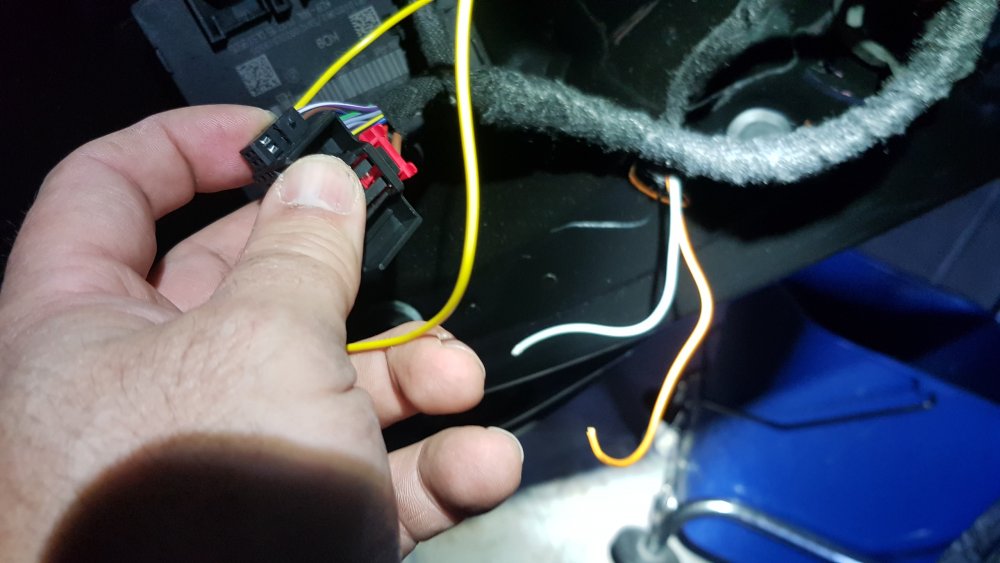

Sacamos conector al que hay k meter el pin+ y conector k lleva cable marron para masa..el cable amarillo es el + ke va a los pines dichos ... pin1 t20 traseras...y pin5 t6 delante..y el pelado al marron de masa..








Editado por torrebasetes
Enlace al comentario
Compartir en otros sitios web

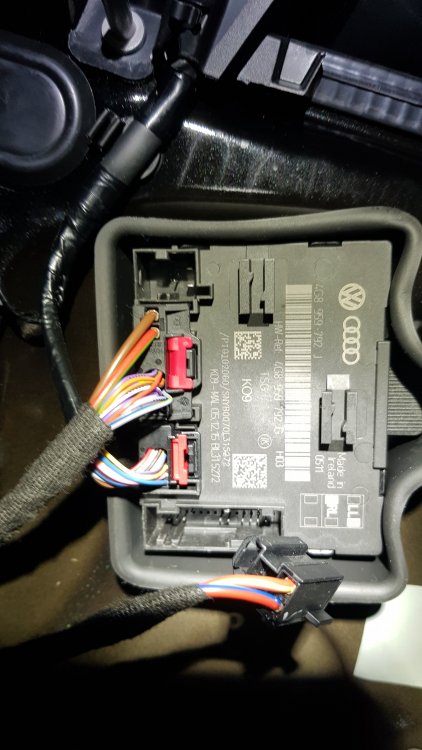

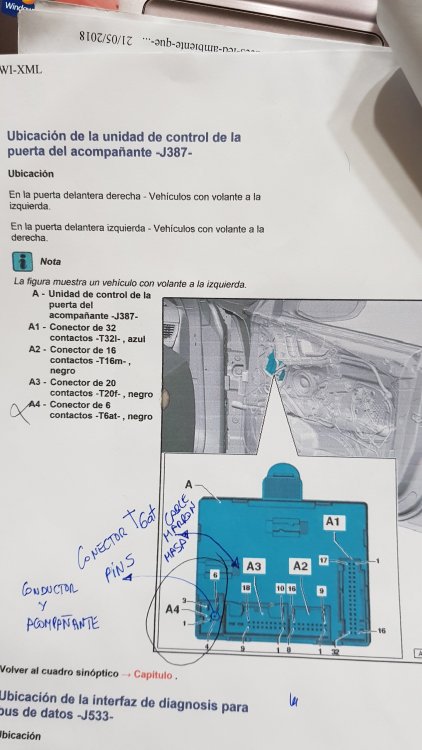

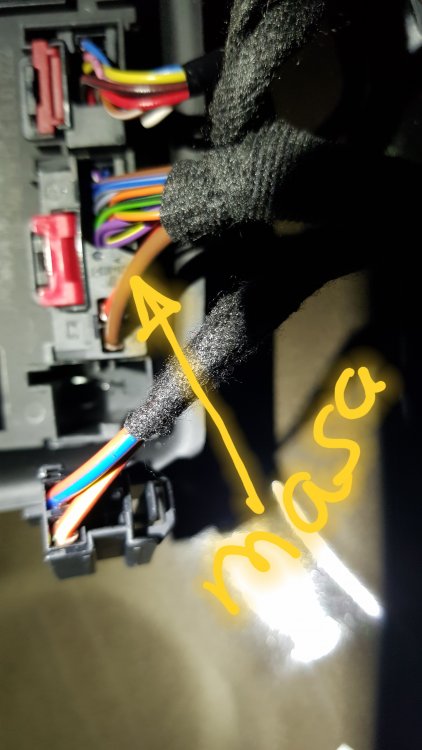

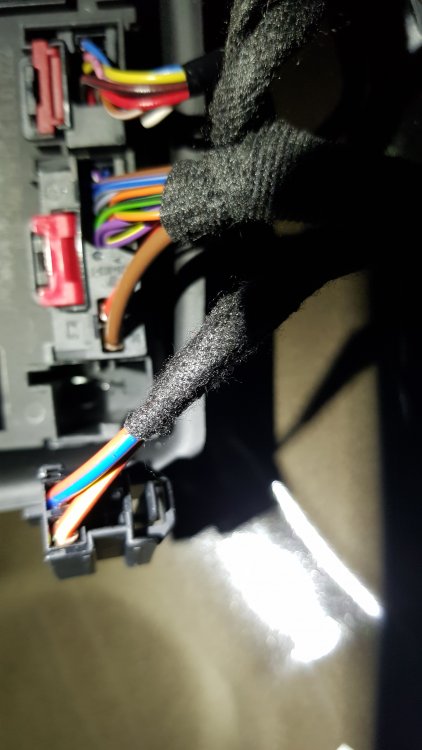

Puertas delanteras.......cable amarillo metido en su pin (para ello desarmar conector..sino no entra pin) y la masa señalada en cable marron...








Enlace al comentario
Compartir en otros sitios web

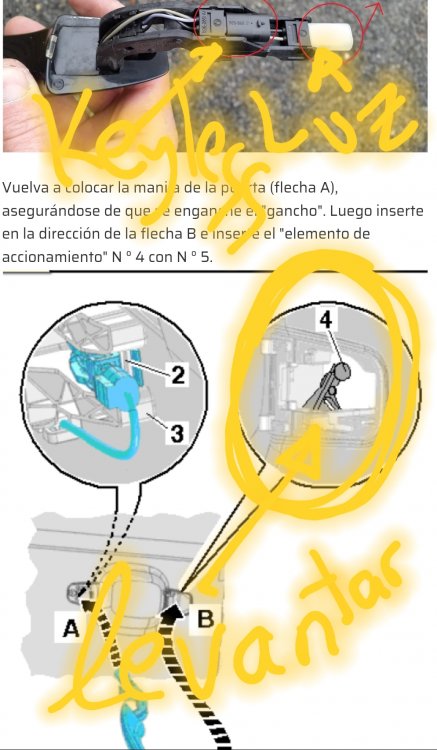

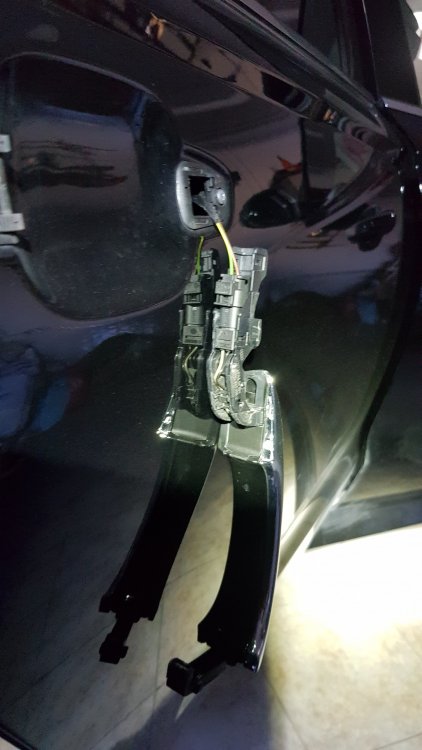

Y ahora a montar las manetas...que estaban presentadas en la puerta pero no colocadas....ver el pasador de la foto que señalo...ese en las puertas con el dedo lo hacias para arriba y se quedaba...es el ke abre y cierra puerta. ..hay ke levantarlo para que maneta encaje y luego montamos el trozo que sacamos al destornillar tornillo torx...a excepcion de maneta conductor que explicare..


Enlace al comentario
Compartir en otros sitios web

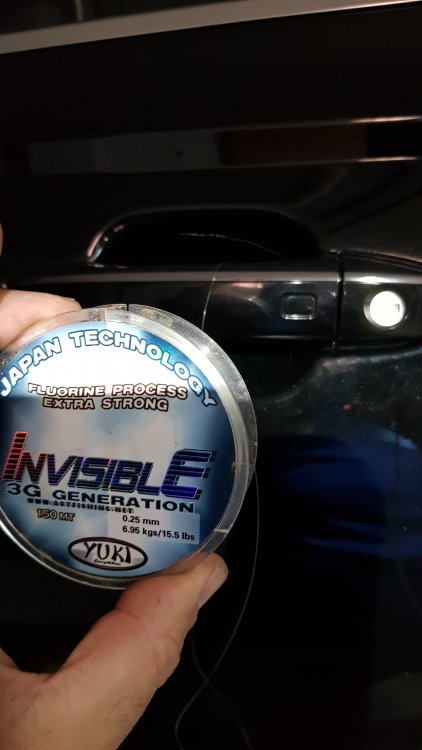

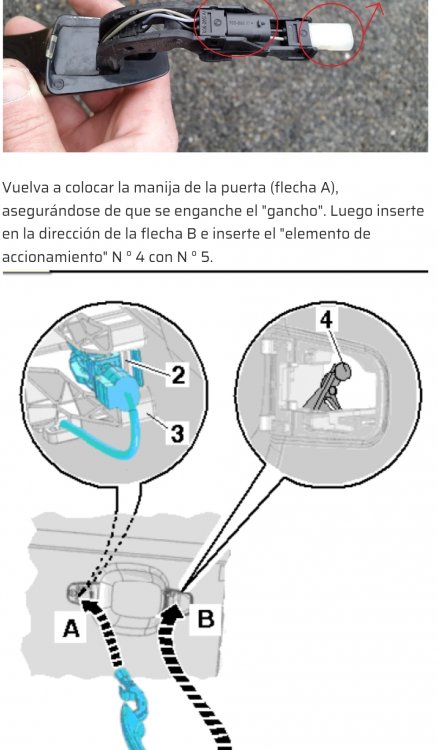

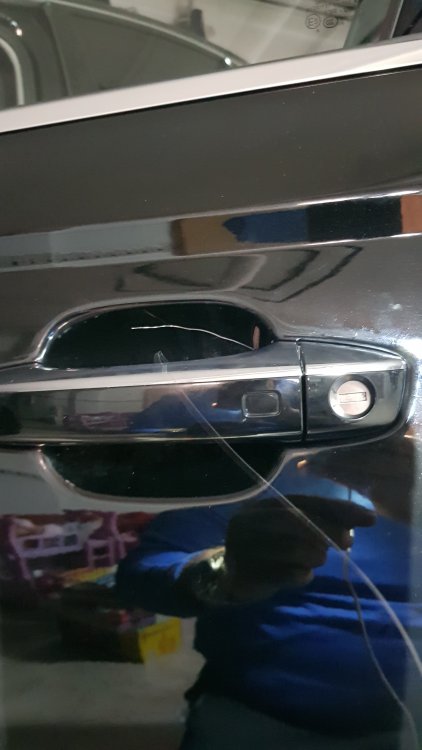

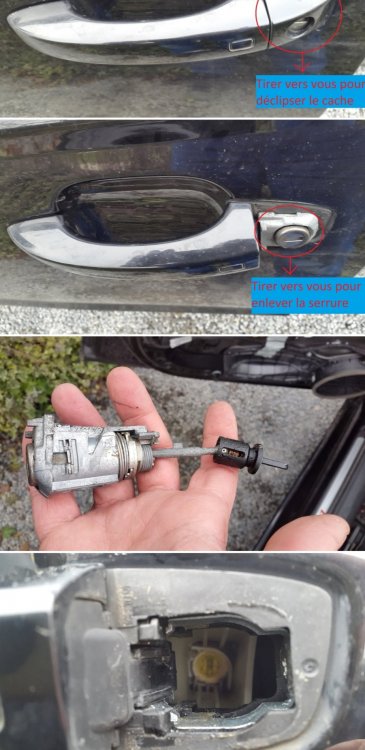

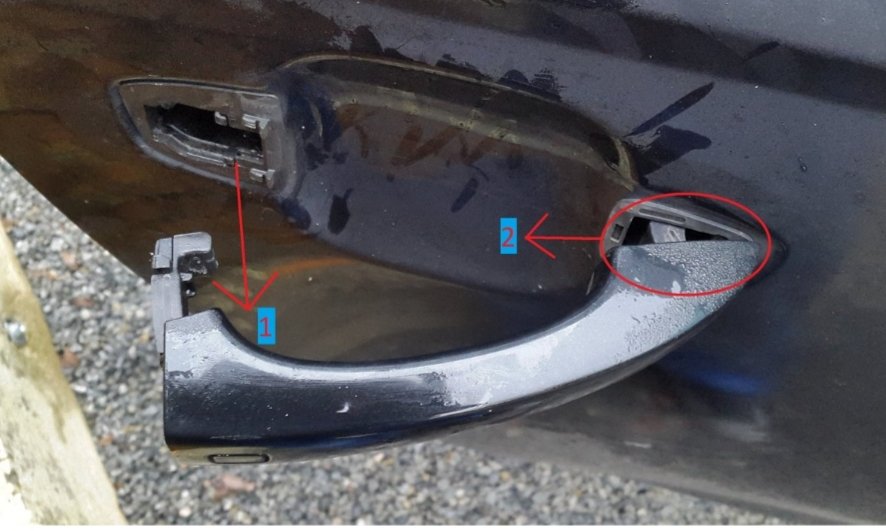

En la manilla del conductor sale la llave..como se ve en foto..no hice foto y encontre esta...aki el click no se kedaba subido...asi ke utilice hilo pescar y enganche click..tense para levantarlo..acople maneta y meti bombin..pefecto..corte hilo de pescar y todo bien..




Enlace al comentario
Compartir en otros sitios web

Consejo....se puede codificar antes y asi antes de montar paneles de las puertas..pues se prueba. Tambien os recuerdo k una vez colocada la maneta con led y antes de conectar cables probar con una bateria de 12v ke funciona el led...si cambiais polaridad el led no va........
