Ayuda conexion cables can-H y can-L a concert II


Freestylero
 Share

Recommended Posts

Hace tiempo me decidi por poner la radio concert II en mi A3 I del 2002 restyling que no la saco puesta del concesionario cuando la compra



Consegui una concert II de un A3 II y tras recortarla para que encajara, consegui conectarla y que funcionase, a la vez ya aproveche para comprar un cargador digital para poder leer mp3 desde trajetas en la radio, todo esto al final hay ido saliendo



Ahora me quedaba solo lo de los cables canbus para que me saliese la informacion en el FIS y la radio no se me apague cada hora, ademas que no se me encienden la luz de los botones me imagino sera por esto



Por el foro me habian pasado un esquema de los pins hay q conectar del cuadro a la radio, dos cables el can-H y el can-L, no parecia muy dificil por el esquema, pero ayer quite el cuadro y la manguera con todos los cables viene cerrada y no puedo saber que cables son esos dos de los 32 que salen del conector gris, no se que hacer



alguien sabe como puedo hacer para encontrar esos dos cables?

o algun taller donde me lo puedan hacer?



Pongo una foto de mi cuadro por detras, creo segun me dijeron que el conector gris es en el que estan esos dos cables que necesito conectar a la radio


Link to comment
Share on other sites

  • Replies 37
  • Created
  • Last Reply

Top Posters In This Topic

Hace tiempo me decidi por poner la radio concert II en mi A3 I del 2002 restyling que no la saco puesta del concesionario cuando la compra



Consegui una concert II de un A3 II y tras recortarla para que encajara, consegui conectarla y que funcionase, a la vez ya aproveche para comprar un cargador digital para poder leer mp3 desde trajetas en la radio, todo esto al final hay ido saliendo



Ahora me quedaba solo lo de los cables canbus para que me saliese la informacion en el FIS y la radio no se me apague cada hora, ademas que no se me encienden la luz de los botones me imagino sera por esto



Por el foro me habian pasado un esquema de los pins hay q conectar del cuadro a la radio, dos cables el can-H y el can-L, no parecia muy dificil por el esquema, pero ayer quite el cuadro y la manguera con todos los cables viene cerrada y no puedo saber que cables son esos dos de los 32 que salen del conector gris, no se que hacer



alguien sabe como puedo hacer para encontrar esos dos cables?

o algun taller donde me lo puedan hacer?



Pongo una foto de mi cuadro por detras, creo segun me dijeron que el conector gris es en el que estan esos dos cables que necesito conectar a la radio



Buenas apañero, tienes que desmontar el conector del cuadro, hay que apretar una pequeña patillita y doblar una palanca para que te deje sacarlo, luego cortar la brida de plastico y sacar una pieza de plastico que sale deslizandola, luego sacas la funda "el conector" y te quedan los cables con los pines a la vista, llevan una numeracion, es buscar los pines del esquema para ver si tiene cables o no, esta tarde intentare explicarte mejor, adjuntando fotos de como tienes que hacer todo esto.



S2

Link to comment
Share on other sites

Oye queroseno en el esquema me dejaste el conector del medio el gris era horizontal, el mio es vertical eso no pasa nada,no?

sigue siendo ese el que tiene los dos pins del can-h y el can-L?

cuadra con la numeracion que me diste en el esquema que tenia esa conector horizontal que creo recordar eran los pins 5 y 6??

Link to comment
Share on other sites

Oye queroseno en el esquema me dejaste el conector del medio el gris era horizontal, el mio es vertical eso no pasa nada,no?

sigue siendo ese el que tiene los dos pins del can-h y el can-L?

cuadra con la numeracion que me diste en el esquema que tenia esa conector horizontal que creo recordar eran los pins 5 y 6??



Buenas, pues mirando en el elsa, por el año del coche solo me sale ese esquema, no recuerdo, cuando desmonte mi cuadro, si los conectores están en vertical aunque creo que tiene que estar igual, de todas maneras, haré una cansulta a un compañero del foro que no hece mucho desmontó su cuadro y a ver que me dice.



Si es el conector de color gris los pines de CAN + es el pin número 5 y el CAN LOW - el pin número 6, ahora lo que hay que mirar es si en ese conector, los pines 5 y 6 hay cables o no.



Te pongo unas fotillos para que veas como tienes que desmontar el conector y dejar ver los pines, vamos a ello...

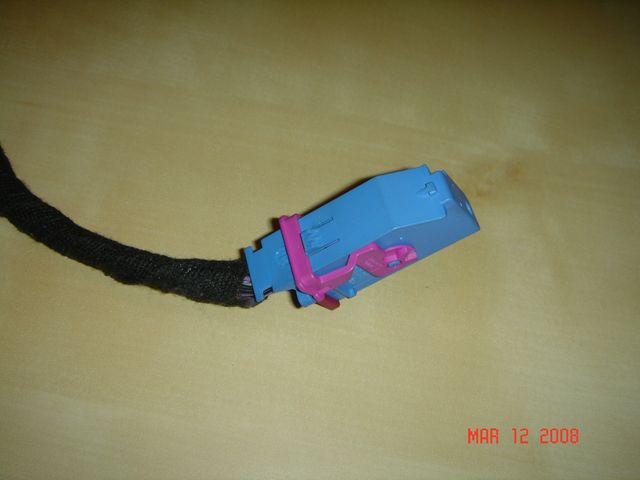

Bueno, tenemos el conector, este es de un leo FR pero para el ejemplo es totalmente valido

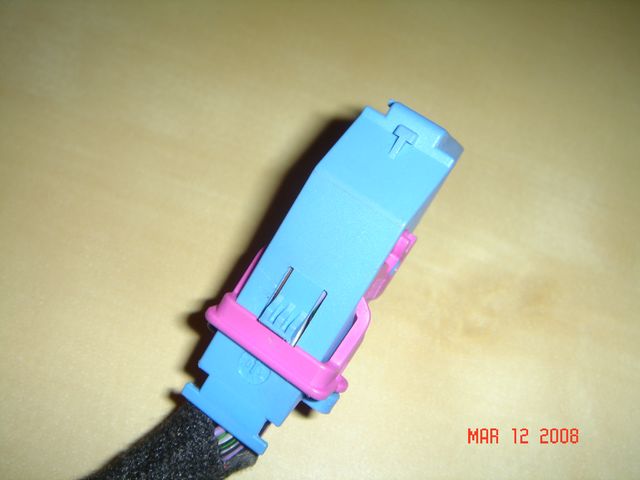

Otra vista

Edited by queroseno
Link to comment
Share on other sites

aunque me has puesto uno azul que parece el de mi lado izquierdo, yo lo tengo que hacer con el gris del medio verdad?

levantar la patilla esa y sacarlo del cuadro supe pero no se como una vez quitado abrirlo para ver si van cables a esos pines

Link to comment
Share on other sites

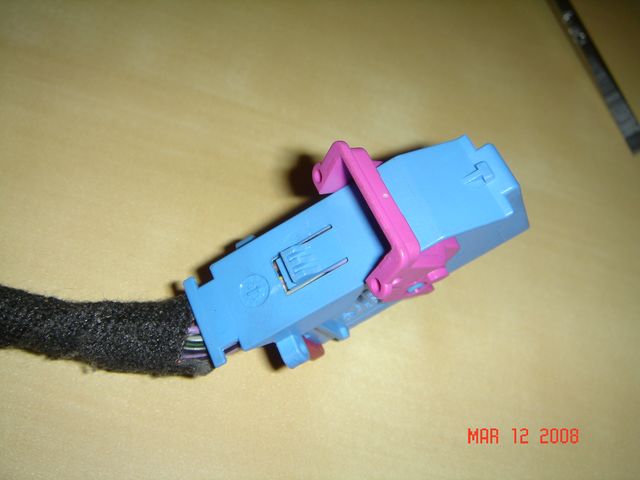

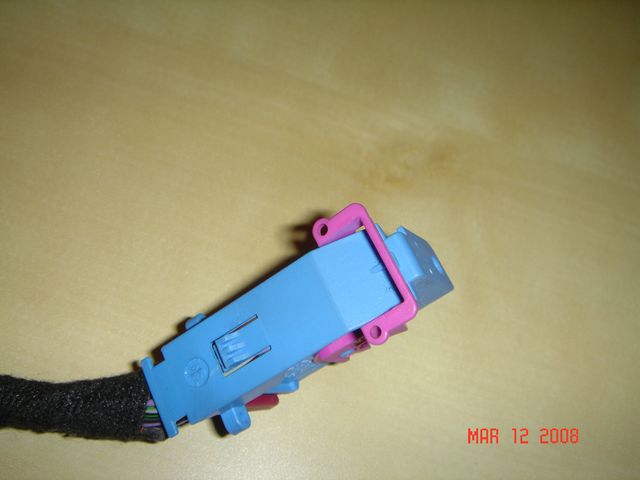

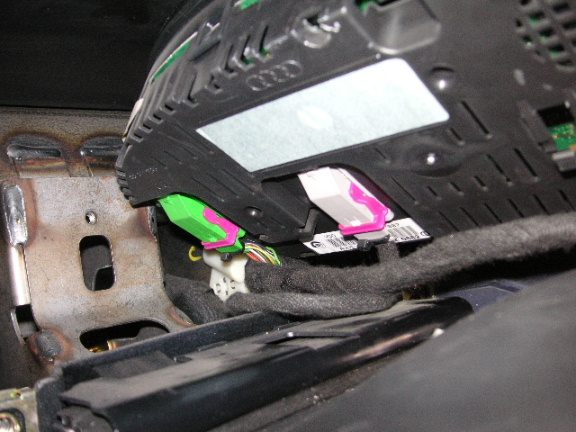

Desplazamos la palanquita hasta el tope final, al mismo tiempo, veras como el conector sale por si solo






Una vez tenemos los tres conectores sacados y el cuadro fuera para poder trabajar bien pasamos a desmontar la funda del conector de color gris de la siguiente manera.

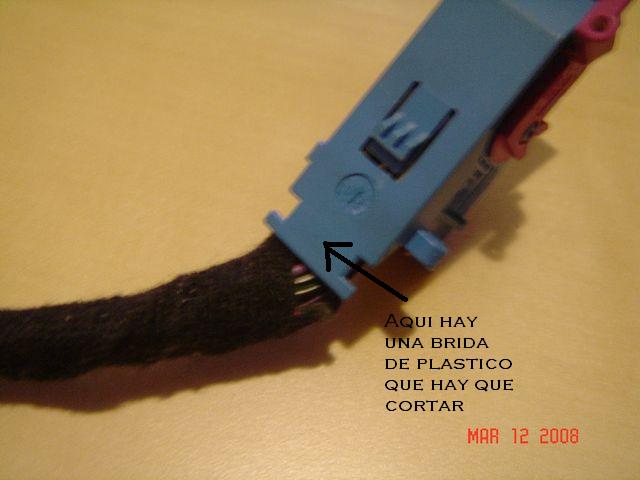

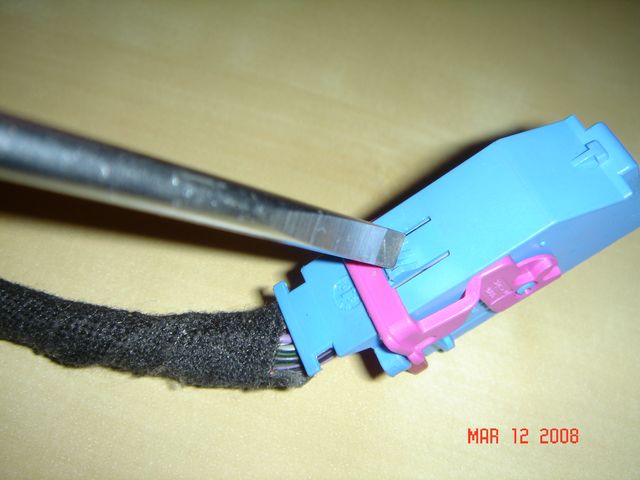

Tenemos que cortar la brida de plastico que sujeta el manojo de cables, aqui en la foto et marco donde esta la brida que hay que cortar.




Link to comment
Share on other sites

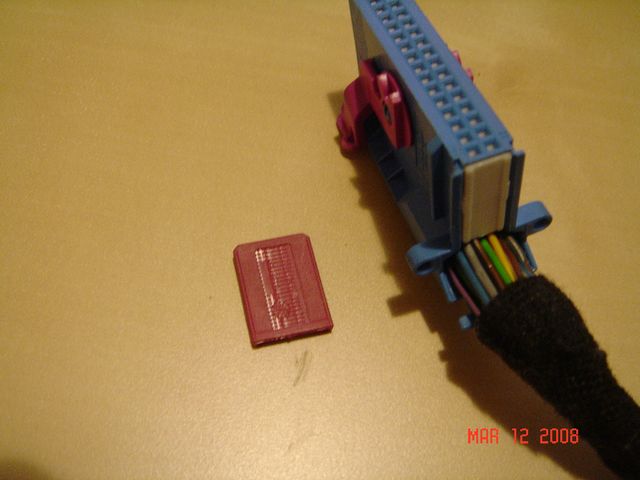

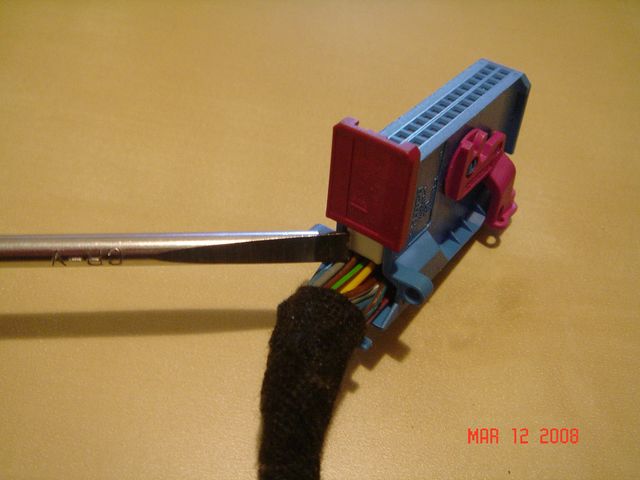

Una vez cortada la brida, volvemos a utilizar el destornillador y deslizamos la siguiente pieza.

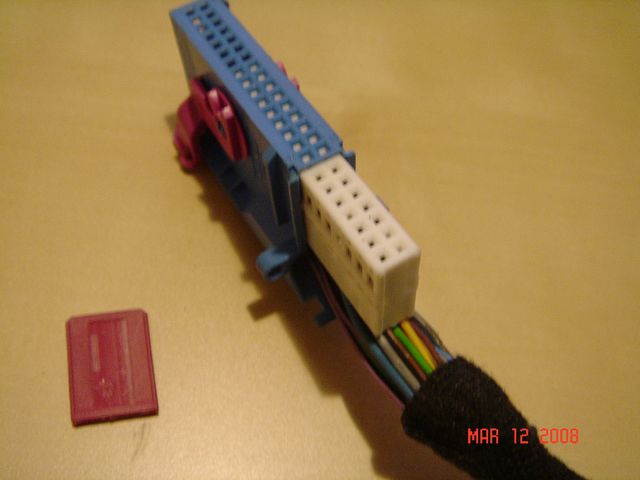

Ahora ya podemos sacar la funda de pálstico









Ya estamos con el IP error de las narices :angry:

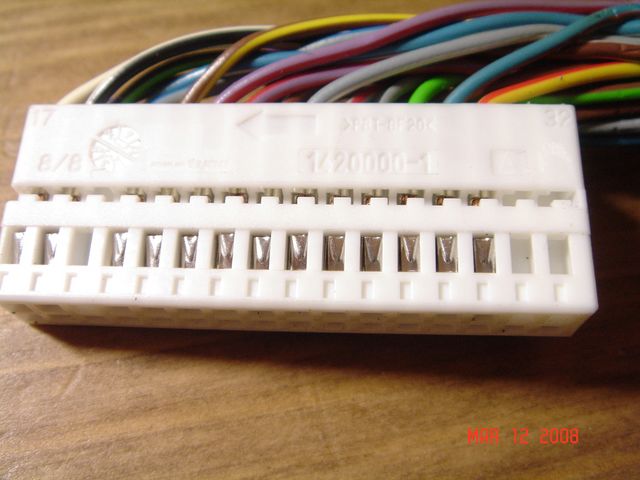

Bueno, aqui podemos ver los pines con los cables, se puede ver que que algunos huecos vacios






Link to comment
Share on other sites

Gracias de antemano queroseno q me voy enterando de todo por ahora,jeje

el cuadro sale sin quitar el volante por el hueco no??



De bada hombre, a mandar jeje, no hace falta desmontar el volante, solo suelta la palanca de regualcion del mismo y tira de él hacia todo lo que puedas hacia a ti para que te quede mas espacio, saca el cuadro buscando la posicion y con cuidado de no rallar nada...

Link to comment
Share on other sites

aunque me has puesto uno azul que parece el de mi lado izquierdo, yo lo tengo que hacer con el gris del medio verdad?

levantar la patilla esa y sacarlo del cuadro supe pero no se como una vez quitado abrirlo para ver si van cables a esos pines



Exacto, tu tienes que sacar el de color gris, este de color azul, es solo como ejemplo para que veas como se desmonta

Link to comment
Share on other sites

queroseno eres un CRACK!!!

el sabado por la mañana me liare con ello

si en los pines 5 y 6 veo que no hay cable es solo poner dos cables a la radio

si hay cable, que hago?

tengo que seguirlos hasta ver donde van para luego conectarlos a la radio?

Link to comment
Share on other sites

queroseno eres un CRACK!!!

el sabado por la mañana me liare con ello

si en los pines 5 y 6 veo que no hay cable es solo poner dos cables a la radio

si hay cable, que hago?

tengo que seguirlos hasta ver donde van para luego conectarlos a la radio?



No creo que tengas cables ya que solo vienen si el coche lleva radio de serie, que creo que no es tu caso y si en esos pines lleva cables pues los tienes en un conector cerca de los ISO, y si no tienen cables, pues se los conectas a la radio y a ver que pasa... :D

Link to comment
