Meteoro

Ayuda para interfaz multimedia RNS-E

Recommended Posts

Hola,

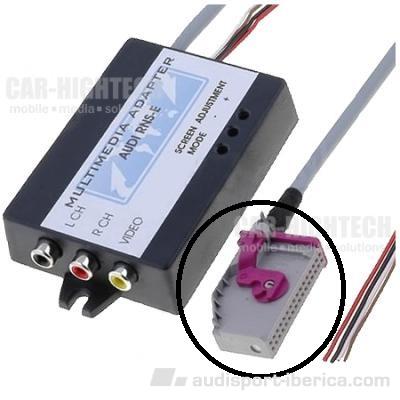

Estoy pensando en ponerme una interfaz multimedia para el RNS-E pero resulta que, mirando las conexiones por detrás del navi, me he dado cuenta que el conector del interfaz multimedia del navi está ocupado. Buscando por eBay he visto que el conector que usan todos los interfaces multimedia es el que marco en la foto...


pero como digo esa conexión en mi coche está ocupada. No tengo TV ni nada similar. ¿De donde viene ese cable?



Gracias!!

Share this post


Link to post
Share on other sites

eso es lo q nos tienes q decir tu porq tienes eso,jejej

ese conector es solo para salida de video asi q si no tiene smodulo de tv ni reproductor multimedia deberia estar vacia



por del BT no es q yo lo tengo y no va por ahi

Share this post


Link to post
Share on other sites
eso es lo q nos tienes q decir tu porq tienes eso,jejej

ese conector es solo para salida de video asi q si no tiene smodulo de tv ni reproductor multimedia deberia estar vacia



por del BT no es q yo lo tengo y no va por ahi



Ufff, que me temo que ya se lo que es... ¿no será para el cargador de cds de la guantera?...

Share this post


Link to post
Share on other sites

Pues casi seguro, y sino haz la prueba, desconectalo e intenta poner el cd ab que te sale.

Saludos.

Share this post


Link to post
Share on other sites

Pues acabo de mirar los pinouts del RNS-E en una web y el cargador no es puesto que según el esquema que adjunto abajo el cargador de cds va por el conector B del quadlock... Joeee que mosqueo tengoooo, que no tengo ni tv ni nada, sólo cargador de cds, Bose y bluetooth original...







----------PINOUTS RNS-E----------------



A: Speaker Connecter (front passive speakers)

1 - N.C. (NC = Not Connected)

2 - Right Front (+) (ok)

3 - Left Front (+) (ok)

4 - N.C.

5 - N.C.

6 - Right Front (-) (ok)

7 - Left Front (-) (ok)



B. EXT Control Connector (CD Changer, PhatBox, OEM SAT tuner, Dension IceLink etc.)

1 - Most Ring break (Used for MOST network diagnostics to "break" the MOST ring; This will never be used in any RNS-E install to date)

2 - CDC-NF GND (audio ground for CD changer; this should NOT be connected to any chassis ground source)

3 - V-Signal (analog speed signal or GALA in B5, C5 and D2 chassis)

4 - U14R-2 (Constant power source for CD changer, phatbox, oem or aftermarket ipod interface etc)

5 - K-Line (K-line diagnostic; needed to configure your RNS-E via a VAGCOM)

6 - CDC-Data out (ok)

7 - *BOSE Pin (used if you have a Bose system)

8 - CDC-NF L.IN (ok)

9 - CDC-NF R. IN (ok)

10 - U14 ST CDC (Ignition/accessory power for CD changer, phatbox, oem or aftermarket ipod interface etc)

11 - CDC -Data IN (ok)

12 - CDC- Data CLK (ok)

*The Bose pin was commonly found in the B6/B7 A4s, C5 A6 and D2 A8's with a model year of 2002+. This should be connected to the bose pin in your factory harness. Per Lee Hicks (NSX Jr): This should be connected to ground if you have a BOSE system. I tried it both ways, and it sounds WAY better when grounded... obviously only if you have the BOSE system. By grounding, you tell the RNS to use a different audio equalization and processing before it sends out the signals to the amp.



C: EXT Control Connector (For Bose or Non-Bose Amp, telephone interface)

1 - **MIC IN (-) (Used for OEM Bluetooth kit when SDS is factory installed)

2 - *RFSL (Analog reverse signal)

3 - Line Out FL (front left audio signal)

4 - **MIC Out (-) (Used for OEM Bluetooth kit when SDS is factory installed)

5 - Line Out RL (rear left audio signal)

6 - TEL NF IN (-) (Telephone speaker negative input)

7 - **MIC IN (+) (Used for OEM Bluetooth kit when SDS is factory installed)

8 - Line Out GND (audio ground)

9 - Line Out FR (front rear audio signal)

10 - **MIC Out (+) (Used for OEM Bluetooth kit when SDS is factory installed)

11 - Line Out RR (rear right audio signal)

12 TEL NF IN (+) (Telephone speaker positive input)

*Reverse wire: C5 A6, B5 A4/S4 and D2 A8 use an analog signal for reverse. Most harnesses won't have this connection available...so you will need to add a female pin/wire (part#000-979-009) and route it to reverse signal near the drivers' side lower dash area (see www.nsxjr.com for location of reverse signal in a C5 A6).

**SDS (Speach Dialog System) will need to be factory installed (found in B7 A4/S4 for example) in order to take advantage of these mic in/out wires. If no SDS, then you will connect the mic wires directly between your OEM bluetooth kit and the BT mic that you install near your sunroof controls.



D: Power Connector

9 - CAN-H (CANbus High signal)

10 - CAN-L (CANbus Low signal)

11 - TEL-Mute (Telephone mute connection)

12 - Kl.31 (Primary ground connection)

13 - U14 ST DSP (Radio On) (Provides a switched ignition-out source to turn on rear amplifier (bose too) or "remote" lead for an aftermarket amp)

*14 - DWA-GND (Alarm ground)

15 - Kl.30 (Constant 12V power source)

16 - U14R-1 (N.C.)

*This is the Alarm-GND pin. This pin should be connected to Connector I, pin 2 from symphony II radio harness, or to the large brown single pin connector from behind the symphony I radio (see the pdf docs on www.nsxjr.com for related pictures). Chances are, you will need to add this female wire/pin (audi part#000-979-133) to your plug/play harness and and male wire/pin (sorry, no audi part# for this; some of us will have extra's laying around).



32 Pin Connector: (A/V interface; Dietz 1417/1280/1215 and OEM TV Tuner)

1 - N.C.

2 - N.C.

3 - N.C.

4 - N.C.

5 - N.C.

6 - AUX-NF-IN Right

7 - N.C.

8 - N.C.

9 - N.C.

10 - N.C.

11 - N.C.

12 - N.C.

13 - NF-IN-Right

14 - SHIELD GND

15 - IN-Sync

16 - IN-G

17 - N.C.

18 - N.C.

19 - N.C.

20 - N.C.

21 - AUX-NF-GND

22 - AUX-NF-IN-Left

23 - N.C.

24 - N.C.

25 - N.C.

26 - N.C.

27 - N.C.

28 - NF-IN-GND

29 - NF-IN-Left

30 - RGBS-IN-GND

31 - IN-B

32 - IN-R



Key: N.C. = No connection

__________________

Edited by Meteoro

Share this post


Link to post
Share on other sites

Desconecta el cable y mira que es lo que no te funciona, si todo sigue igual ya puedes conectar el interface y dejar el viejo desconectado por que total esta estorbando.

Share this post


Link to post
Share on other sites
Desconecta el cable y mira que es lo que no te funciona, si todo sigue igual ya puedes conectar el interface y dejar el viejo desconectado por que total esta estorbando.



Pero me extrañaría que pusieran un mazo de cables sin hacer falta. Los cables que van a ese conector vienen de una manguera que se pierde por detrás del salpicadero, no consigo ver a dónde va.



¿Ese conector no se usará para algo del equipo Bose verdad? :wub:

Share this post


Link to post
Share on other sites

Los cables del interface:



INTERFACE ---------RNS-E



RED (rojo) ------------- 12V

BLACK (negro) ------- GROUND

BROWN (marron) ---- CAN L

WHITE (blanco) ------ CAN H



Cuales son en el RNS-E ??? hace falta pinearlos o se hace un puente con ellos????



Como se puede hacer para que el interface solo se encienda cuando esta la RNS-E funcionando... :)





un saludo y gracias de antemano

Share this post


Link to post
Share on other sites

el cargador de cds no va por ese conector va por el conector de 20 polos q tb trase info del canbus

ese conector es el de imagen

asi q solo vale para tema de tdt. reprocutor de video o para pantallas traseras

Share this post


Link to post
Share on other sites

para q se encienda la interface solo con la rns-e es facil coge el 12v de la rns-e

asi lo hice yo con el BT



de toda smanera sluego todo esto se codifica por vagcom y le dices tiempo quieres este activado tras apagarlo y cosas asi

Share this post


Link to post
Share on other sites

Acabo de instalar el interface, al final la tension los he cogido de los pines 12&13.

Lo que no se si estara encendido siempre o al cabo de un tiempo el coche apagara el interface... :thumbsup:




Una cosa como puedo mejorar la imagen, porque se ve con mucho color y algo borroso??? y la RNS-E solo podemos controlar el brillo en PANTALLA-->AJUSTES

Como se puede hacer? se necesita alguna hta?



un saludo y gracias de antemano

Share this post


Link to post
Share on other sites
el cargador de cds no va por ese conector va por el conector de 20 polos q tb trase info del canbus

ese conector es el de imagen

asi q solo vale para tema de tdt. reprocutor de video o para pantallas traseras



Creo que ya se a que corresponde el conector. Los restyling (no se si los otros los llevan) llevan un conector AUX en la consola central en el que puedes conectar cualquier fuente de audio externa con un jack de 3,5. Supongo que ese conector ira conectado a la conexión de 32 pines detrás del rns-e ¿Alguien podría confirmarlo?



Por otra parte, ¿cómo tras poner una interfaz multimedia, selecciono en el navi que quiero activar la imagen proviniente de la interfaz multimedia?



Un saludo.
