Ayuda k-line

[powersampo]

Me falta el cable k line

No esta ni en c7 ni en el c5

Tengo un a4 b6 8e con un rns-e

Y tengo varios cables que no están conectados a ningún sitio uno de ellos es marron y ralla gris tengo canbus

Pero con el vagcom no me reconoce el modulo 37 ni el 56

Que solucion hay?



Alguien me puede pasar el esquema eléctrico de un a4 b6 del 2002 pues como he dicho antes tengo cables que están encintados y no se lo que son

[andresttitto]

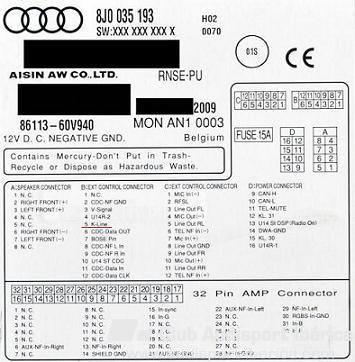

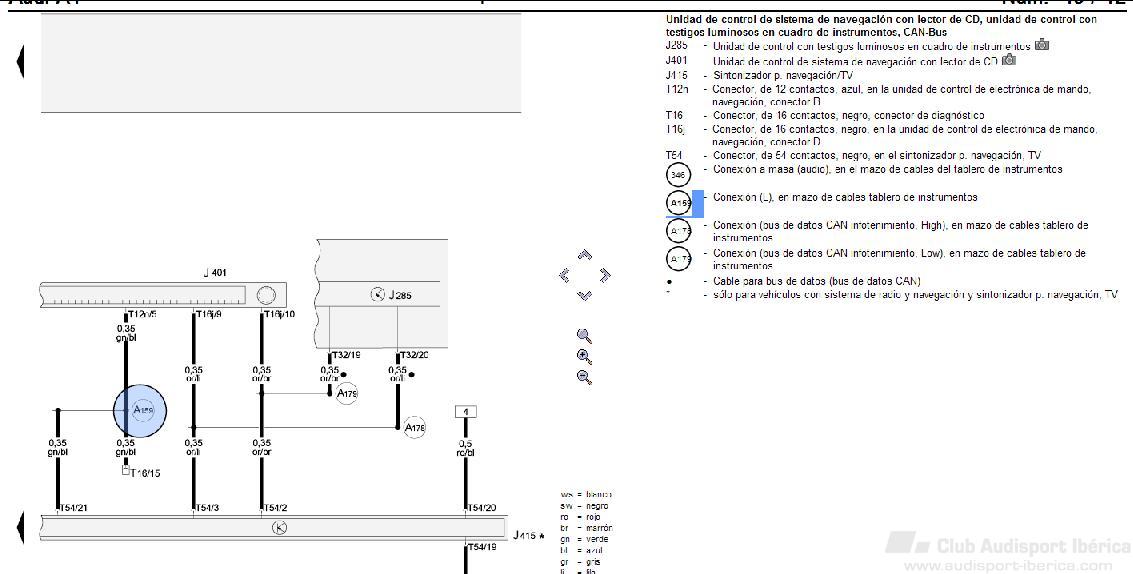

Para el RNS-e la linea que se usa para el diagnostico es la "L" el cable es verde/azul y va conectado al Pin 5 del conector B del RNS-e, y la pin 15 del conector de diagnosis, si te falta ese cable tendras que cablearlo.





[powersampo]

Muchas gracias adresttitto voy a probar en el conector 15 tengo uno rojo

[powersampo]

ya encontrado el cable verde azul y lo e conectado al pin 5 del conector B en el 15 hay uno de color rojo

pero cuando le doy al 37 del vag-com no me encuentra nada ni 56

el el 17 de intrumentos 10 adaptacio 62 mesale el valor 5

VAG-COM Version: Release 311.2-N





Chassis Type: 8E - Audi A4 B6

Scan: 01,02,03,08,09,15,16,17,26,36,37,45,46,55,56,63,76



Address 01 -------------------------------------------------------

Controller: 038 906 019 CG

Component: 1,9l R4 EDC G000SG 1366

Coding: 00002

Shop #: WSC 63351

WAUZZZ8EZ1A184705 AUZ6Z0A0071861

No fault code found.



Address 03 -------------------------------------------------------

Controller: 8E0 614 517

Component: ABS/ESP front D1320

Coding: 04255

Shop #: WSC 06435

No fault code found.



Address 08 -------------------------------------------------------

Controller: 8E0 820 043 AA

Component: A4 Klimaautomat 1424

Coding: 00000

Shop #: WSC 00000

1 Fault Found:

01274 - Air Flow Flap Positioning Motor (V71)

41-10 - Blocked or No Voltage - Intermittent



Address 09 -------------------------------------------------------

Controller: 8E0 907 279 B

Component: int. Lastmodul RDW 1412

Coding: 00011

Shop #: WSC 63351

No fault code found.



Skipping Address 15-Airbags



Address 16 -------------------------------------------------------

Controller: 8E0 953 549 J

Component: Lenksáulenmodul 0204

Coding: 00041

Shop #: WSC 63351

1 Fault Found:

01330 - Central Control Module for Central Convenience (J393)

49-10 - No Communications - Intermittent



Address 17 -------------------------------------------------------

Controller: 8E0 920 900 E

Component: KOMBI+WEGFAHRS. RB4 D14

Coding: 00100

Shop #: WSC 00028

WAUZZZ8EZ1A074705 AUZ6Z0A0078861

No fault code found.



Address 45 -------------------------------------------------------

Controller: 8E0 951 177

Component: Innenraumueberw. 0503

Coding: 00001

Shop #: WSC 00000

No fault code found.



Address 46 -------------------------------------------------------

Controller: 8E0 959 433 AJ

Component: Komfortgerát T9F 0619

Coding: 06762

Shop #: WSC 00321

6 Faults Found:

01561 - Left Rear Door

59-10 - Can't Unlock - Intermittent

01561 - Left Rear Door

61-00 - Won't De-Safe

01562 - Right Rear Door

59-10 - Can't Unlock - Intermittent

01562 - Right Rear Door

61-00 - Won't De-Safe

01331 - Door Control Module: Driver Side (J386)

49-10 - No Communications - Intermittent

01332 - Door Control Module: Passenger Side (J387)

49-10 - No Communications - Intermittent



Address 55 -------------------------------------------------------

Controller: 4B0 907 357 C

Component: dynamische LWR D06

Coding: 00060

Shop #: WSC 63351

No fault code found.



End ------------------------------------

como lo tengo que hacer para que me reconozca el 37 rns-e-

[andresttitto]

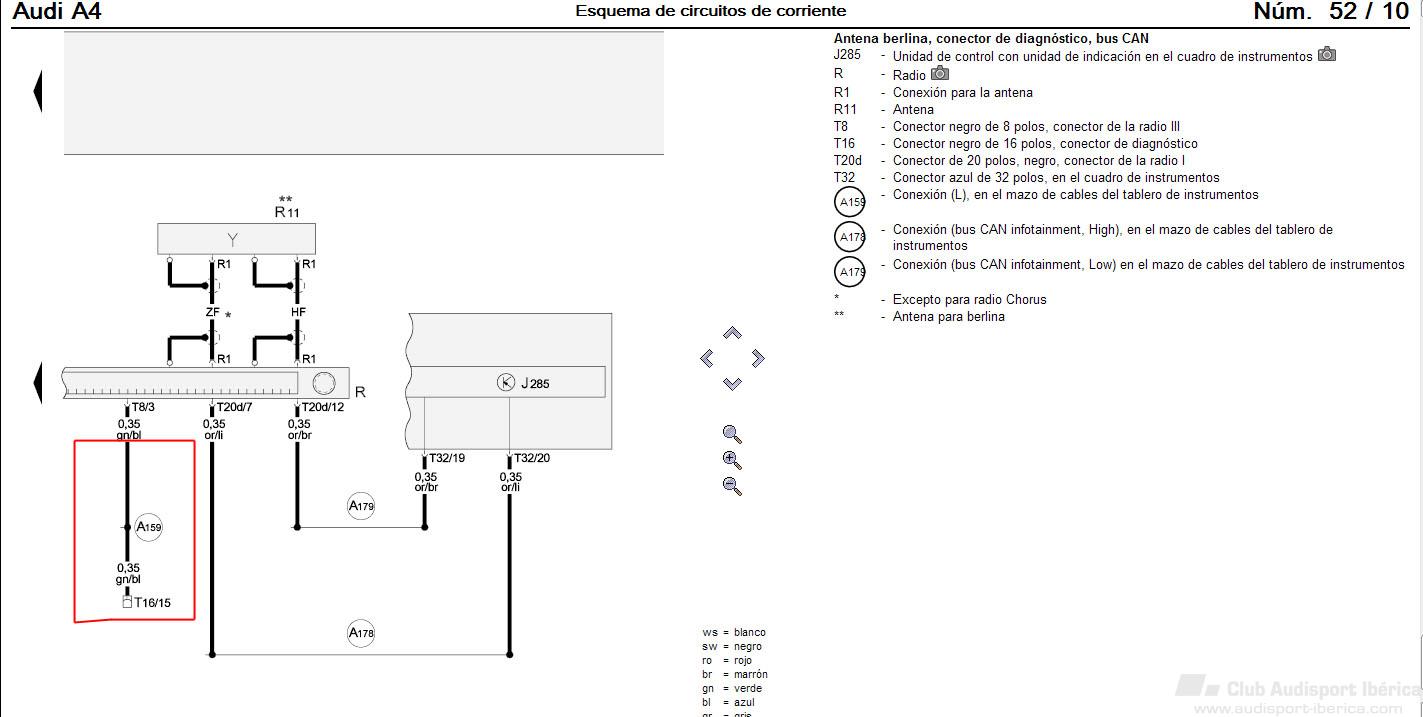

Error mio, el esquema era del 2004 este es del 2002, en el conector negro de 8 polos original del coche al pin 3 llega un cable de color VERDE/AZUL es el que viene del conector de diagnostico, ese cable tienes que cablearlo al pin 5 del conector B del RNS-e. Lo siento tio perdona el despiste.



[powersampo]

Ya e puesto el cable verde/azul al pin 5 del conector b

Pero que mas tengo que hacer para que me lo reconozca el vag-com pues cuando intento entrar en el modulo 37 o en 56 me da error

Como lo tengo que hacer para que me reconozca el rns-e el vag-com

Gracias

[andresttitto]

Comprueba que el cable verde/azul tiene continuidad entre el pin 5 del conector B del RNS e y el pin 15 del conector de diagnostico, tabien comprueba si tienes conectado el can bus, cable naranja/lila (bus CAN infotainment, High)al pin9 del conector D del RNS e, y el cable naranja/marron (bus CAN infotainment, Low) al pin 10 del conector D del RNS e, una pregunta cuando tenias la radio podias comunicarte con ella?

[powersampo]

Anterior no lo había probado ,el problema viene desde que quiero poner la cámara trasera que dicen que tengo que modificar para que cuando ponga la marcha atrás se conecte la camara en el rns-e.

[powersampo]

En el can-bus me da continuidad

pero entre el PIn 5 del conector B y el 15 del conector D no

El conector 15 me llega 12v

Sigo sin poder entrar en el modulo 37 ni el 56

Ayudarme

[andresttitto]

En el can-bus me da continuidad

pero entre el PIn 5 del conector B y el 15 del conector D no

El conector 15 me llega 12v

Sigo sin poder entrar en el modulo 37 ni el 56

Ayudarme



Pero la continuidad de la linea L no es entre el pin 5 del conector B y el 15 del conector D

es entre el pin 5 del conector B y el 15 del conector de diasnostico donde conectas el cable del vag com, si has montado un interface para la camara trasera puedes tener el problema ahí, decconecta el interface y prueba.

[albertitomaire]



En el can-bus me da continuidad

pero entre el PIn 5 del conector B y el 15 del conector D no

El conector 15 me llega 12v

Sigo sin poder entrar en el modulo 37 ni el 56

Ayudarme

Pero la continuidad de la linea L no es entre el pin 5 del conector B y el 15 del conector D

es entre el pin 5 del conector B y el 15 del conector de diasnostico donde conectas el cable del vag com, si has montado un interface para la camara trasera puedes tener el problema ahí, decconecta el interface y prueba.



hola buenas a todos yo tenia un radio concert de doble din y le puesto un rns-e le cambiado el cablecito del pin 7 al 5 como docen los tutoriales funciona todo pero no puedo entrar en el modulo 56 de radio ni en el de navegador es como si no me lo reconociera ya me tiene loco no se que mas hacerle graciasss

[chetelopez]

Hola compis!!! A mi me pasa lo mismo, mi coche es un b7 del 2007 3.0TDI sline, hoy lo he migrado de concert 2 a Rrns-E de un exeo del 2009 y ni con con el Rns -e ni con el concert de serie he podido hacer diagnosis con el Vcds. Mañana voy a mirar con el tester si desde el pin 5 del conector D del Navegador llego al 15 del conector de diagnosis y os cuento ...









En el can-bus me da continuidad

pero entre el PIn 5 del conector B y el 15 del conector D no

El conector 15 me llega 12v

Sigo sin poder entrar en el modulo 37 ni el 56

Ayudarme



Pero la continuidad de la linea L no es entre el pin 5 del conector B y el 15 del conector D

es entre el pin 5 del conector B y el 15 del conector de diasnostico donde conectas el cable del vag com, si has montado un interface para la camara trasera puedes tener el problema ahí, decconecta el interface y prueba.

hola buenas a todos yo tenia un radio concert de doble din y le puesto un rns-e le cambiado el cablecito del pin 7 al 5 como docen los tutoriales funciona todo pero no puedo entrar en el modulo 56 de radio ni en el de navegador es como si no me lo reconociera ya me tiene loco no se que mas hacerle graciasss

[Shadax]

Échale un buen ojo al adaptador que te pillaste. Cuando migré de concert II a BNS el adaptador a Quadlock que me pillé inicialmente no estaba bien hecho y no podía hacer gran cosa hasta que me dí cuenta y opté por pillar otro.

[chetelopez]

Si si ayer tarde lo recable por completo porque no había nada bien, comparando con el esquema el concert y el esquema del rnse





Enviado desde mi iPhone utilizando Tapatalk

[chetelopez]

Si si ayer tarde lo recable por completo porque no había nada bien, comparando con el esquema el concert y el esquema del rnse, pero lo unico que no funciona es la gestion con con vag, el resto ya va todo.
