Fuga de aceite por la junta del enfriador


enrique19
 Share

Recommended Posts

Hola amigos , hace tiempo que no escribo, hoy limpiando el motor me e dado cuenta que pierde aceite por la justa que va en el enfriador al motor y  quería saber si es muy complicado cambiarla y como se hace ,  pongo una foto que e cogido de internet para que se vea a lo que me refiero. Gracias


Link to comment
Share on other sites

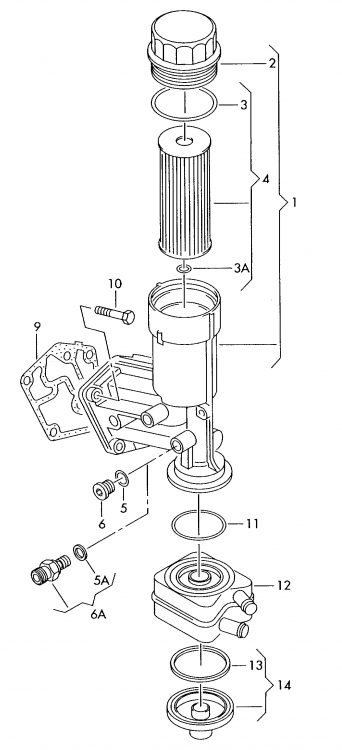

Hola, en la foto que pones se ve la parte que une la caja del filtro de aceite al bloque motor, este es el despiece:


La junta al bloque motor es la número 9 de referencia: 038 115 441A, la puedes pedir en la casa o comprar en una tienda de repuesto de la marca elring con ref.: 530.841.

La junta que va de la caja al enfriador es la número 11 de ref.: 038 117 070A para el motor ALH y otros y 038 117 070B para el motor ASV y AHF.

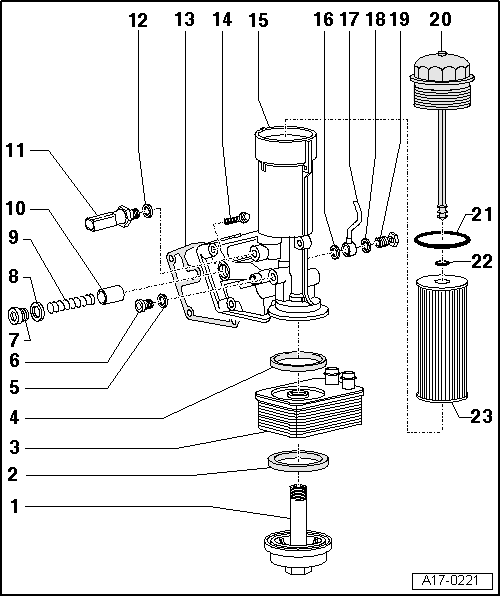

Ambas son sencillas de cambiar si sueltas la caja del filtro del bloque motor, para ello tienes que tener en cuenta los pares de apriete que te pongo a continuación:


1.-Enchufe de tornillo - 25 Nm

  • 2.- Sello
    • ◆  Reemplazando
  • 3.- Enfriador de líquidos
    • ◆  Diferentes versiones
    • ◆  Ver nota
      => Página 17-1
    • ◆  Diagrama de conexión de la manguera de refrigerante => Página 19-4
  • 4.- Sello
    • ◆  Reemplazando
  • 5.- Anillo de sellado
    • ◆  Reemplazando
    • 6.- Enchufe de tornillo - 10 Nm
  • 7.- Tornillo de rosca - 40 Nm
  • 8.- Anillo de sellado
    • ◆  Reemplazando
  • 9.- Primavera
    • ◆  Para válvula de alivio de presión aprox. 5 bar
  • 10.- Pistón
    • ◆  Para válvula de alivio de presión aprox. 5 bar
  • 11.- Interruptor de presión de aceite -F1 - 20 Nm
    • ◆  0,7 bar - marrón
    • ◆  Comprobación => Página 17-19
  • 12.- Anillo de sellado
    • ◆  Reemplazando
  • 13.- Sello
    • ◆  Reemplazando
  • 14.- 14 Nm + 90 ° (1/4 de vuelta) más
    • ◆  Reemplazando
    • ◆  Primero, coloque el perno en la parte superior izquierda y derecha, luego apriete los cuatro pernos en diagonal
    • 15.- Soporte del filtro de aceite
    • 16.- Anillo de sellado
      • ◆  Reemplazando
    • 17.- Tubo de suministro de aceite
      • ◆  Al turbocompresor
      • ◆  Secuencia de instalación de la nota:
      •  Primero atornille flojamente ambos extremos del cableado.
      •  Luego, apriete los extremos del cableado al par final.
      •  Por último, adjuntar soporte.
    • 18.- Anillo de sellado
      • ◆  Reemplazando
    • 19.- Perno Banjo - 25 Nm
    • 20.- Tapa de cierre - 25 Nm
      • ◆  Aflojar y apretar con la llave de filtro de aceite 3417
      • 21.- Junta tórica
        • ◆  Reemplazando
      • 22.- Junta tórica
        • ◆  Reemplazando
      • 23.- Elemento de filtro de aceite
        • ◆  Retire de la tapa de sellado -Item 20-.
        • ◆  Cuando cambie el filtro, reemplace las juntas tóricas
          -Item 21- y -Item 22-
        • ◆  Nota la posición de instalación correcta: Parte superior
        • ◆  Observe los intervalos de cambio

La información la he sacado de la página workshop-manuals.com y espero que te sirva.

Un saludo

Link to comment
Share on other sites

  • 3 weeks later...
En 30/8/2018 a las 12:23, Sogalinda dijo:

Hola, en la foto que pones se ve la parte que une la caja del filtro de aceite al bloque motor, este es el despiece:


La junta al bloque motor es la número 9 de referencia: 038 115 441A, la puedes pedir en la casa o comprar en una tienda de repuesto de la marca elring con ref.: 530.841.

La junta que va de la caja al enfriador es la número 11 de ref.: 038 117 070A para el motor ALH y otros y 038 117 070B para el motor ASV y AHF.

Ambas son sencillas de cambiar si sueltas la caja del filtro del bloque motor, para ello tienes que tener en cuenta los pares de apriete que te pongo a continuación:


1.-Enchufe de tornillo - 25 Nm

  • 2.- Sello
    • ◆  Reemplazando
  • 3.- Enfriador de líquidos
    • ◆  Diferentes versiones
    • ◆  Ver nota
      => Página 17-1
    • ◆  Diagrama de conexión de la manguera de refrigerante => Página 19-4
  • 4.- Sello
    • ◆  Reemplazando
  • 5.- Anillo de sellado
    • ◆  Reemplazando
    • 6.- Enchufe de tornillo - 10 Nm
  • 7.- Tornillo de rosca - 40 Nm
  • 8.- Anillo de sellado
    • ◆  Reemplazando
  • 9.- Primavera
    • ◆  Para válvula de alivio de presión aprox. 5 bar
  • 10.- Pistón
    • ◆  Para válvula de alivio de presión aprox. 5 bar
  • 11.- Interruptor de presión de aceite -F1 - 20 Nm
    • ◆  0,7 bar - marrón
    • ◆  Comprobación => Página 17-19
  • 12.- Anillo de sellado
    • ◆  Reemplazando
  • 13.- Sello
    • ◆  Reemplazando
  • 14.- 14 Nm + 90 ° (1/4 de vuelta) más
    • ◆  Reemplazando
    • ◆  Primero, coloque el perno en la parte superior izquierda y derecha, luego apriete los cuatro pernos en diagonal
    • 15.- Soporte del filtro de aceite
    • 16.- Anillo de sellado
      • ◆  Reemplazando
    • 17.- Tubo de suministro de aceite
      • ◆  Al turbocompresor
      • ◆  Secuencia de instalación de la nota:
      •  Primero atornille flojamente ambos extremos del cableado.
      •  Luego, apriete los extremos del cableado al par final.
      •  Por último, adjuntar soporte.
    • 18.- Anillo de sellado
      • ◆  Reemplazando
    • 19.- Perno Banjo - 25 Nm
    • 20.- Tapa de cierre - 25 Nm
      • ◆  Aflojar y apretar con la llave de filtro de aceite 3417
      • 21.- Junta tórica
        • ◆  Reemplazando
      • 22.- Junta tórica
        • ◆  Reemplazando
      • 23.- Elemento de filtro de aceite
        • ◆  Retire de la tapa de sellado -Item 20-.
        • ◆  Cuando cambie el filtro, reemplace las juntas tóricas
          -Item 21- y -Item 22-
        • ◆  Nota la posición de instalación correcta: Parte superior
        • ◆  Observe los intervalos de cambio

La información la he sacado de la página workshop-manuals.com y espero que te sirva.

Un saludo

    •

Muchas gracias por la ayuda , lo provare . Saludos
