BRICO de cómo cambiar la correa de distribución y bomba de agua

Recommended Posts

BRICO de cómo cambiar la correa de distribución, tensores y bomba de agua

(1ª parte Desmontar)



Preliminares:



Las herramientas necesarias son muchas y variadas, ASI que mejor veis el proceso y luego comprobais las que teneis y las que no.



La primera parte de este trabajo no voy a repetirla ya que la puse en el Brico de cómo quitar la cuba del cárter. Si quereis llegar aquí:






lo podeis hacer viendo el Brico: http://www.audisport-iberica.com/foro/inde...95&hl=brico

pero no es necesario levantar el coche. Hacedlo todo igual hasta llegar a la foto siguiente:




Editado por 18Turbo

Compartir este post


Enlace al post
Compartir en otros sitios

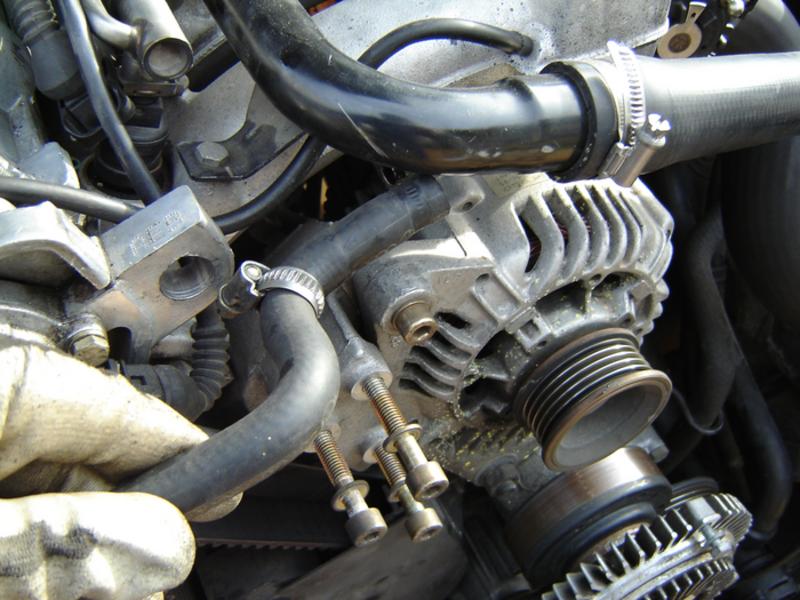

Quitemos el ventilador hidrostático. Para ello, quitamos los tornillos de 10 mm. con una llave y un golpe seco para aflojarlos. Éstos son:




Compartir este post


Enlace al post
Compartir en otros sitios

Quitemos los tubos frontales que nos estorban para quitar la tapa superior de la distribución:



El más fino es de aire y va al turbo (no tiene más problema).



El segundo (más grueso) lleva agua al bloque motor, ASI que al quitarlo verteremos este agua a un cubo hasta que salga toda:






Sólo hay que quitar la abrazadera y despegar un poco el tubo que está muy pegado.

Compartir este post


Enlace al post
Compartir en otros sitios

Quitemos la tapa de plástico superior de la distribución quitando 2 clips situados a las zonas laterales superiores de la misma.

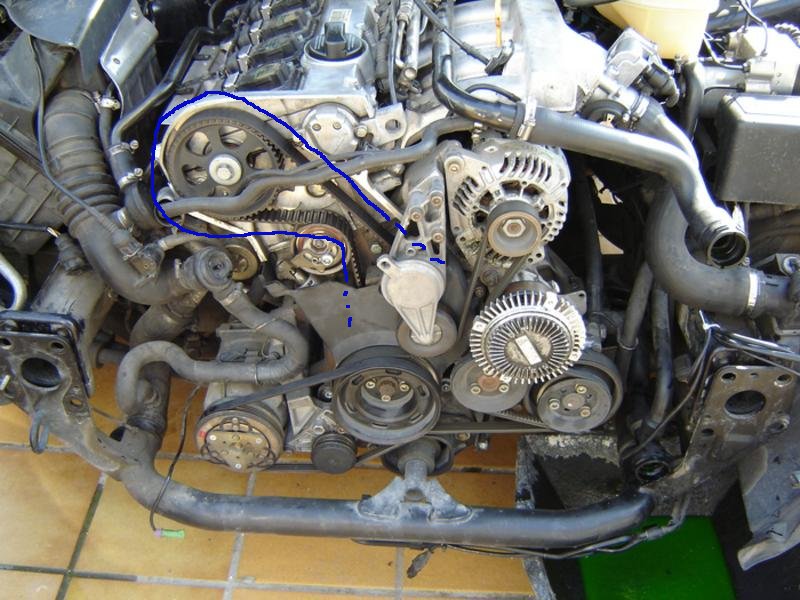

Sale tirando y vemos el aspecto de la correa de distribución:






Para poder cambiarla todavía nos falta mucho. Sigamos con paciencia y buen hacer :p

Compartir este post


Enlace al post
Compartir en otros sitios

Quitemos la correa (creo que le llaman POLI-V), no me pregunteis por qué, pero es ésta:




Compartir este post


Enlace al post
Compartir en otros sitios

Para esto quitemos el tensor señalado en verde quitando los tornillos de allen señalados en rojo






Ya podemos quitar son problema toda la correa

Compartir este post


Enlace al post
Compartir en otros sitios

Aquí tenemos el tensor quitado:




Compartir este post


Enlace al post
Compartir en otros sitios

Con una llave estriada de 19 mm. tendremos que colocarla en el cigüeñal y darle vueltas en el sentido de giro del motor (no al revés), hasta poner el piñón del árbol de levas en su punto muerto. En este motor AEB es en el sentido de las agujas del reloj.



Desglosado:



Metemos la llave estriada aquí:






Y giramos la llave hasta hacer corresponder la marca de la tapa de la culata con la marca del piñón superior.

Compartir este post


Enlace al post
Compartir en otros sitios

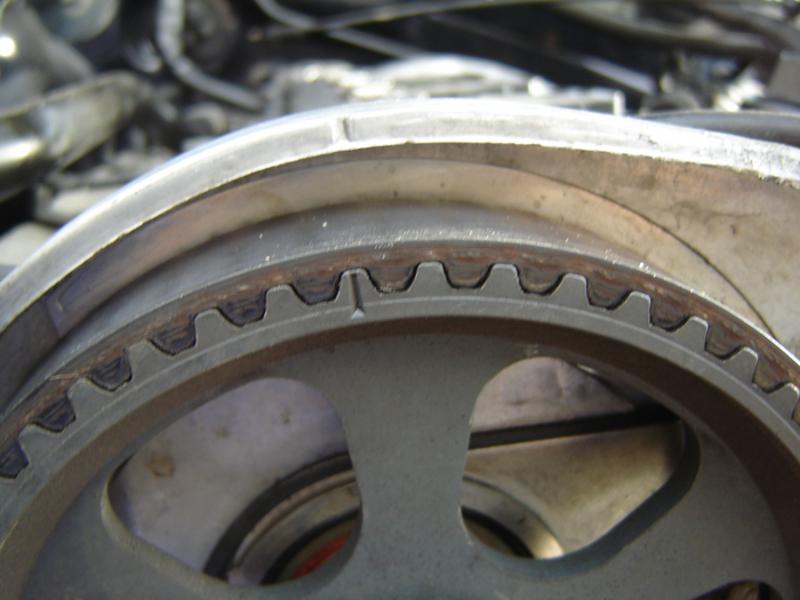

Como iba diciendo hay que girar el cigüeñal hasta que las marcas del piñón y la culata coincidan:




Compartir este post


Enlace al post
Compartir en otros sitios

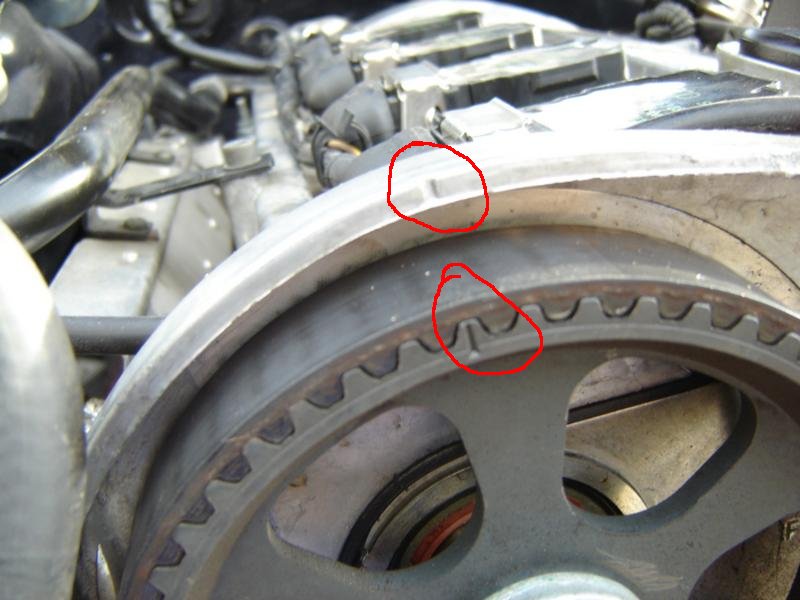

Aquí veis las marcas en rojo (de la culata y del piñón):






Como veis los círculos no me salen muy bien a mano alzada :p

Compartir este post


Enlace al post
Compartir en otros sitios

Quitemos la polea del cigüeñal. Esta sale quitando los 4 tornillos de allen y sujetando a la vez el tornillo central para que el cigüeñal no se mueva. Puede parecer dificil, pero os doy un pequeño truco:



En el Elsa viene que se haga ASI:






De esta forma es muy dificil hacerlo y cuesta mucho trabajo.

Poned las herramientas de esta forma:




Compartir este post


Enlace al post
Compartir en otros sitios

Aquí teneis otra foto. De esta manera sólo teneis que apretar las herramientas y además sin esfuerzo:




Compartir este post


Enlace al post
Compartir en otros sitios

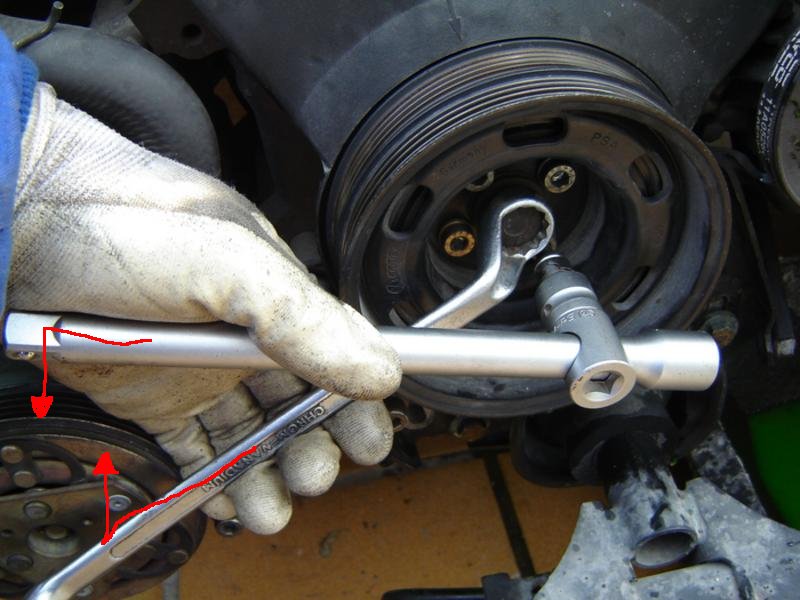

Fijaos que siempre la de allen (cuando aprieto la mano) afloja y la estriada aprieta:




Compartir este post


Enlace al post
Compartir en otros sitios

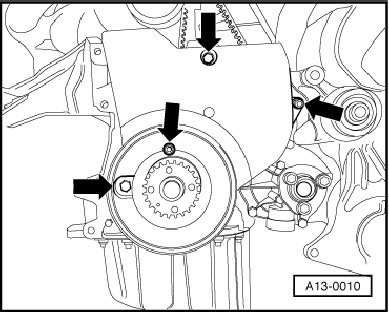

Quitemos ya la tapa inferior de la distribución quitando estos tornillos. A éstos no les he hecho fotos ASI que os pongo ésto:




Compartir este post


Enlace al post
Compartir en otros sitios

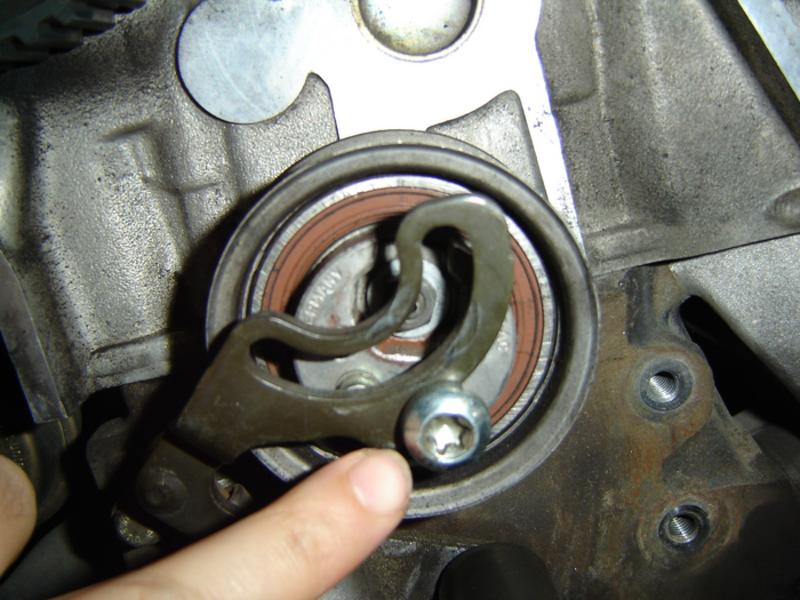

Ya es hora de quitar la correa de distribución. Para ello, aflojemos el tornillo de torx de 45 que hay en el tensor:






Y saquemos la correa

Compartir este post


Enlace al post
Compartir en otros sitios
