bueno he tardado un poco pero os pongo fotos del brico pero ya montado, esta vez no tuve mucha paciencia en ilustrar todos lo pasos pero intentare explicarlos:



primero compre el modulo analogico, porque sale mas barato que el digital, usare los ext1 y ext2 el primero para un tdt, y el segundo para dejar una entrada para video camara, camara de fotos consola o lo que sea.



el modulo en cuestion me salio por 80 euros ebay, 4E0919146




y el tdt


los cables que ya llegaron de kufatec y los cables que pase de señal desde la torre rack hasta la guantera pasando por el maletero, por los huecos que se ven si te asomas dentro hacia arriba.



preparas los pines en los conectores de ext en el cableado, en el conector rojo los pones en sus debidos sitios para dar servicio a los exteriores que es donde veremos despues la tv, como si fuera un tv antigua y un tdt exterior.

Compartir este post


Enlace al post
Compartir en otros sitios

despues de pinear, colocamos la fibra optica enlazando con el modulo de navegador, y que dando de la siguiente manera

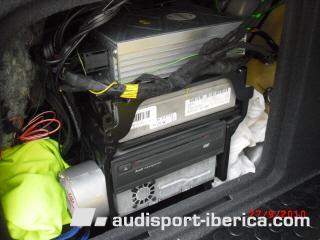

la torre rack quedara asi

Editado por carnacas

Compartir este post


Enlace al post
Compartir en otros sitios

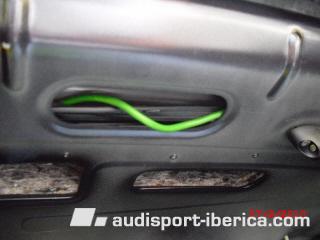

pasamos los cables por el heco del maletero hacia los fusibles de la derecha del maletero para luego subir por el montante trasero post-16169-1286228611.jpg

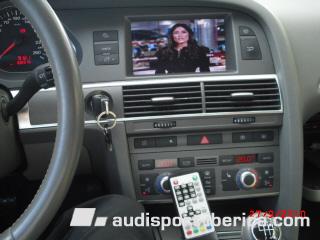

lo bajamos por la parte lateral del asiento trasero hay bastante hueco, y con los dedos los vamos metiendo por el embellecedor de los protegepies de las puertas hasta llegar a la guantera que previamente habremos desmontado para la ubicacion del tdt, tambien aprovechamos para pasar el cable del infrarrojo del mando a distancia del tdt hasta la botonera que me quedaba libre alado del warning, y de los botones de abrir el garaje con una guia me facilite este trabajo, es el agujerito de la tecla que gracias a la dremmel lo pude hacer ( me la dejo un buen amigo kooolari) desmonte el infrarrojos y le deje solo la luz


Compartir este post


Enlace al post
Compartir en otros sitios

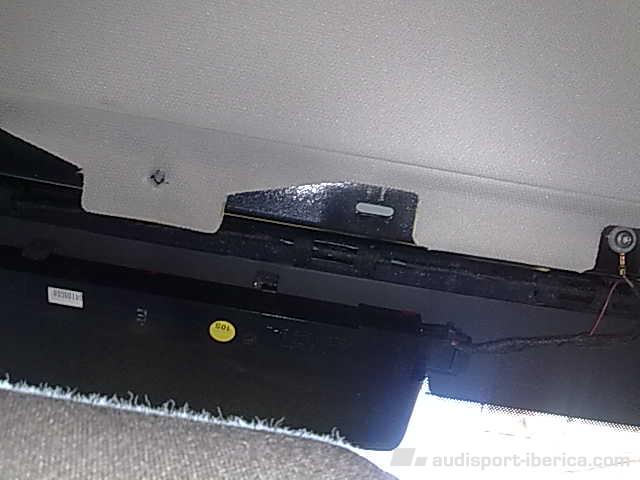

pase los cables de las antenas que son dos con una tira de plastico que es la propia antena y la s puse en el techo encima del embellecedor trasero donde esta la luz de freno. aproveche a ponerla en los hecos que me dejan las antenas originales

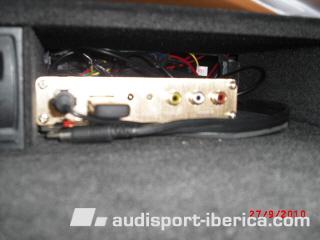

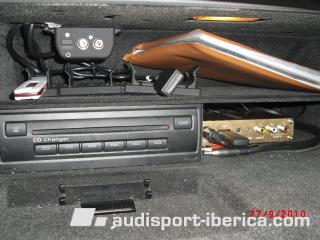

el tdt queda asi ubicado en la guantera


Compartir este post


Enlace al post
Compartir en otros sitios

una vez instalado damos a la tecla de cd/tv primero sale cd, despues tv pero como es analogica sale esto

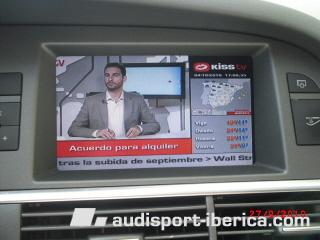

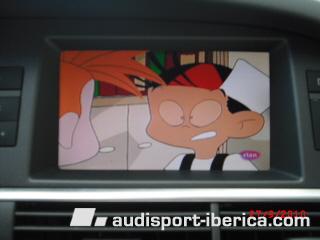

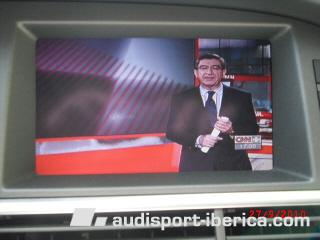

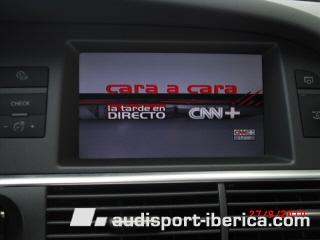

pero seguimos dandole a la misma tecla y sale exterior 1 ahi es donde esta el tdt y por lo tanto la imagen de tv


Compartir este post


Enlace al post
Compartir en otros sitios

bueno entre medias tienes que codificar con el vagcom, en el modulo de can gateway / long coding helper / marcas en el bit correspondiente, tv. sales le dices salvar. y ya lo tienes.



espero haberos ilustrado medianamente pues no pude hacer fotos de todo ya que este lo hice en dos tardes libres y no tenia mucho tiempo. saludos
