Brico Instalación Toma 12V Maletero

[vwgolf]

Actualizo el enlace de descarga del brico a petición de javivitf ya que el primer enlace ha quedado anulado:



Brico: Instalación toma de 12V en maletero.



Un saludo javivitf y enhorabuena por el brico.

[deymos]

Javitif supongo que con el contacto quitado no hay corriente. Cierto?

[paul2008]

Publicado 21 mayo 2011 - 00:20



1 - 8E0 919 309 -------Toma de corriente. 5.72€

1 - 8E0 919 341 ------ Casquillo fijación con tapa. 6.43€

1 - 1J0 919 321 -------- conector para toma corriente. 0.99€

2 - 000 979 227 E-------cables para conectar al porta fusibles..( AL FINAL EL DE RECAMBIOS ME PASO ESTOS) 000 979 135------- cables para conectar al porta fusibles 1.65€



Este tema ha sido editado por javivitf: 21 mayo 2011 - 00:21



//////////////////////////////





000 979 227 E ---- Seccion del cable 2,5 --- -40C/+105C



000 979 135 E ---- Seccion del cable 1,0 --- -40C/+125C





El de seccion 1,0 aguanta mas temperatura. Quizas por esto te lo ha dado.



Saludos.

[javivitf]

Javitif supongo que con el contacto quitado no hay corriente. Cierto?



Cierto, con el contacto quitado no hay corriente, de todos modos como no ponemos el fusible hasta lo último no hay problemas.

[javivitf]

Publicado 21 mayo 2011 - 00:20



1 - 8E0 919 309 -------Toma de corriente. 5.72€

1 - 8E0 919 341 ------ Casquillo fijación con tapa. 6.43€

1 - 1J0 919 321 -------- conector para toma corriente. 0.99€

2 - 000 979 227 E-------cables para conectar al porta fusibles..( AL FINAL EL DE RECAMBIOS ME PASO ESTOS) 000 979 135------- cables para conectar al porta fusibles 1.65€



Este tema ha sido editado por javivitf: 21 mayo 2011 - 00:21



//////////////////////////////





000 979 227 E ---- Seccion del cable 2,5 --- -40C/+105C



000 979 135 E ---- Seccion del cable 1,0 --- -40C/+125C





El de seccion 1,0 aguanta mas temperatura. Quizas por esto te lo ha dado.



Saludos.





Estas en lo cierto,el cable 000 979 135 E es mas que suficiente para la toma de 12v.

[paul2008]

2 temas:



1- Consejo:



No centréis mucho la toma de 12v ya que sino cuando cerréis la portezuela, os va a chocar con la centralita (marcado en rojo). Poner el mechero en el rincón izquierdo. Yo lo he centrado un poco y me roza un poco en la centralita.....



Editado 25 de Junio del 2011 por paul2008

[paul2008]

2- No me funciona....



Cableado fusible 12v y masa......el mechero no funciona ni con el motor apagado ni encendido....



O esta imagen está mal o yo me he confundido......



Está claro que 12v en pin central. Estáis seguros que masa va en el pin izq. de la parte rectangular del conector??



Editado 25 de Junio del 2011 por paul2008

[Rushifuru]

2- No me funciona....



Cableado fusible 12v y masa......el mechero no funciona ni con el motor apagado ni encendido....



O esta imagen está mal o yo me he confundido......



Está claro que 12v en pin central. Estáis seguros que masa va en el pin izq. de la parte rectangular del conector??

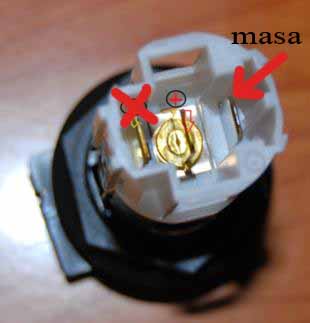

No Paul, no te va a funcionar. HAY UN ERROR. la masa va al otro lado del conector (lo acabo de mirar en mi coche)





Un Saludo!!

[paul2008]

2- No me funciona....



Cableado fusible 12v y masa......el mechero no funciona ni con el motor apagado ni encendido....



O esta imagen está mal o yo me he confundido......



Está claro que 12v en pin central. Estáis seguros que masa va en el pin izq. de la parte rectangular del conector??





No Paul, no te va a funcionar. HAY UN ERROR. la masa va al otro lado del conector (lo acabo de mirar en mi coche)





Un Saludo!!



jajajajja si es que.......le voy a meter una paliza a javi que se va a enterar....jajajaja



Gracias Rushi, tu si que vales. La prox. te invito a una tacita de café, con el dinero de javi

[javivitf]

el otro negativo es para la iluminacion del aro de color rojo,eso es por la prisas de siempre.



:dl: y luego





EDITO: Ya esta modificada la foto del principio para evitar posibles futuros errores

Editado 26 de Junio del 2011 por Rushifuru

[paul2008]

Buenas de nuevo,



He ido al coche a cambiar el negativo pero me he dado cuenta de que tengo otro error (creo)....



El fusible original del mechero para el maletero va en la posición 3. Esta está en el hueco libre que queda entre los fusibles azules de 15a, que por cierto, son los fusibles de los mecheros que están en la consola.



[paul2008]

Podéis ver en la imagen que yo puse el fusible en el lado de los de 5a. La razón? Pues porque mirando el bloque rojo por detrás, se puede ver un cable negro el cual solo da electricidad desde la posición 5 a las 12.



Las posición 1 a 4 no coge electricidad de este cable negro, estas posiciones tienen unos cables blancos y rojos que van a no se donde las cuales les da electricidad.



Pues compis, no entiendo como darle electricidad al mechero. Está claro que los demás mecheros del coche no toman electricidad del cable negro por lo que tampoco debería tomarla para este nuevo mechero.



Hay que empalmar uno de los cables blancos-rojos para coger electricidad????



[paul2008]

En esta imagen de javi, se ve como agrega en la posición 3, un nuevo cable blanco-violeta. Que alguien me explique como coge electricidad ya que del otro lado NO HAY NADA, por lo menos en mi bloque rojo!!!!!



Me estoy volviendo tonto? Con el calor que hace últimamente no me extrañaría…..





Javi,



En esta foto tuya, muestras el cable que has agregado. Que tienes en el otro lado?



[javivitf]

Esta instalación también se realizo al coche de coche de chity y esta operativo y tiene corriente, no me lo explico!!









.

Editado 26 de Junio del 2011 por Rushifuru

[Rushifuru]

Paul, mañana te miro como esta exactamente en el mio por dar mas pistas, pero yo cojeria corriente en cualquier slot libre del 5 al 12.



Mañana lo miro y os cuento



Un saludo
