Brico: Iluminacion por Leds en Tirador Interior

[Rushifuru]

Una vez que tenemos el panel fuera del coche lo situamos sobre una mesa y pasamos a instalar los leds



Quinto

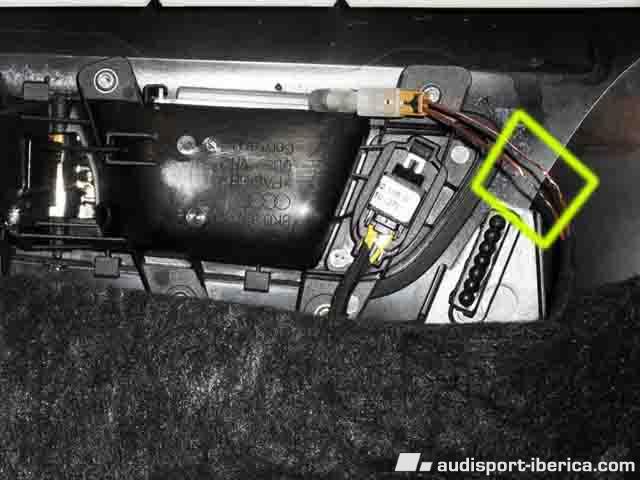

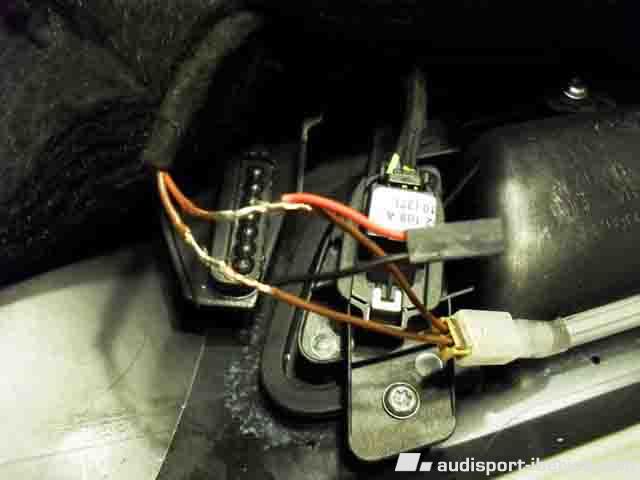

Sacamos corriente para el "kit" pelando cada uno de los dos cables del miniled original del tirador.





[Rushifuru]

El cable marron es el negativo y por lo tanto conectaremos el cable negro del conector hembra y el marron/azul (o marron/gris no recuerdo bien) es el positivo y le conectaremos el cable rojo.



[Rushifuru]

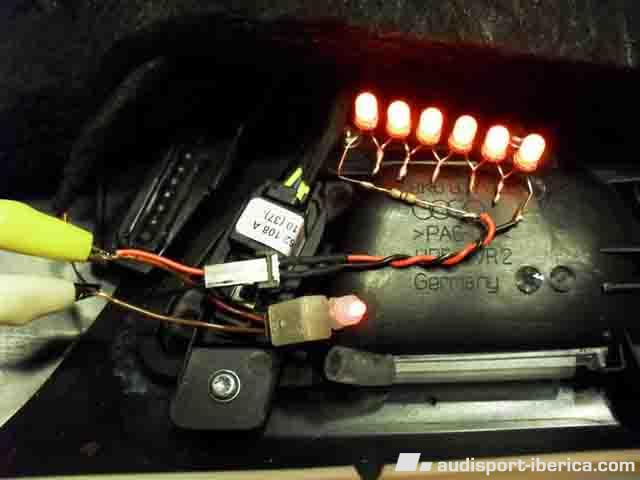

Antes de soldar y aislar, hago una prueba mas con el transformador de 12volt. dando positivo al cable rojo y negativo al negro.





Deben de iluminarse tanto el conjunto de los nuevos leds como el miniled original del tirador. Si es asi, todo esta correcto y pasariamos a fijar el conjunto al tirador.



Soldamos son estaño y encintamos el empalme del marron con el negro, y hacemos lo mismo con el marron/azul y el rojo

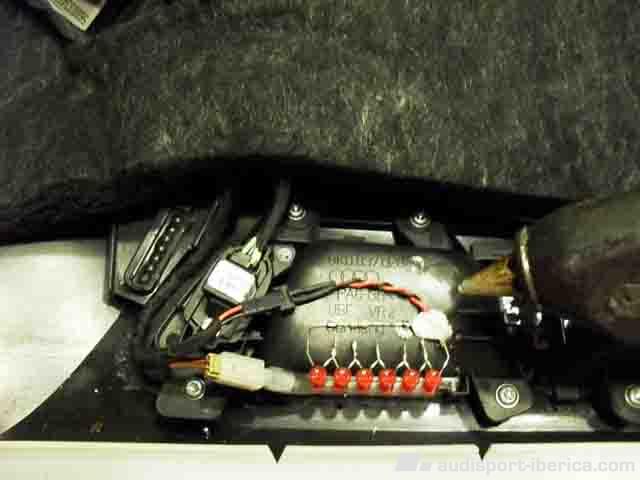

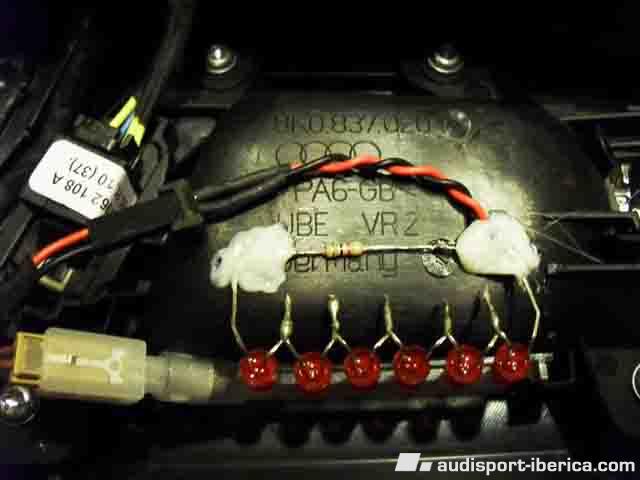

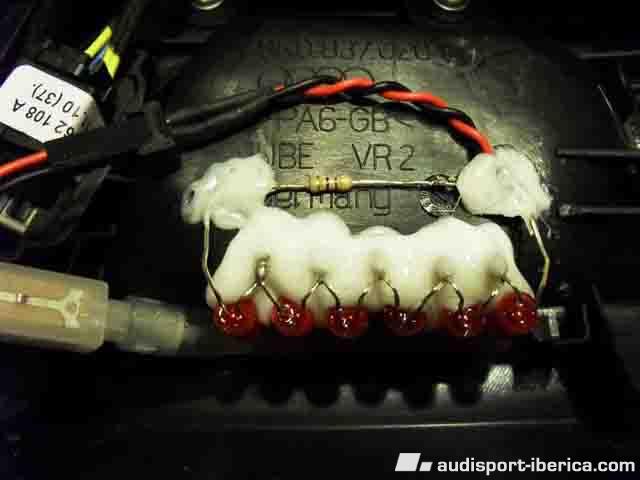

Y vamos colocando el conjunto de leds donde será su ubicacion final.



[Rushifuru]

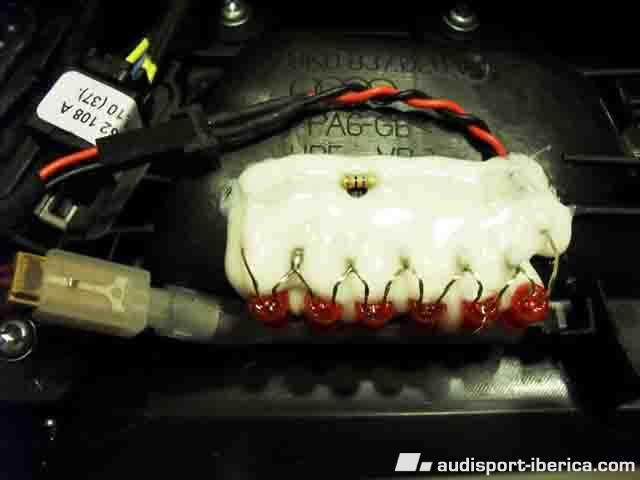

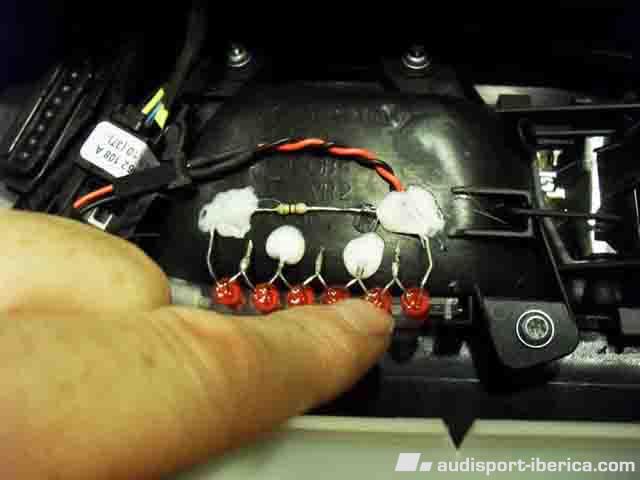

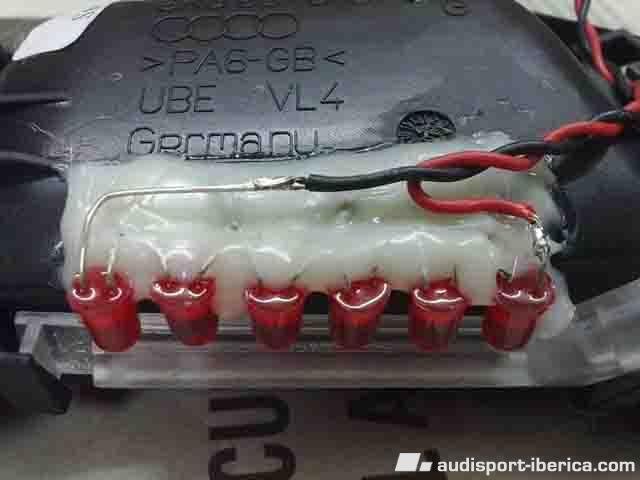

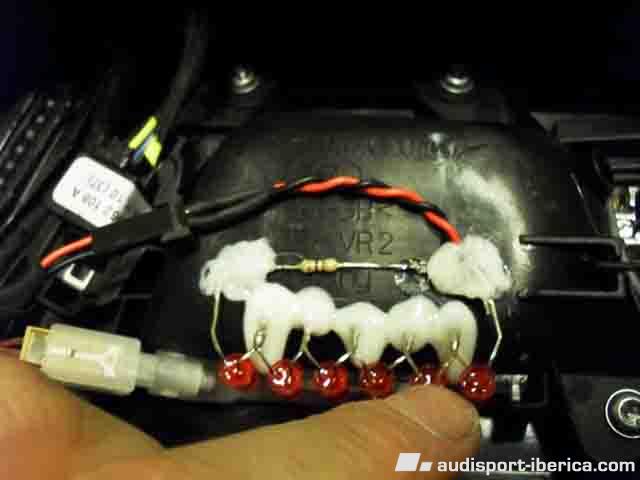

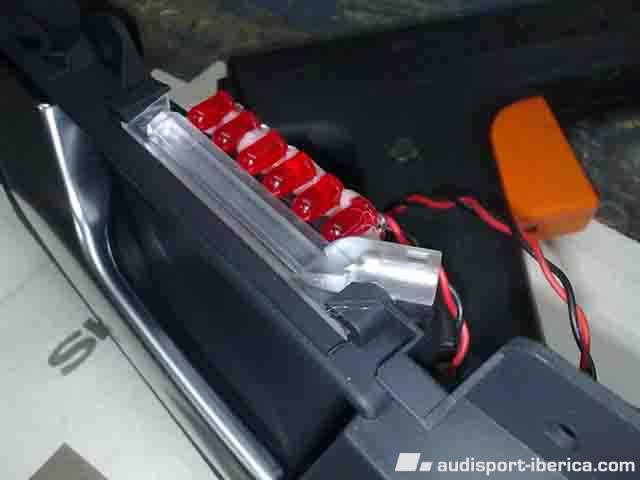

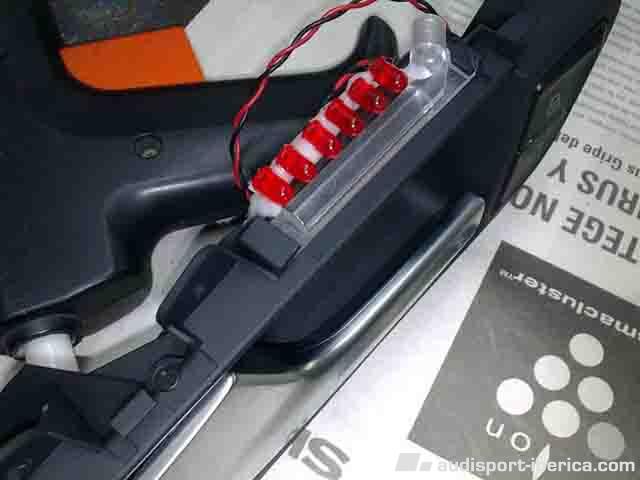

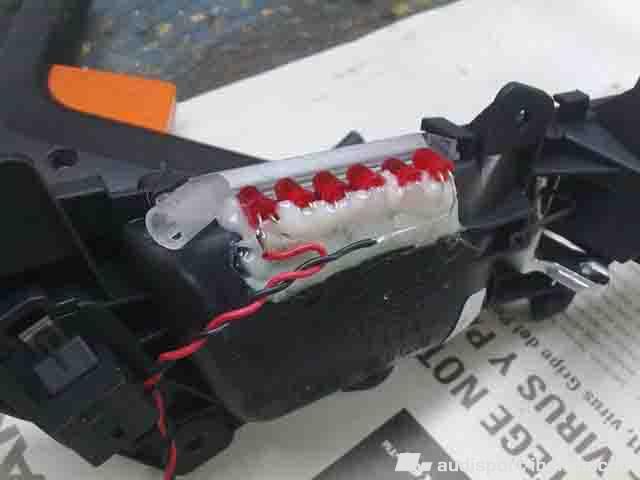

Vamos sujetando los leds al tirador con el pegamento termofusible, poco a poco y dando tiempo a que se enfrie el pegamento, para que podamos ir rectificando la colocacion de los leds para que queden alineados y perpendiculares al tirador, como se va viendo en la secuencia de fotos







[Rushifuru]





[Rushifuru]

Ya estaria terminado. (solo falta montarlo otra vez)



Mejor hacer una ultima prueba antes de montar el panel en el coche para ver si hemos hecho todo correctamente.



Espero haberme explicado, para que lo entendais. El Brico es facil de realizar, lo que ocurre que es mucho mas dificil de explicar, para que los que se animen a realizarlo no tengan dudas.





Si aún asi teneis alguna duda ya sabeis.... por aqui ando.





Espero os haya gustado y entretenido



Un Saludo!!!



P.D. MUCHAS GRACIAS A TODOS los que habeis estados expectantes mientras he colgado este brico (he tardado un rato largo) y que me habeis permitido terminarlo sin "interrupciones", Gracias, se quienes soys que os he visto

[Chity]

Eres un crack Rushifuru, un brico estupendo y además que chulisimo, le da muchisima más elegancia a nuestros coches.



Un saludo .

[vwgolf]

:clap1: :clap1: :clap1: :clap1: :clap1:



¡No paras Rushifuru! Mi más sincero reconocimiento por el brico, has desplegado en el mismo un compendio de conocimientos electrónicos que seguro que más de uno te lo agradecerá. ¿Por cierto, me das permiso para incluirlo en los bricos del A4 B8?



Un saludo.

Editado 30 de Mayo del 2011 por vwgolf

[ByDass]

jod** que crack y queda de lujo tío.



Saludo.

[Rushifuru]

:clap1: :clap1: :clap1: :clap1: :clap1:



¡No paras Rushifuru! Mi más sincero reconocimiento por el brico, has desplegado en el mismo un compendio de conocimientos electrónicos que seguro que más de uno te lo agradecerá. ¿Por cierto, me das permiso para incluirlo en los bricos del A4 B8?



Un saludo.



Por supuesto, faltaba mas



Ademas, como sabras, en el A4 B8, el proceso es exactamente igual.



Un Saludo!!

[Rushifuru]

Os dejo una fotos mas de las pruebas previas (en las que fundí algun que otro led)







[javivitf]

Rushifuru, sin palabras!!!!!!!



:clap1: :clap1: :clap1: :clap1: :clap1: :clap1:



ya sabes, cuando podamos al lio.................. :drooling:



lo quiero ya!!! :cry2: :cry2:

[Rushifuru]

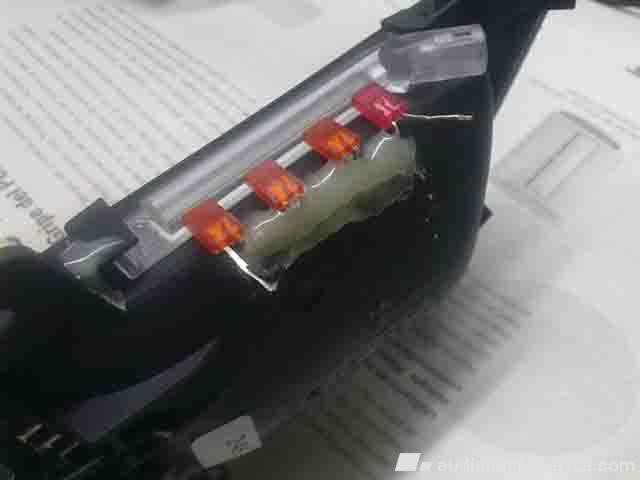

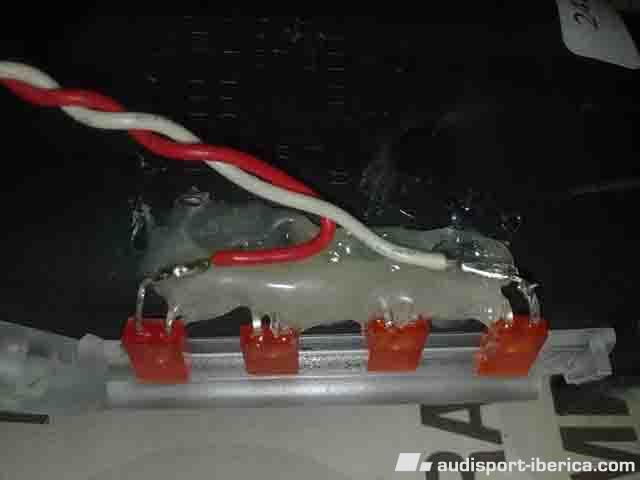

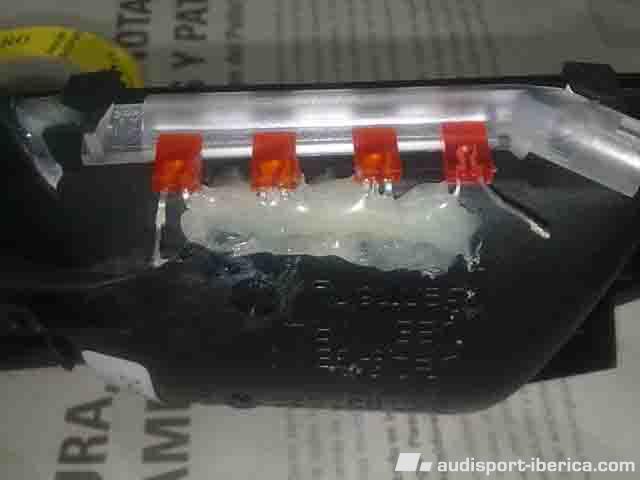

Las siguientes imagenes os las pongo para que veais que se pueden usar varios tipos de leds. Pero en grupos de 4 se me fundian no les ponia resistencia ni nada.
