Brico: Instalación umbrales iluminados Sline


Fran-liria
 Share

Recommended Posts

Buenas grupo, estoy interesado en sustituir los umbrales delanteros sline por los iluminados del facelift, la duda me surge en el punto de toma de corriente, algunos lo conectan a las luces de los pies, por lo que van encendidos cuando realmente no hace falta, y otros lo conectan a la luz de cortesía inferior de la puerta, ahí me da palo pasar cables por el pasamuros de la puerta, a parte de que ya se tendría que montar un conector para poder separar el cableado de la puerta con el de la tapicería que es donde va el plafón..... Alguien conoce otro punto donde conectar que sea lo más original posible?



Saludos





Actualización: Brico en PDF aquí:



Link to comment
Share on other sites

Vale, pues hoy en la audi me han aclarado la duda, el umbral va conectado en paralelo a la luz de cortesía de la puerta y del warning. En cuanto los monte, os pasaré el brico.

Saludos.


Link to comment
Share on other sites

Aclaro un poco mejor el esquema.

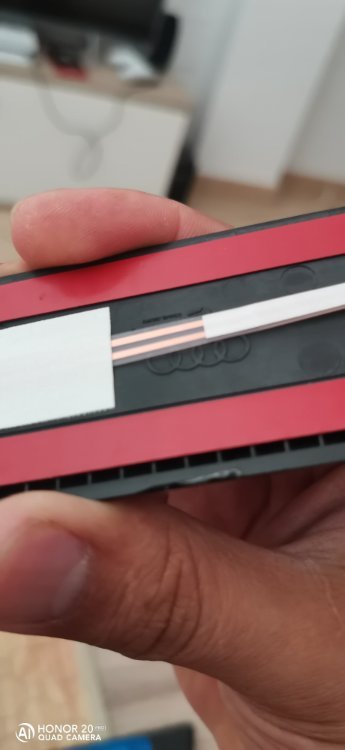

El umbral va conectado a un conector pequeño de 2 pines (T2qo), ahora tenemos dos opciones a la hora de conectar la masa, una opción sería conectarla a la toma que hay al lado del umbral nada más quitar el plástico de la tapicería, o la opción dos que sería la original, llevar los dos cables de alimentación hasta el conector del pasamuros de la puerta (T27) y conectar el cable positivo en  la posición 11 y el negativo en la 10, lo mismo hay que hacer en el conector del interior de la puerta.

Una vez pasados los cables, hay que ponerle un conector de dos pines aunque originalmente lleva uno de 4 (T4et) para separar el cableado de la puerta respecto al mazo del  tapizado. Conectamos el positivo en el pin 4 y masa al 3, la otra parte del conector irá asociado en paralelo a las luces de warning y proyector inferior de la puerta. Igualmente haré un pdf con fotos e ilustraciones.

Saludos

Link to comment
Share on other sites

Si, en cuanto lleguen las piezas que están pedidas, me pongo a ello y hago el tutorial.

Saludos.

Link to comment
Share on other sites

Hola buenas tengo el mismo problema tengo un audi a3 de 2016 tengo las piezas y todo pero no soy capaz de instalarlo porque nose cual son los cables de la puerta porque mi intención es que se enciendan cuando se abra las puertas y se apaguen al cerrarlas aver si me podéis ayudar a donde las puedo conectar o donde están las tomas de corrientes gracias un saludo espero respuestas.

Link to comment
Share on other sites

Compañero, originalmente van conectadas en paralelo a la luz de cortesía de la puerta, hay que pasar el cableado por el pasamuros de la puerta, en aliexpress están los umbrales originales y el cableado.

Saludos.

Link to comment
Share on other sites

En cuanto me lleguen las monto y subo el brico, es lo que tiene aliexpress que tarda en llegar.

Link to comment
Share on other sites

Buenas compañero, te paso los enlaces de los que he pedido.



€ 126,51 | Pedal de bienvenida con luz ambiental, para Audi A3, S3, Q2, 2017, 1 par
https://a.aliexpress.com/_vqLqyg



€ 16,60 | Cable de atmósfera para pedal delantero de bienvenida, para Audi A3, A4, B9, S3, S4
https://a.aliexpress.com/_uY4wXA

Link to comment
Share on other sites

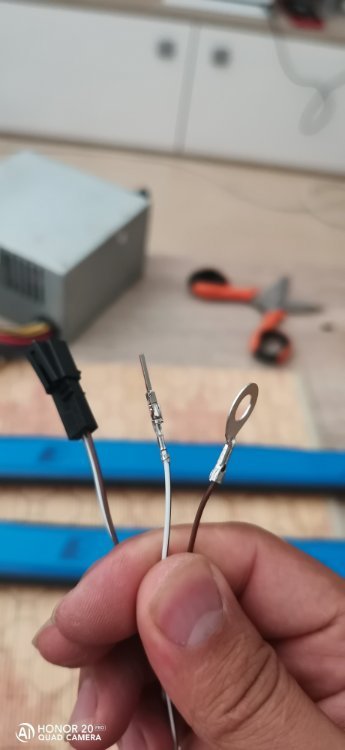

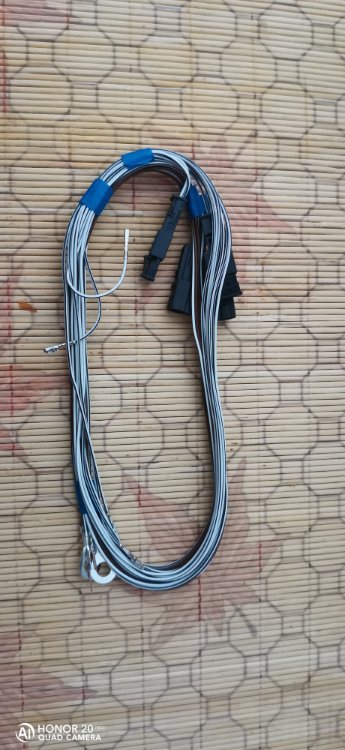

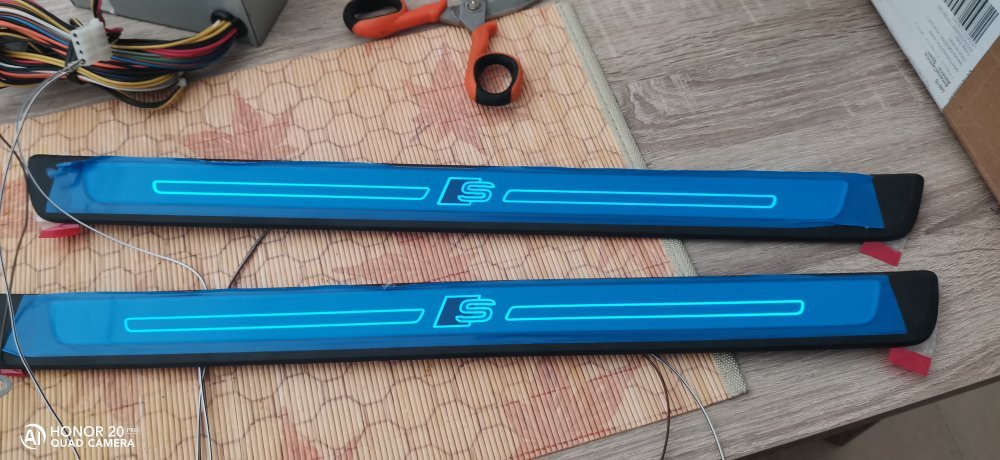

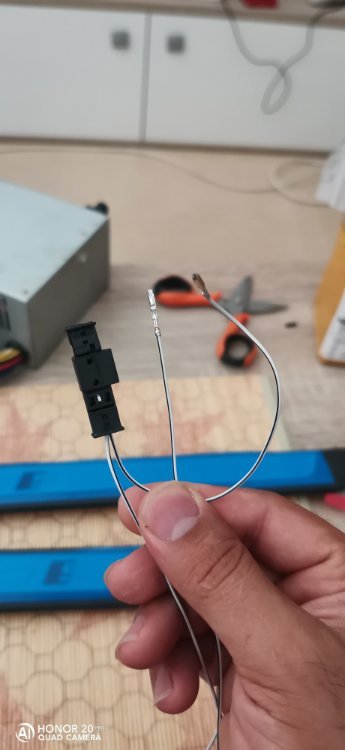

Bueno ya por fin tengo todos los materiales, el cableado que venden en aliexpress al parecer viene preparado solo para pasar el positivo por la puerta y el negativo se conectaría en la masa que hay al lado del umbral. Estos días me pondré al lío, y os subiré un pdf de como lo he ido haciendo.



Saludos








Link to comment
Share on other sites

  • 2 weeks later...
En 5/8/2021 a las 12:28, Fran-liria dijo:

Bueno ya por fin tengo todos los materiales, el cableado que venden en aliexpress al parecer viene preparado solo para pasar el positivo por la puerta y el negativo se conectaría en la masa que hay al lado del umbral. Estos días me pondré al lío, y os subiré un pdf de como lo he ido haciendo.



Saludos








Como va el tema, los conseguiste poner?

Link to comment
Share on other sites

Aún no he tenido tiempo, a finales de agosto vuelvo a tener más tiempo libre y podré hacerlo sin problemas.

Saludos

Link to comment
Share on other sites
