amplificador BOSE

[Freestylero]

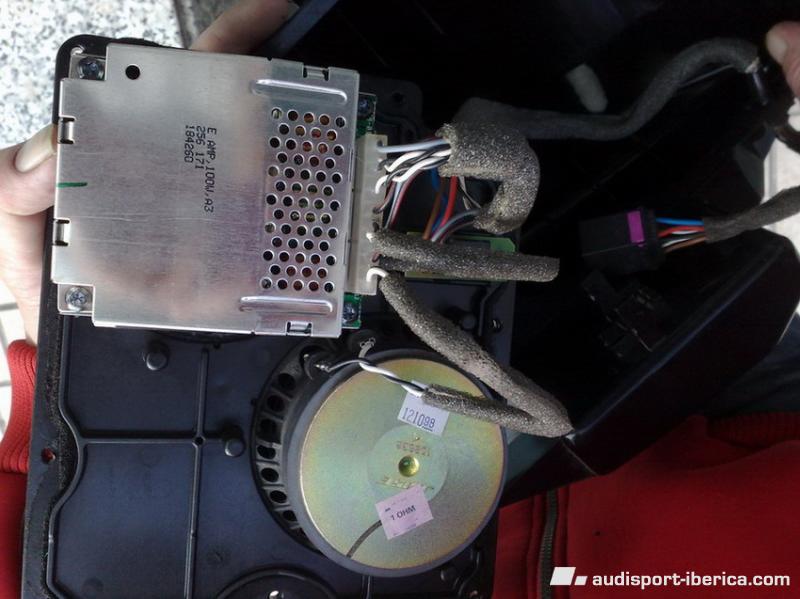

si observamos el sub bose por dentro vemos esto dodne podemos observar a cada woofer van un cable negro y blanco



la cuestion es estos cables negro y blanco q tenemos en el conector a dodne van de la radio??

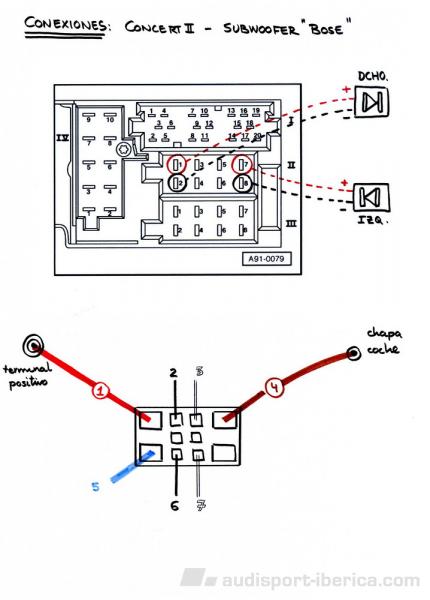

por ejemplo no se si van asi:



pin 2 cable negro a cable altavoz trasero derecho (-)

pin 3 cable blanco fino altavoz trasero derecho (+)



pin5 cable negro a cable altavoz trasero izquierdo (-)

pin 6 cable blanco a cable altavoza trasero izquierdo (+)



o los pines 2,3,4,5 del sub BOSE van a las salidas de sonido de la concert bloque 1 : pin 1, pin2, pin4 y pin 5



esa es mi duda??

[Freestylero]

por cierto alguien q sepa de sonido me puede comentar q en la foto se ve q el woofer pone 1 ohm



eso q tal es bueno malo ventajas e inconvenientes

Editado 20 de Mayo del 2009 por Freestylero

[fergar]

Sigo muy liado, perdona!!!



Analizemos y olvidemonos de la etapa bose y del sub nokia. Centremonos en esto, el SUB bose, el de la foto.



Es el esquema que tu has puesto, no?



Vale...



Ese es el unico conector que le llega a al Sub bose? podriamos decir que independiente de todo lo demas, no?



Vale...



Pues, analizando encontramos.



Necesitamos:



1 positivo

1 negativo que puede ser a chapa o masa

1 positivo bajo contacto o activacion de la radio

1 señal de un canal

1 señal del otro canal



Bien?



Cuando me digas que estamos en lo cierto ahi, prosigo.



Sobre lo de 1ohm, es la impedancia, osea resistencia a moverse esa membrana, cuando menor es la resistencia, con la minima señal electrica, esta se mueve, pero se acompaña de distorsiones.



Cuando mayor es la impedancia, mayor es la resitencia y mayor el cantidad de señal electrica a suministrar para hacerlo sonar, con lo que el sonido acustico procedente de una etapa o fuente de sonido acorde con la potencia necesaria para el altavoz, mayor calidad de sonido.



Claro ya?



No quiero decir con ello, que el sub de 1 ohm, vaya a sonar mal, pero si pusiesemos uno de 8ohm como tenemos en los hifi, o 16ohm de los high-end hifi, sonaria mejor, pero mayor potencia.



Corrigeme en lo anterior y seguimos que le hagamos sonar a eso ya!!

[Freestylero]

vamos fergar te sigo

y si ese es el conector del subwoofer bose y nos olvidamos de la etapa bose q ya sabemso conectarla



nos centramos aqui, yo creo q el pin 4 marron gordo va a chapa (masa)



el rojo gordo va a terminal positivo debajo del volante de los otros 5 pins ni idea te toca,jeje ( te dejo lo jodido)



PD, se supone q si es bose deberia sonar mejor este con sus dos woofer pequeños q el sub nokia q solo lleva un woofer de 6 pulgadas??

[Freestylero]

fergar fijate en el grafico escaneado he puesto en la pagina 22, de la radio y el conector a ver si continuamos los cable q van de un sitio a otro y lo sacamos

Editado 20 de Mayo del 2009 por Freestylero

[fergar]

Este? pagina 22? no,vamos por la 17.





Pues si es este, te planteo una cosa que tu solo vas a descifrar.



Esa conexion en el conector de la radio, va a las puertas traseras. Esa conexion, ya viene amplificada, con lo cual, no se podria poner ahi, por la cantidad de señal que entraria a la entrada de la etapa que lleva el sub Bose. Pero si a los altavoces traseros.



Necesitamos llevarle señal al sub Bose, para que este con su mecanismo que tiene tras el conector, amplifique la señal y la mande por los cables que en la foto del sub de ohm se ven.



Que señal a de ser?



Pista, tiene que ser una señal de previo.



Te contesto si no lo aciertas, jeje, y ya lo has hecho en los otros.

[Freestylero]

jod** q espeso estoy



estas queriendo decir q el pin 2 y 3 van a un altavoz trasero al + y al -

y q el pin 6 y 7 al trasero del otro lado + y -



o q pin 2 y 3 (cable negro y blanco) van al bloque I pin 1 y 4 salida señal altavoce straseros



pin 6 y 7 (cabel blanco y negro) van al bloque I pin 4 y 5 salida de señal de altavoces delanteros



estoy muy cortito,jeje

[Freestylero]

te he vuelto a leer



si el sub las amplifica antes de mandarlas a sus propios woofers q lleva dentro lo q hay q meterle es



cable de la concert del bloque I

pin 1 señal trasera izquierda

pin2 señal trasera derecha

pin 4 señal delantera izquierda

pin 5 señal delantera derecha



es eso o me das una colleja por tontooooooooooooooooooooooo

[Freestylero]

si es esto lo q me dices la cuestoion ahora es



a uno de los woofers se le mete señal delantera izquierda y derecha ( da igual derecha negro o izquierda blanco



y al otro subwoofeer señal trasera delantera e izquierda ( y lo mismo da igual negro q blanco)



?????????????????????????

[fergar]

Casi!!!



jod** q espeso estoy



estas queriendo decir q el pin 2 y 3 van a un altavoz trasero al + y al -

y q el pin 6 y 7 al trasero del otro lado + y -



Esto no seria posible, porque la señal ya viene amplificada procedente de la radio, de lo que es el bloque 2. Aqui no podria ser por la distorsion. La entrada a una etapa, su señal de sonido de entrada se le llama previo. (previo amplificacion)



o q pin 2 y 3 (cable negro y blanco) van al bloque I pin 1 y 4 salida señal altavoce straseros



pin 6 y 7 (cabel blanco y negro) van al bloque I pin 4 y 5 salida de señal de altavoces delanteros



Caliente caliente!!!



Es que no quiero que llegues y conectes si porque si, quiero que tambien aprendas porque es asi.



En los anteriores montajes, no utilizabamos la señal de previo, procedente del bloque 1? estas nos daba



El pin 3 del bloque 1, era masa general para todos los previos, no?



Y cuales eran los pines que iban a los previos de los traseros? 1 y 4?







estoy muy cortito,jeje





Espero no liarte.

[fergar]

te he vuelto a leer



si el sub las amplifica antes de mandarlas a sus propios woofers q lleva dentro lo q hay q meterle es



cable de la concert del bloque I

pin 1 señal trasera izquierda

pin2 señal trasera derecha

pin 4 señal delantera izquierda

pin 5 señal delantera derecha



es eso o me das una colleja por tontooooooooooooooooooooooo



Me encantas!!! (eh, no te lo tomes a mal y en sentido g(u)ay!!!



Tu solo lo estas sacando



Pero solo necesitamos la parte trasera, vale?



Y entonces tenemos



Pin 1

Pin 2



Y pin 3 que es la masa para todos los previos, ok?



pues pin 1, a un cable, que sera el blanco

pin 2, a otro, que sera el otro blanco



Y pin 3, a los 2 negros juntos, siguiendo lo mas normal que el negro fuese negativo



Q puede pasar que los coloquemos asi y no pongamos blanco como masa? Especialmente, no vas romper nada, lo unico que el altavoz sonora hacia afuera, en vez de hacia dentro, o lo que es lo mismo, se cambia la fase 180º. Esto seria mejor probar a ver como suena mejor, pero creo que te queda ya pocas conexiones.



Porque el azul, lo llevariamos a lo que en car audio, se le llama remote.



Asi que, tu solito, discurriendo, lo has estado sacando, tio!!!

[Freestylero]

jejeje

la verdad q esto mola,jajaja



voya acenar q me esta gritando aqui to dios y ahor amismo te pongo un esquema de lo q pienso y me dices,jeje



ahor aseguimos no te me vauas muy lejos,jeje



un abraaaazo

[Bully]

Este? pagina 22? no,vamos por la 17.





Pues si es este, te planteo una cosa que tu solo vas a descifrar.



Esa conexion en el conector de la radio, va a las puertas traseras. Esa conexion, ya viene amplificada, con lo cual, no se podria poner ahi, por la cantidad de señal que entraria a la entrada de la etapa que lleva el sub Bose. Pero si a los altavoces traseros.



Necesitamos llevarle señal al sub Bose, para que este con su mecanismo que tiene tras el conector, amplifique la señal y la mande por los cables que en la foto del sub de ohm se ven.



Que señal a de ser?



Pista, tiene que ser una señal de previo.



Te contesto si no lo aciertas, jeje, y ya lo has hecho en los otros.



¿Esa conexión a realizar se puede hacer por medio de un amplificador?



Madre mía, Robert, menudo el dineral que te estás ahorrando y buena ayuda que tienes.



Saludos.

[factor]

pues no se la potencia no me acuerdo, pero no es una burrada, se aprecia un poco pero no mucho.

[fergar]

Tranqui, que yo por las noches estoy hasta la 1 o asi.



Bully, quiero terminar con lo de Robert, y me pongo a ayudarte a ti, pero vamos, Ves pensandote el Bloque 1, jeje.



Q tal el RNS-e? me lo iba a pillar yo, pero la liquidez, me tiro para atras.



Saludos.
