kike87

Identificar cableado portalamparas

Recommended Posts

Hola, alguien podría decirme a que luz corresponde cada una de las pletinas que llevan la corriente desde el terminal del cable hasta la bombilla en el portalamparas interior trasero (maletero)? Es que he tenido un problema con la antiniebla trasera y voy a poner el positivo y masa mediante cables a la pletina que corresponda. Gracias de antemano

Share this post


Link to post
Share on other sites
hace 6 horas, kike87 dijo:

Hola, alguien podría decirme a que luz corresponde cada una de las pletinas que llevan la corriente desde el terminal del cable hasta la bombilla en el portalamparas interior trasero (maletero)? Es que he tenido un problema con la antiniebla trasera y voy a poner el positivo y masa mediante cables a la pletina que corresponda. Gracias de antemano

Con el elsawin se te puede dar tal información si aportas el año de tu b8, porque según año el cableado cambia (colores y posiciones)

Yo tengo hasta el 2011 si te vale avisa!!

posterior a ese año, ni me cites, jajajaja

Saludos.

Share this post


Link to post
Share on other sites

😉

Es de 2008. Tengo cuatro cables, negro-blanco, verde-blanco, verde-rojo y azul-rojo



Un saludo y gracias por la respuesta

Share this post


Link to post
Share on other sites
hace 31 minutos, kike87 dijo:

😉

Es de 2008. Tengo cuatro cables, negro-blanco, verde-blanco, verde-rojo y azul-rojo



Un saludo y gracias por la respuesta

Pues va a ser que tienes que enviar 1 foto🤣

Negro y blanco colaria, mas bien suele ser marcha atrás.

Verde -blanco suele colar como intermitente, casi siempre se identifica por verde.



Verde-rojo en unos faros raro y raro

Azul- rojo ni te cuento, jajajaj



Manda foto!!!



Share this post


Link to post
Share on other sites

Conector 17o desde ese conector de la ECU, sale el mismo cableado a los conectores del propio faro, o clemas, como las quieras llamar.

Guarda similitud!!!

pero es de un modelo del 2012


Share this post


Link to post
Share on other sites
hace 2 horas, matraca dijo:

Pues va a ser que tienes que enviar 1 foto🤣

Negro y blanco colaria, mas bien suele ser marcha atrás.

Verde -blanco suele colar como intermitente, casi siempre se identifica por verde.



Verde-rojo en unos faros raro y raro

Azul- rojo ni te cuento, jajajaj



Manda foto!!!



Intermitente no puede ser, el piloto interior lleva posicion, antiniebla y marcha atrás.



El problema concreto que tengo es que la pletina cilindrica donde va la antiniebla se me ha desformado y ya no me sirve y tampoco encuentro nada que me valga, por lo que pensé poner dos cables al casquillo de la bombilla, uno al positivo y otro a masa, pero al hacer esto he perdido la luz de posición, que ahora solo enciende al poner la antiniebla  y ésta no enciende. Resumen, un follon tremendo la que he liado....

Share this post


Link to post
Share on other sites
hace 28 minutos, kike87 dijo:

Intermitente no puede ser, el piloto interior lleva posicion, antiniebla y marcha atrás.



El problema concreto que tengo es que la pletina cilindrica donde va la antiniebla se me ha desformado y ya no me sirve y tampoco encuentro nada que me valga, por lo que pensé poner dos cables al casquillo de la bombilla, uno al positivo y otro a masa, pero al hacer esto he perdido la luz de posición, que ahora solo enciende al poner la antiniebla  y ésta no enciende. Resumen, un follon tremendo la que he liado....

Pues yo te recomiendo que no sueldes nada al casquillo de la bombilla eso con el tiempo te dará mas problemas y si por alguna otra emergencia y con prisas, te toca cambiar de nuevo la bombilla dime tu como saldrías de esa..

Resumiendo esa pieza tiene 1 numero de serie, una inscripción, a las malas busca en desguaces y haces las cosas bien.



Lo otro si dispones de vagcom tendrías que meter 1 lectura de todos los canales de la confort 46, busca que hay 1 hilo si puedo ahora te lo adjunto de tal procedimiento, piensa que todas las luces traseras van a la centralita y no hay fusible que se encargue de cada lampara.



Espero que no desconfigurases la confort...



Suerte y ves contando.

Share this post


Link to post
Share on other sites

Este es el hilo😉



@Carlisu84 tendrías que meter chincheta ya!!😄

Share this post


Link to post
Share on other sites

De acuerdo, veré a ver que puedo hacer. Ya diré...

Muchísimas gracias



Por cierto, que es la confort?

Share this post


Link to post
Share on other sites
hace 44 minutos, kike87 dijo:

Por cierto, que es la confort?

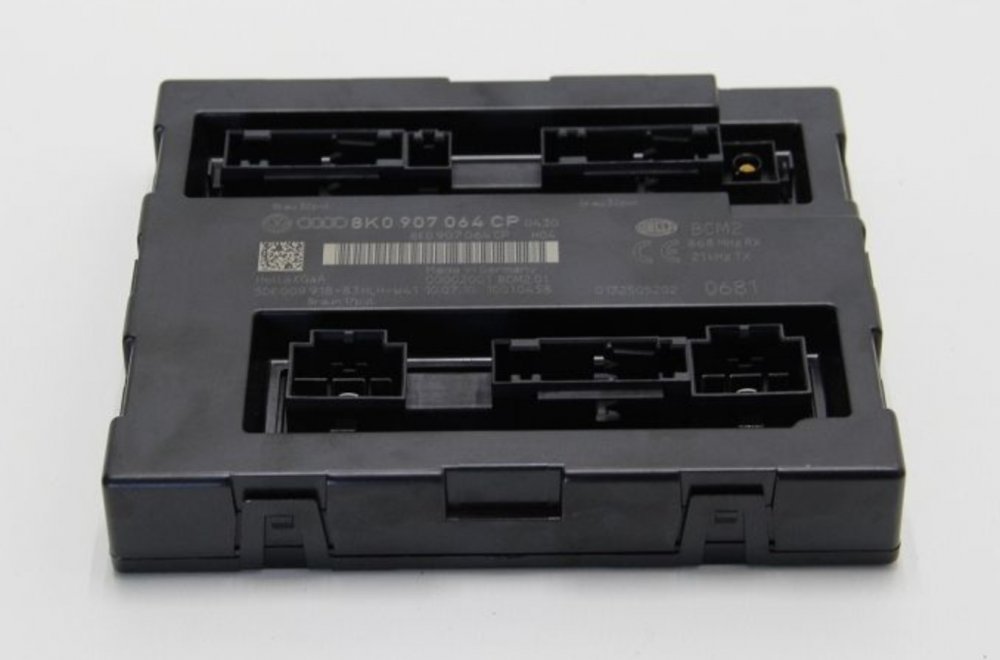

Similar a esto:

control-central-unit-comfort-audi-8k0907289c-8k0907289d-8k0907064e-8k0907064cp-8k0907064cq-8k0907064ae-8k0907064dq.jpg.36e71b38188544f47352ad0caa9c5385.jpg

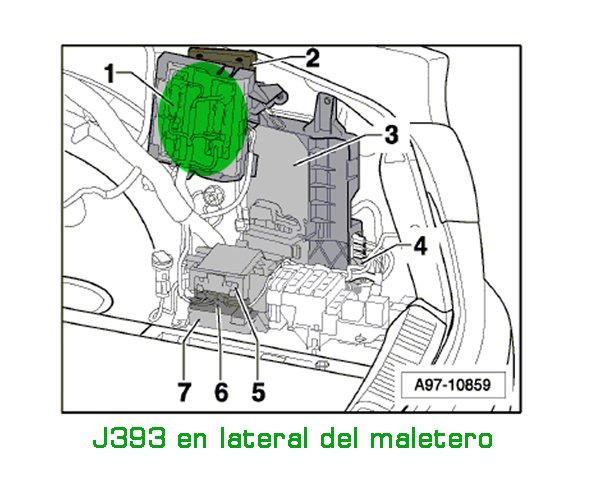

La encontraras abriendo el maletero, zona derecha, la tienes escondida entre el paso de rueda y el interior del maletero, tienes que retirar 1 cubierta

Mas o menos en este lugar CIRCULO VERDE




Se encarga principalmente de gestionar todo el alumbrado de la parte trasera del vehículo, incluso las luces del maletero.



También gestiona las llaves, el cierre y la alarma, vamos una buena pieza!!!🤣



Que tengas suerte.

Edited by matraca

Share this post


Link to post
Share on other sites
hace 2 horas, matraca dijo:

Este es el hilo😉



@Carlisu84 tendrías que meter chincheta ya!!😄



Pues si lo veis de mucha utilidad lo hago.



Por cierto no sé cómo haces pero eres un crack lo que se aprende contigo

Share this post


Link to post
Share on other sites

Pues quizas si que la he desconfigurado....



Primeramente decir que mis pilotos son leds replica, quizás por eso los cables son distintos.



Esta tarde he vuelto a poner los pilotos halogenos en el porton. Estos llevan dos bombillas cada uno, posición y posicion con antiniebla. En ésta última tampoco enciende la posición, antiniebla si, por lo que descarto que el problema esté en el portalamparas del piloto led. Así que es posible que haya desconfigurado algo



Ya veré que puedo hacer porque no tengo vag com. Aún así muchísimas gracias por las aportaciones



Saludos

Share this post


Link to post
Share on other sites
En 5/8/2019 a las 0:24, kike87 dijo:

Pues quizas si que la he desconfigurado....



Primeramente decir que mis pilotos son leds replica, quizás por eso los cables son distintos.



Esta tarde he vuelto a poner los pilotos halogenos en el porton. Estos llevan dos bombillas cada uno, posición y posicion con antiniebla. En ésta última tampoco enciende la posición, antiniebla si, por lo que descarto que el problema esté en el portalamparas del piloto led. Así que es posible que haya desconfigurado algo



Ya veré que puedo hacer porque no tengo vag com. Aún así muchísimas gracias por las aportaciones



Saludos

Que conste que estoy de vacaciones

Pero no me olvido de los temas sin cerrar

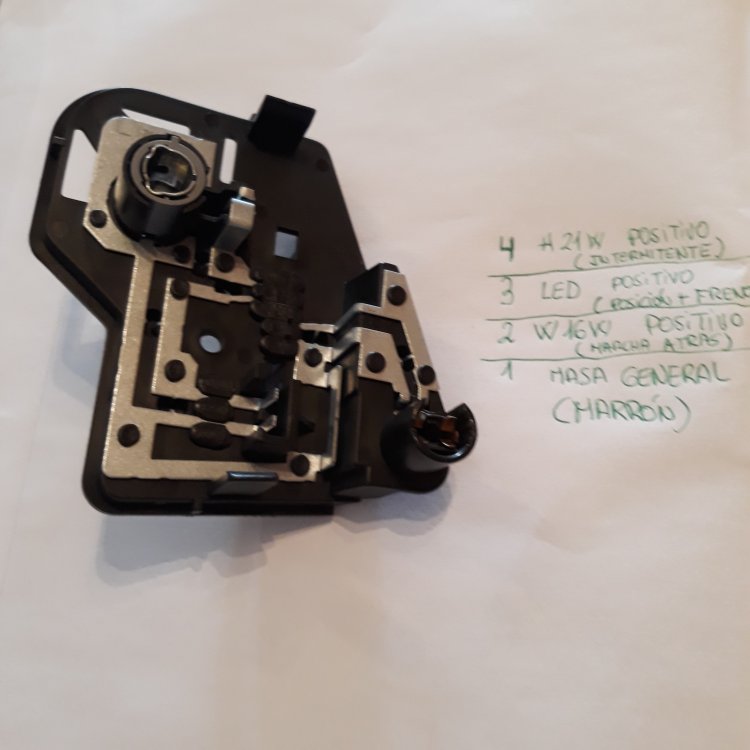

Ahora tu porta lámparas

Lo que pasa que el mío es IZQUIERDO si no te lo regalaría

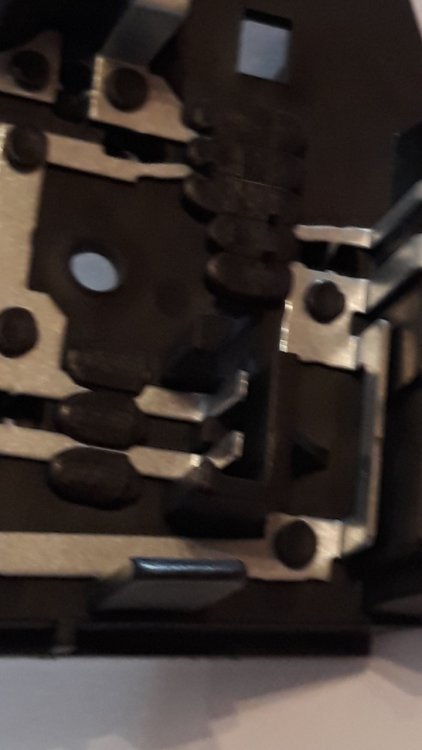

La disposición del cableado

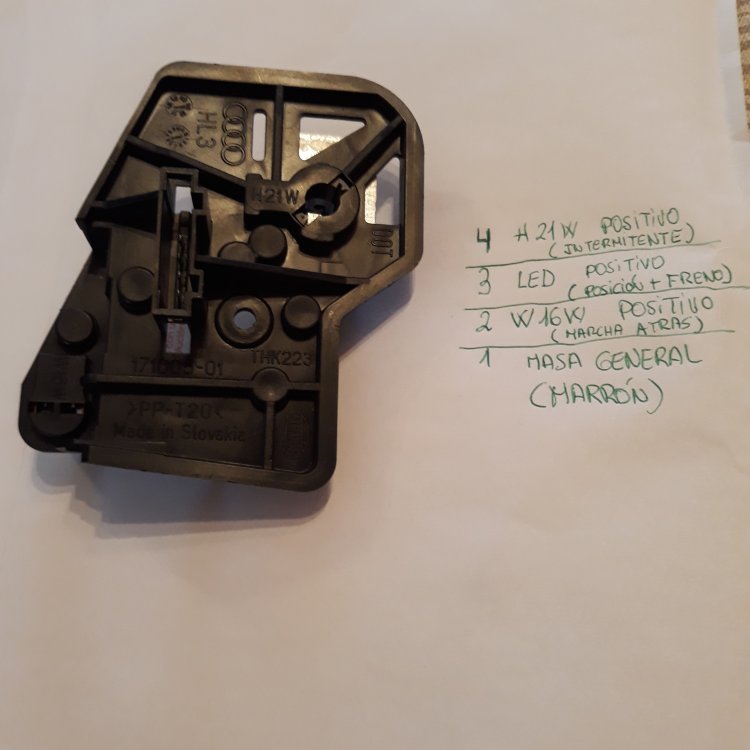

Por detrás lo verás mejor




Te dirás me falta conectar algo...

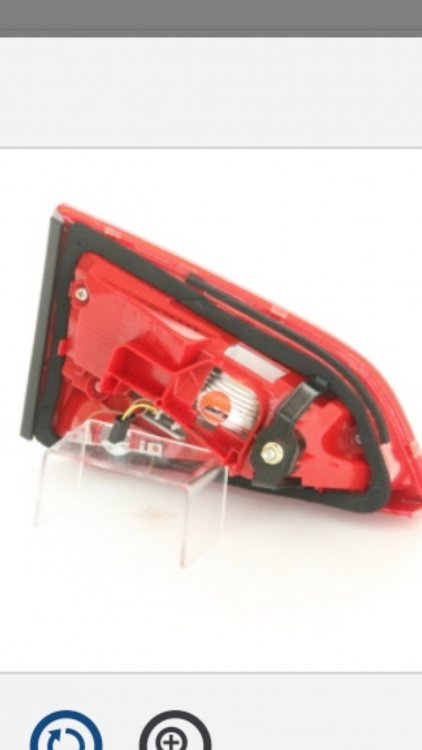

Mira el otro conector

Cable amarillo y marrón que se encarga de la luz de freno y posición en 1 faro de led


 Donde se conecta eso?

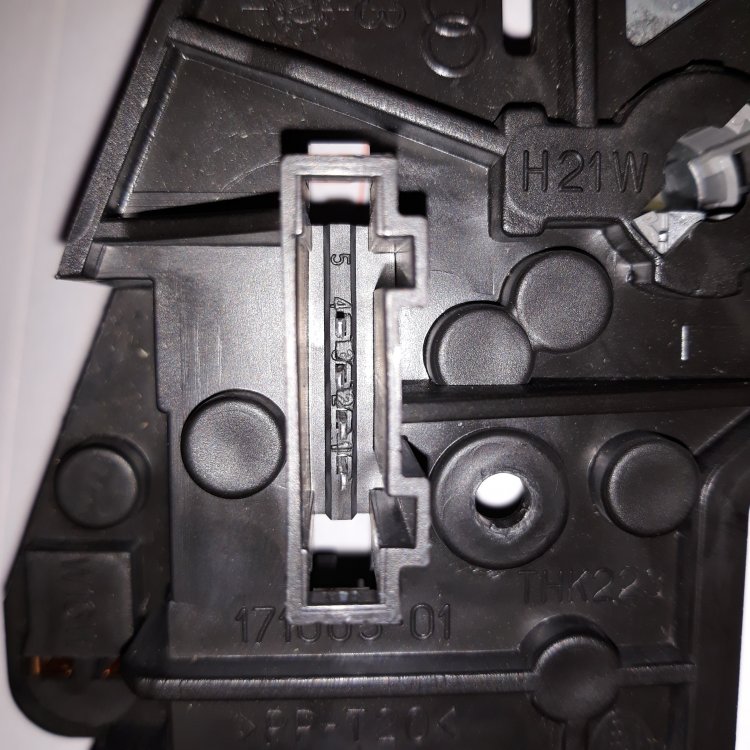

A estas 2 agujas

Cable MARRÓN abajo

Cable AMARILLO arriba



Ya me di cuenta que tienes un buen sarao, la silicona de fundir, para estas cosas no vuelvas a emplearla.

Saludos.
