cherri

Soporte PDA A4 a medida

Recommended Posts

Bueno pues como detallé en el post:



http://www.audisport-iberica.com/foro/inde...showtopic=91916



Aquí dejo el procedimiento seguido para la confección del soporte de mi PDA Acer n311 en mi A4, este método es extensible a cualquier PDA de dimensiones pareciadas a la mía, la importancia de este soporte es que una vez no se utiliza la PDA como navegador en el auto, se retira y no hay indicios que detecte que tenemos accesorios complementarios en el auto.

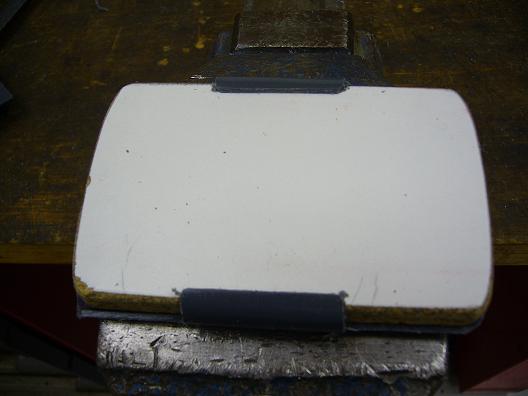

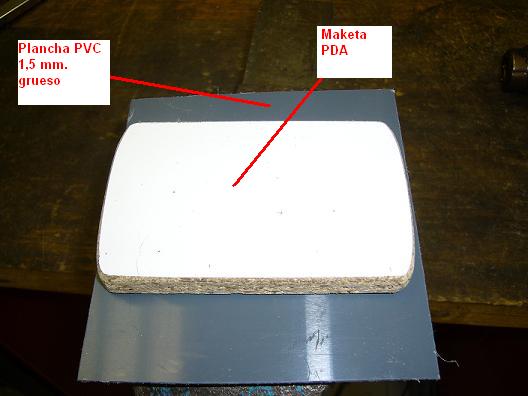

1º- (IMORTANTE),Confeccionar una maketa con las mismas medidas que la PDA, en mi caso la maketa es de madera, como muestra la foto, y hacerse de un planche de PVC con las medidas adecuadas y el color elegido.

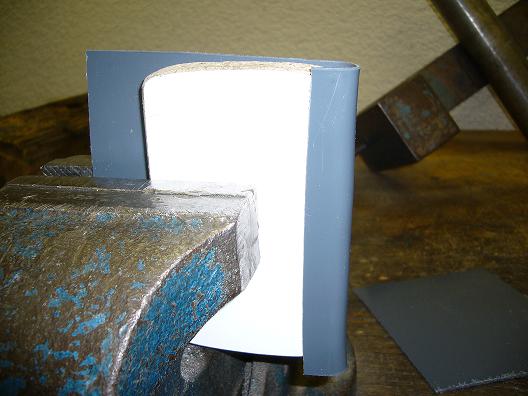

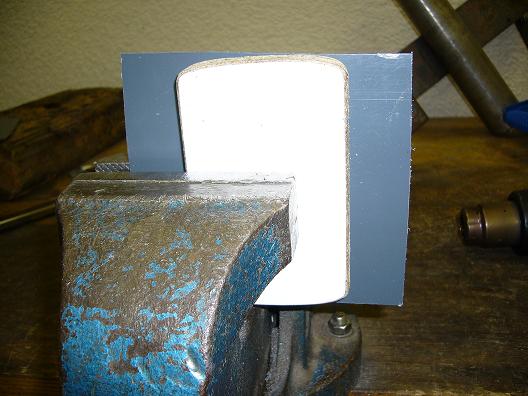

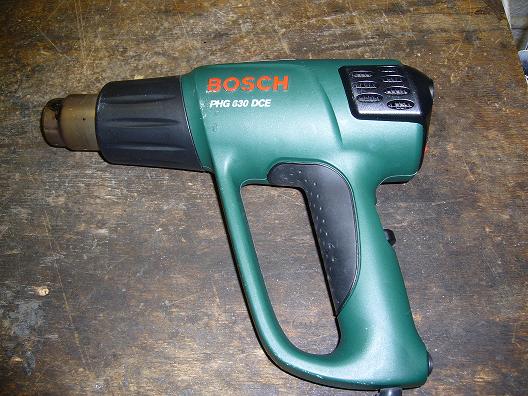

2º.- Prepararse en un soporte para poder proceder a calentar la plancha de PVC y doblar según foto, con este calentador:



Compartir este post


Enlace al post
Compartir en otros sitios

Y sigo con el procedimiento:

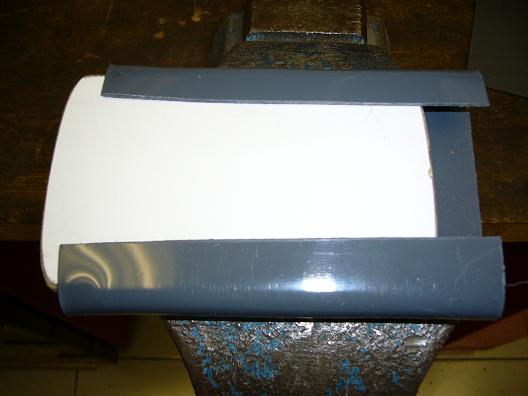

Los dos laterales doblados.






Recortadas las partes que no abrazan a la PDA, queda así (esta foto no se ve muy bien)




Compartir este post


Enlace al post
Compartir en otros sitios

3ª parte, después de recortar lo más justo posible a la PDA, el soporte queda así:

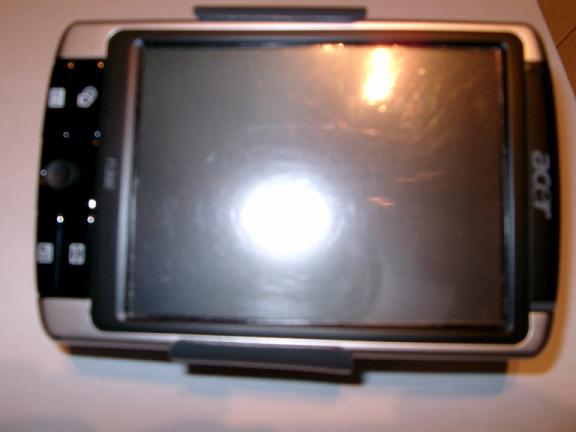

4º- Con la PDA puesta.






Y sigue:

Compartir este post


Enlace al post
Compartir en otros sitios

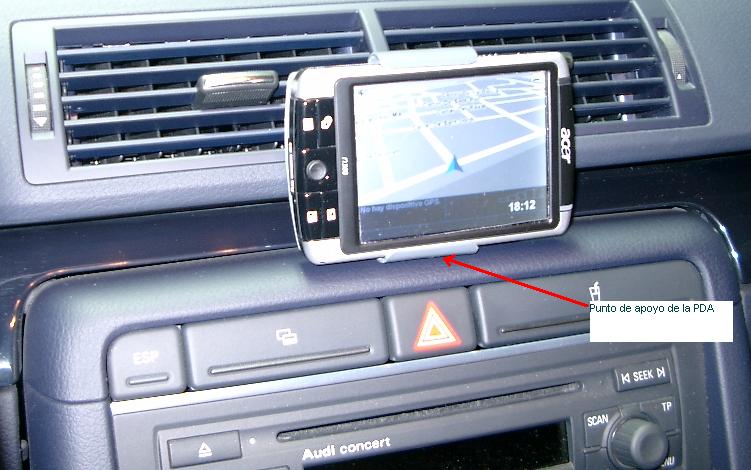

Y ahora queda mas bonita puesta.

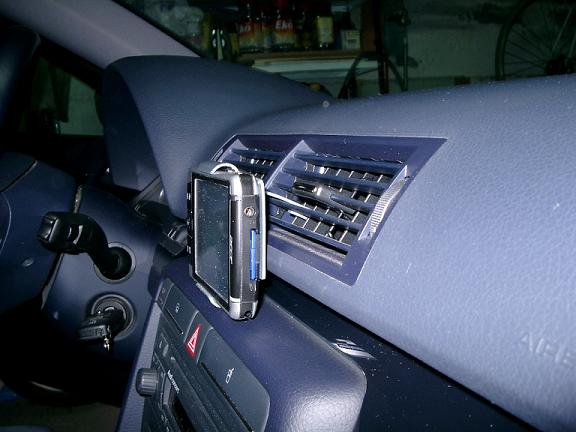

Vista lateral.






Espero que le sirva a alguien.







sl2................cherri

Compartir este post


Enlace al post
Compartir en otros sitios

Ahhhh¡¡¡¡¡. que memoria la mía, me olvidaba del sistema de anclaje, pues aquí vaaa:

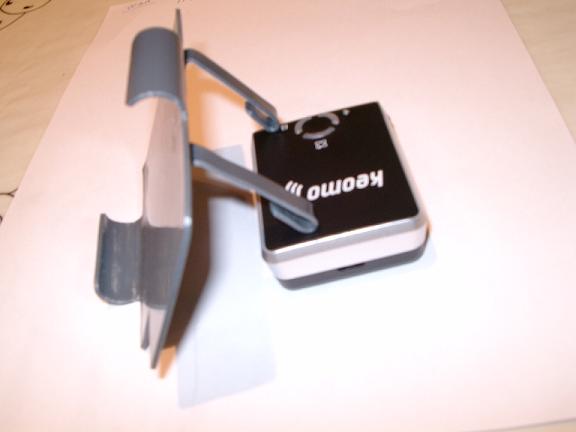

Vista lateral

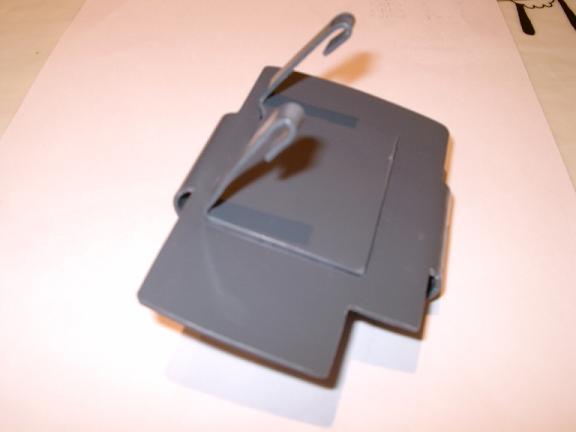

Vista trasera

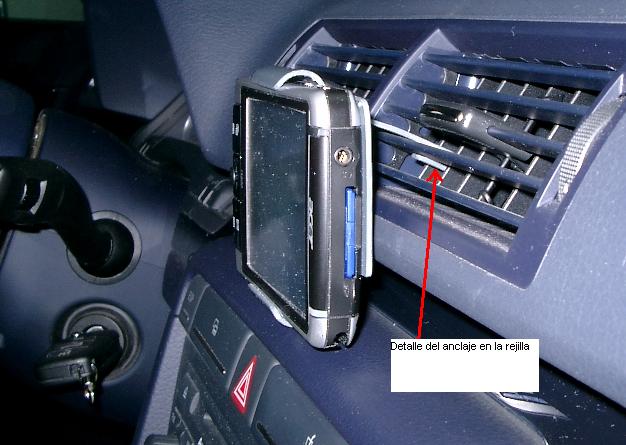

Y detalle del anclaje.








Ahora si que está acabado.



Sl2.................cherri

Compartir este post


Enlace al post
Compartir en otros sitios

Muy trabajado el soporte, queda muy bien, un saludo :crying_anim:

Compartir este post


Enlace al post
Compartir en otros sitios

Me parece buenísimo. :bsh1:



Yo aún no he solucionado dónde poner la PDA, porque no me gustan nada las ventosas habituales, y este sistema me gusta mucho.



Lo más difícil me parece que es el anclaje, para dar con la medida exacta y que quede bien colocada la PDA. ¿Podrías decirnos la medida del anclaje? :bsh1:



Saludos.

Compartir este post


Enlace al post
Compartir en otros sitios

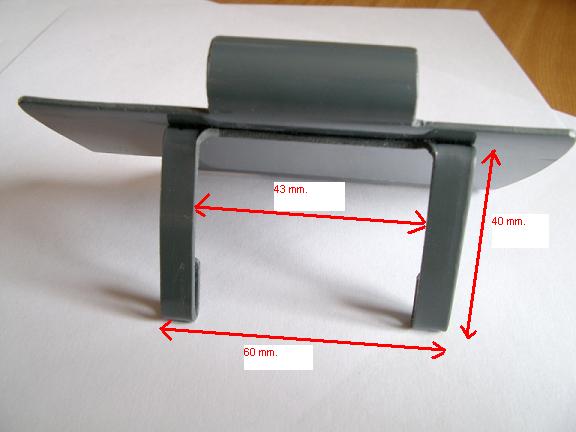

Estas son la medidas:






Espero te ayude, el ángulo de inclinación va agusto, lo que yo tengo son 50º apróximadamente.





sl2............cherri

Compartir este post


Enlace al post
Compartir en otros sitios

me interesa, pero creo que intentaré hacer la pestaña de la derecha más larga para que quede inclinado hacia mi. que os parece?

Compartir este post


Enlace al post
Compartir en otros sitios

X purets:



Ten en cuenta que no tienes mucho espacio en la parte dónde se apoya la PDA.



sl2.........cherri
