BRICO: LIMPIEZA TURBO DE GEOMETRIA VARIABLE Motor AFN

[sata]

Primero limpié la zona de la caracola admisión.

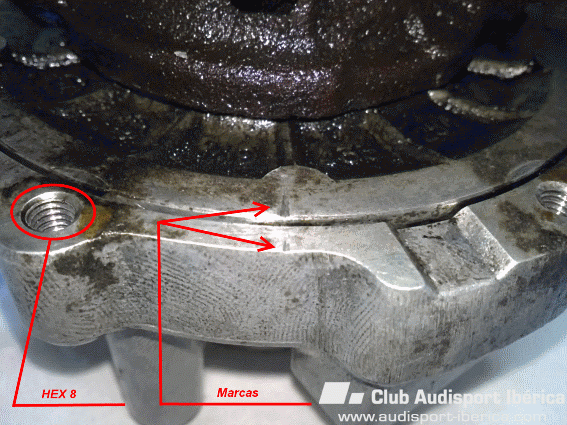

-Antes de abrirla, marcar la posición de la caracola de admisión-cuerpo del turbo con una hoja de sierra.









-Soltar tornillos Hex 8 (6x).

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

-Retirar caracola de admisión. Retirar junta.









-Limpiar hasta que te aburras. Cuando te aburras, aún quedará suciedad. Seguir limpiando. Secar bien, colocar junta y colocar de nuevo la caracola fijándose en la marca. La junta, no la limpié con gasolina, sino con KH-7.

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

De esta caracola, no hay foto antes de limpiar. Esta parte no tiene mucho misterio.

Fijarse de que la junta esté bien acoplada y que no se pellizca al cerrar. Fácil.



Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

Ahora la caracola de escape.

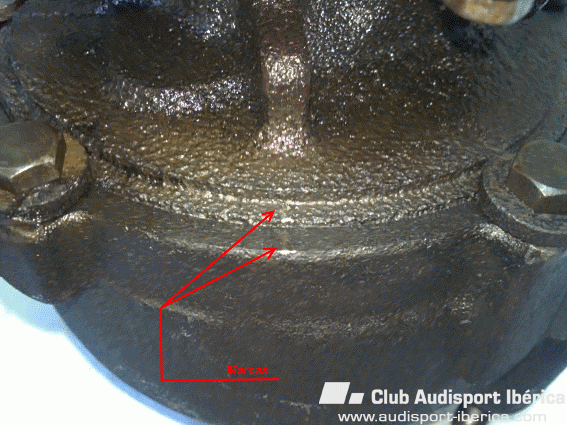

-Marcar caracola de escape-cuerpo del turbo con hoja de sierra.









-Soltar caracola de escape Hex 10 (5x).Caracola hacia abajo para que no se caiga nada al abrir y poder sacar una foto de cómo esta montado, para tener una referencia, en caso de duda al volver a montar.



En mi caso, la caracola estaba muy agarrada y no se quería soltar. Le dí aflojatodo y tampoco. Al final le dí un poco de calor con un secador de pelo para que dilatase la caracola y con la ayuda de un martillo pequeño y golpes muy,muy suaves,salió.

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

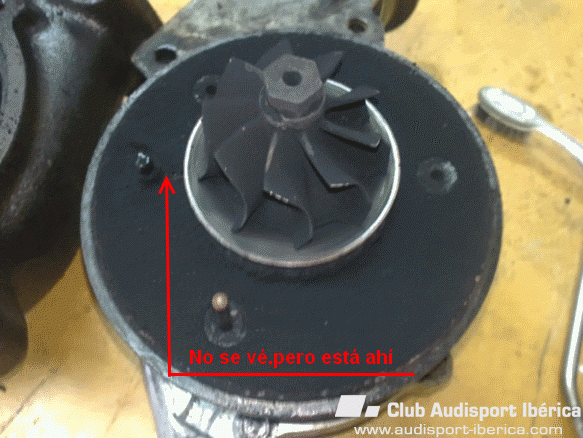

Las aspas de escape :



Fijaros que el alabe que está al lado del tetón, y de la mugre, casi ni se vé, :shocked:

[sata]

Aquí,ya limpia y el alabe a la vista:



Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

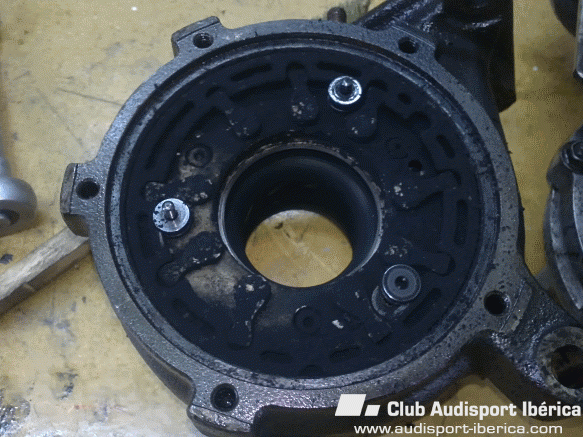

Aquí, vemos la geometría a rebosar de carbonilla: :shocked:



Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

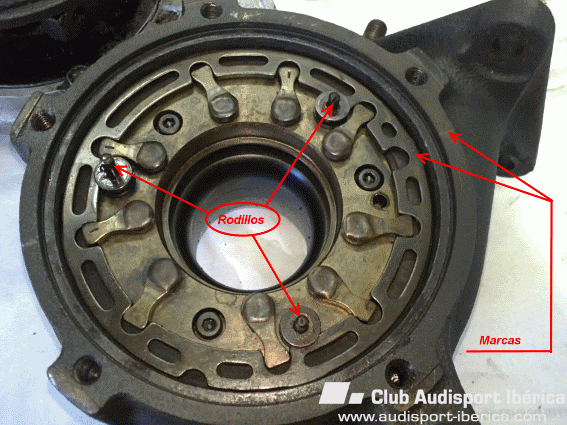

-Antes de mover nada, marcar referencia caracola-corona.









-Retirar rodillos. Yo respeté la posición de cada uno, por si fueran diferentes, que no creo. Por si acaso, respeté su ubicación,así como los rodamientos..



-Retirar los rodamientos que rodean los rodillos.





* Como dije al principio, hay fotos intercaladas de antes y despúes de limpiar,para que se vean mejor las piezas.Obviamente en este paso le geometría estaría todavia sucia.

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

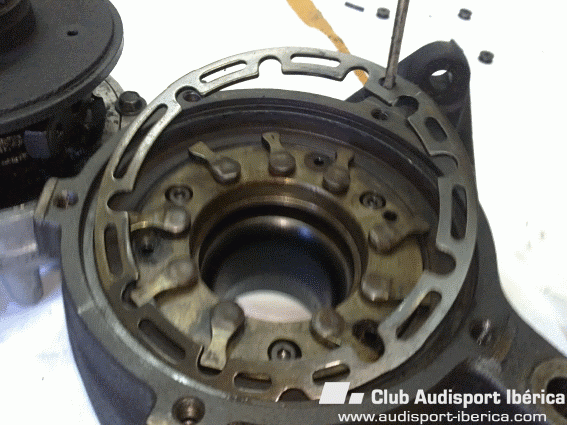

-Retirar corona.



Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

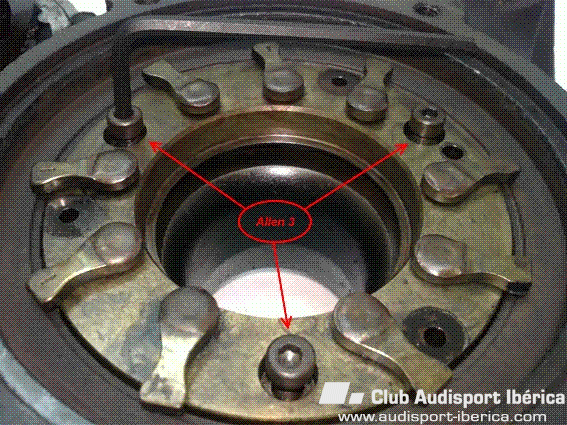

-Soltar tornillos Allen 3 (3x).Aflojatodo y ……paciencia.







En mi caso estaban muy agarrados y al ser tan pequeños, tuve miedo de romperlos. Fúmate un piti... :ranting2: ( mi caso), tómate una cocacola,,,,, :ranting2: , o ayuda a alguien en el foro.... , mientras actúa el aflojatodo.

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

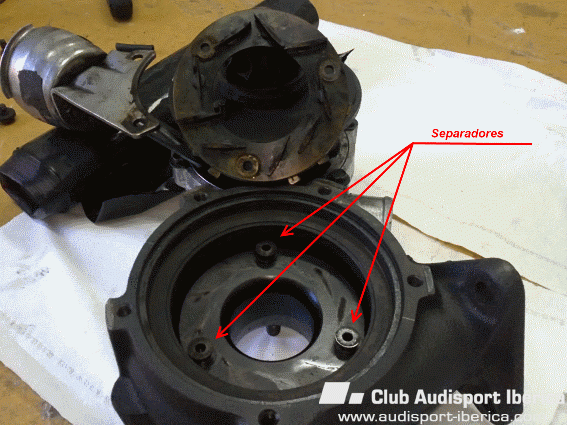

-Retirar separadores.







-Limpiar todo hasta aburrirse.

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

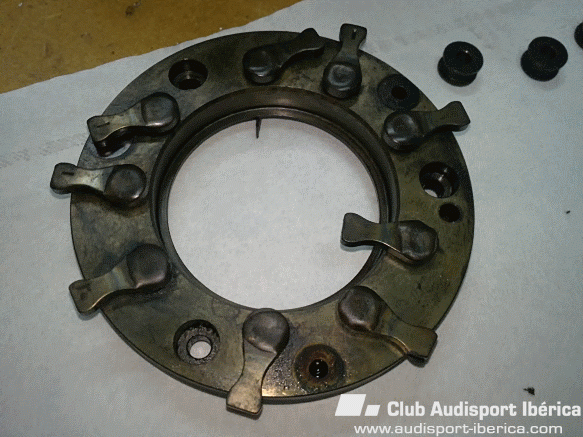

Detalle del disco de la geometría vista por detrás, por así decirlo:





Por favor,no postear todavía.Gracias.

.

Editado 8 de Enero del 2013 por zeimon
tamaño de letra

[sata]

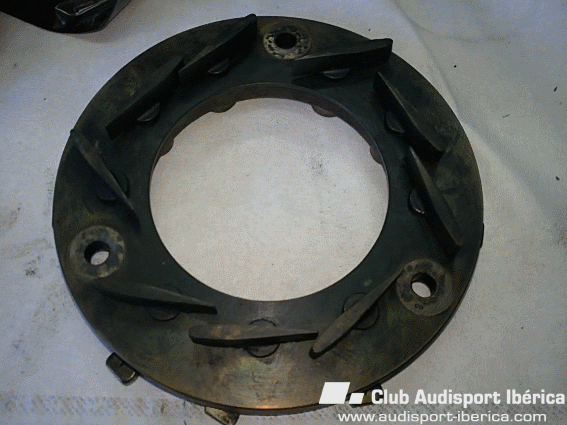

Y por delante:







[sata]

-Montar todo en orden inverso tal y como estaba, y antes de colocar el cuerpo del turbo, comprobar que la geometría gire sin problemas.





- NO hay que lubricar la zona de los alabes.Deben ir así,a pelo.

Tal vez pensemos, que si están lubricados girará mejor, pero seguramente al coger tanta temperatura el lubricante se quedará adherido y conseguiremos que se atasque antes.

[sata]

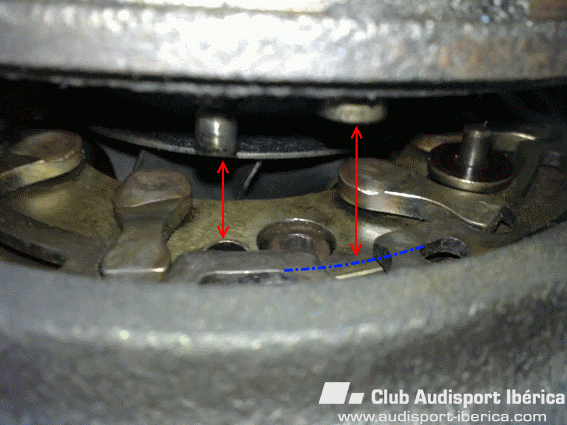

Hacer coincidir el alabe con el diente vacío de la corona y el tetón con su agujero en el disco de la geometría.
