pilotos traseros led

[Shadax]

Creo que será ir probando a sacar la energía desde algún fusible:









[Hernán Diego]

hace 7 minutos, Shadax dijo:

Creo que será ir probando a sacar la energía desde algún fusible:









Si eso me baje un pdf con todos los fusibles del auto el tema que si alguien lo hizo estaría bueno que cuente bien como fue la coneccion



Yo hasta el otro fin de semana imposible andar haciendo experimentos

[Shadax]

Creo que quien lo ha hecho incluyendo dinámicos lo que ha hecho es aprovechar la toma 12v del mechero del maletero; pero como nuestras berlinas no llevan es una p*tada. Pero así, en frío, viendo que el fusible 9 del bloque A es para los pilotos traseros, pues puede ser un candidato para extraer la energía de ahí.



A ver si hay alguien que lo haya hecho en una berlina y nos pueda ilustrar.

[Hernán Diego]

Justo ahora, Shadax dijo:

Creo que quien lo ha hecho incluyendo dinámicos lo que ha hecho es aprovechar la toma 12v del mechero del maletero; pero como nuestras berlinas no llevan es una p*tada. Pero así, en frío, viendo que el fusible 9 del bloque A es para los pilotos traseros, pues puede ser un candidato para extraer la energía de ahí.



A ver si hay alguien que lo haya hecho en una berlina y nos pueda ilustrar.

OK es bueno saberlo y si a ti te quedo alguna duda del procedimiento yo lo tengo fresco en la cabeza te puedo ayudar



Los dinámicos los puse a un wago de 5 osea 4 están y uno libre para luego llevarlo a otro sitio



Pregunta con confianza que te doy una mano sin problemas

[Hernán Diego]

Para los que se preguntan que le pasa a este tío con wago esto wago lo otro aquí les muestro



Hay de varios pines yo use de 1 y de 5





[Hernán Diego]

Levantan ponen el cable y cierran no hacen empalmes nada y queda que no se sale y encima los encinto por las dudas ahora les busco links de Amazon

[falsofiltro]

Lo de los dinámicos es una asignatura que yo también tengo pendiente, no había visto el fusible 9 que mencionais, solo queda saber si tiene energía bajo contacto y aquí quizá haga una pregunta tontísima pero, todos los fusibles van a 12V?

[Hernán Diego]

Aquí en Amazon el de 1 a 1



Wago 221-2411 Compact Connection Terminal for All Conductor Types 2-Conductor Clamp with Actuation Levers Transparent Pack of 60 https://www.amazon.de/dp/B08X6CPFNR/ref=cm_sw_r_apan_glt_i_MAZBYF14HD0TG0T96DE7







Aquí en Amazon el de 5 pines



5x Wago Terminal 221-415 32A 450V Connection Terminal 5-Pin with Lever https://www.amazon.de/dp/B078XL56P7/ref=cm_sw_r_apan_glt_i_05BFWDQM82D9JJR6C4KZ?_encoding=UTF8&psc=1





Abrazo

[Hernán Diego]

hace 1 minuto, falsofiltro dijo:

Lo de los dinámicos es una asignatura que yo también tengo pendiente, no había visto el fusible 9 que mencionais, solo queda saber si tiene energía bajo contacto y aquí quizá haga una pregunta tontísima pero, todos los fusibles van a 12V?

Eso no sabría decirlo y mi sentido común diría que no



Pero lo uni a un cable de 12 volts con corriente como ser las luces del maletero por el mero hecho de probar y lo probé a ambos cables y no me funcionó y esos obvio llevan corriente siempre

[Hernán Diego]

hace 3 minutos, falsofiltro dijo:

Lo de los dinámicos es una asignatura que yo también tengo pendiente, no había visto el fusible 9 que mencionais, solo queda saber si tiene energía bajo contacto y aquí quizá haga una pregunta tontísima pero, todos los fusibles van a 12V?

Estaría bueno que alguna alma caritativa nos ayude.. Yo es que no lo sé y no me avergüenza decir que no lo se



Si lo sabría lo indicaría pero bueno toca esperar que nos tiren un cable





[Shadax]

hace 9 minutos, Hernán Diego dijo:

Pregunta con confianza que te doy una mano sin problemas



Sin problema Hernán, por ahora creo que lo tengo prácticamente todo bien atado ( mentalmente ) a excepción de un par de cosas:



   - ¿El cableado que pasa desde los pilotos interiores ( portón ) hasta la centralita es suficientemente largo verdad? Lo digo porque cuando se cierra el portón, como el cableado pasa por la "columna", ésta arrastra el cableado hacia adentro y me da la impresión de que tirará de los pines de la centralita



   - ¿La centralita solamente tiene un punto de anclaje verdad ( solo está atornillada por 1 punto )?



Creo que con todo esto ya tendré mi esquema mental completo.

[falsofiltro]

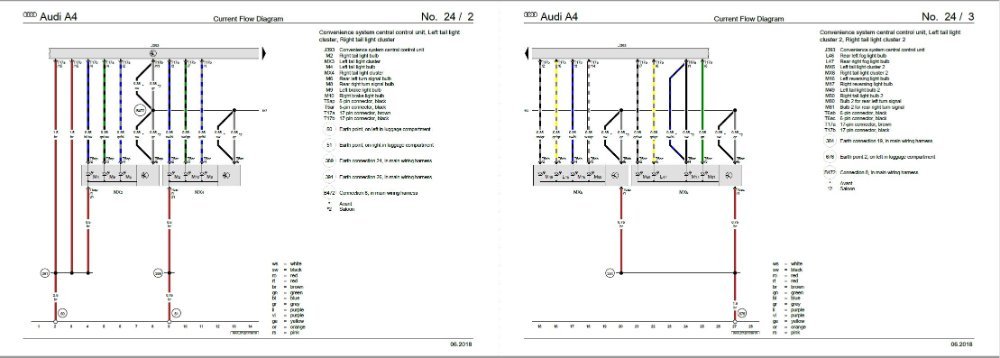

La única info que puedo aportar son los esquemas eléctricos de lo que creo que son los leds traseros



(en buena calidad -> https://i.imgur.com/AdKppaU.jpg)





Ahí se ve como 1 cable cada faro sale y se unen los 4 juntos para parar al pin 11 del conector T17b que supongo que será el negro, pero en claro no saco nada

Editado 6 de Marzo del 2022 por falsofiltro

[falsofiltro]

hace 1 minuto, Shadax dijo:



Sin problema Hernán, por ahora creo que lo tengo prácticamente todo bien atado ( mentalmente ) a excepción de un par de cosas:



   - ¿El cableado que pasa desde los pilotos interiores ( portón ) hasta la centralita es suficientemente largo verdad? Lo digo porque cuando se cierra el portón, como el cableado pasa por la "columna", ésta arrastra el cableado hacia adentro y me da la impresión de que tirará de los pines de la centralita



   - ¿La centralita solamente tiene un punto de anclaje verdad ( solo está atornillada por 1 punto )?



Creo que con todo esto ya tendré mi esquema mental completo.



El cableado que pasa por la bisagra del maletero mi consejo es que lo lleves hasta el final junto a los mismos cables que bajan, así no se te va a partir. Vas a gastar mucha cinta de tela y es un lugar no muy fácil de acceder pero así no se queda pillado con el muelle ni nada

[Shadax]

Gracias falsofiltro. Sí, sé que se pasa por la columna/bisagra, por eso preguntaba lo de la longitud porque si tienes que llevar el cable hasta el final, me parece muy "hondo". Luego sacaré los cables y los mediré a ver... Sobre la cinta de tela, la suerte que tengo es que compré un montón de ella hace tiempo y tengo exceso de cinta de tela

[falsofiltro]

Justo ahora, Shadax dijo:

Gracias falsofiltro. Sí, sé que se pasa por la columna/bisagra, por eso preguntaba lo de la longitud porque si tienes que llevar el cable hasta el final, me parece muy "hondo". Luego sacaré los cables y los mediré a ver... Sobre la cinta de tela, la suerte que tengo es que compré un montón de ella hace tiempo y tengo exceso de cinta de tela



Del largo de los cables ni te preocupes, sobra por todos lados
