Buenas !!

Ya tengo la mitad de las piezas que necesito para hacer el mod.

Tengo ya los reles, y estoy a la espera de las tiras de led, que vendra en uno o dos dias.

Tengo una duda con las conexiones del relé.

En el relé tenemos cuatro canales:

Canal 1, Positivo de la puerta

Canal 2, Positivo tira de led

Canal 3, Positivo panel puerta

Canal 4, Negativo tira led con Negativo panel puerta.



Estaría correcto así?

Editado 17 de Diciembre del 2019 por javifull

[Tineo]

hace 29 minutos, javifull dijo:

...

En el relé tenemos cuatro canales:

Canal 1, Positivo de la puerta

Canal 2, Positivo tira de led

Canal 3, Positivo panel puerta

Canal 4, Negativo tira led con Negativo panel puerta.



Estaría correcto así?



correcto!

[javifull]

hace 1 hora, Tineo dijo:

correcto!

Gracias!

Seguiré informado del proceso

[javifull]

Buenas de nuevo!

Ayer empecé con el brico, desmonte un panel y estuve peleando para meter la tira de led y que quedara bien, pero no se que pasaba que por los extremos, no llegaba a quedar bien del todo.

Al pasar la curva de la moldura, la punta de la tira led, terminaba mas salida. No me termina de gustar el resultado y e terminado quitando. De todas formas, en el pedido, me equivoque y pedí una tira de cada color, en vez de dos de cada. Pero no se si seguir con el brico o ir viendo como van estos que acaban de salir en aliexpres.

https://es.aliexpress.com/item/4000384050363.html?spm=a2g0o.detail.1000013.7.2bd61d63AqImwz&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=31ec218d-937d-4240-8eca-caea33c6e57e



La verdad es que es una pasta, y a saber si funciona como debe . Pero lleva el kit completo de luz ambiental.



[parroco]

Un brico de categoria, un 20 sobre 10; lo que no comprendo muy bien para que son los Relés ópticos Mager, yo en su dia monte estas tiras de luz en un BMW E60 y las conecte directamente con los transformadores negros que traen las propias tiras de led, sin usar esos Relés ópticos Mager  y funcionan perfectamente, muchas gracias por el brico, eres un crack, si puedes explicame la funcion de los Relés ópticos Mager

un saludo y felices fiesta.

[FrA1l3]

En 27/12/2019 a las 13:34, javifull dijo:

Buenas de nuevo!

Ayer empecé con el brico, desmonte un panel y estuve peleando para meter la tira de led y que quedara bien, pero no se que pasaba que por los extremos, no llegaba a quedar bien del todo.

Al pasar la curva de la moldura, la punta de la tira led, terminaba mas salida. No me termina de gustar el resultado y e terminado quitando. De todas formas, en el pedido, me equivoque y pedí una tira de cada color, en vez de dos de cada. Pero no se si seguir con el brico o ir viendo como van estos que acaban de salir en aliexpres.

https://es.aliexpress.com/item/4000384050363.html?spm=a2g0o.detail.1000013.7.2bd61d63AqImwz&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=31ec218d-937d-4240-8eca-caea33c6e57e



La verdad es que es una pasta, y a saber si funciona como debe . Pero lleva el kit completo de luz ambiental.





Hola! El truco para las dobleces es recortar un poco la parte de la tira que se supone sujeta la propia tira, vamos la parte plana que no lleva "cable". De ese modo no hace un curva demasiado cerrada y no se sale la tira de su sitio. Prueba a recortarlo y verás la diferencia. No sirve con un corte, tienes que recortar medio centímetro para eso.





En 27/12/2019 a las 15:16, parroco dijo:

Un brico de categoria, un 20 sobre 10; lo que no comprendo muy bien para que son los Relés ópticos Mager, yo en su dia monte estas tiras de luz en un BMW E60 y las conecte directamente con los transformadores negros que traen las propias tiras de led, sin usar esos Relés ópticos Mager  y funcionan perfectamente, muchas gracias por el brico, eres un crack, si puedes explicame la funcion de los Relés ópticos Mager

un saludo y felices fiesta.



Hola! Los relés los ponemos porque no hay alimentación +12V en las salidas de la centralita de la puerta, entonces para alimentar las tiras tenemos que utilizar la propia alimentación permanente que entra a la centralita. De ahí que tengamos que utilizar relés, para que sólo se encienda la tira cuando se enciende la iluminación ambiental.



El hecho de usar relés ópticos a un relé normal, es por dos motivos importantes:

1.- El consumo de un relé óptico es casi nulo, de muy pocos mAh y evitamos que el coche nos corte la alimentación a las puertas si conectamos un relé normal por consumo excesivo de la unidad.

2.- Comodidad. Quiero decir, un relé óptico ocupa 1/3 del tamaño de un relé normal y además no emite ruido alguno al activar/desactivar porque como bien indica es óptico (internamente un led) por lo que cada vez que enciende la luz o se apaga, no oiremos el "clack" típico de los relés normales.



saludos!

[parroco]

hace 56 minutos, FrA1l3 dijo:



Hola! El truco para las dobleces es recortar un poco la parte de la tira que se supone sujeta la propia tira, vamos la parte plana que no lleva "cable". De ese modo no hace un curva demasiado cerrada y no se sale la tira de su sitio. Prueba a recortarlo y verás la diferencia. No sirve con un corte, tienes que recortar medio centímetro para eso.







Hola! Los relés los ponemos porque no hay alimentación +12V en las salidas de la centralita de la puerta, entonces para alimentar las tiras tenemos que utilizar la propia alimentación permanente que entra a la centralita. De ahí que tengamos que utilizar relés, para que sólo se encienda la tira cuando se enciende la iluminación ambiental.



El hecho de usar relés ópticos a un relé normal, es por dos motivos importantes:

1.- El consumo de un relé óptico es casi nulo, de muy pocos mAh y evitamos que el coche nos corte la alimentación a las puertas si conectamos un relé normal por consumo excesivo de la unidad.

2.- Comodidad. Quiero decir, un relé óptico ocupa 1/3 del tamaño de un relé normal y además no emite ruido alguno al activar/desactivar porque como bien indica es óptico (internamente un led) por lo que cada vez que enciende la luz o se apaga, no oiremos el "clack" típico de los relés normales.



saludos!

Ok aclarado y muy bien explicado, repito eres un crack, un saludo y muchas gracias por tu aclaracion.

[Javito]

En 27/12/2019 a las 13:34, javifull dijo:

Buenas de nuevo!

Ayer empecé con el brico, desmonte un panel y estuve peleando para meter la tira de led y que quedara bien, pero no se que pasaba que por los extremos, no llegaba a quedar bien del todo.

Al pasar la curva de la moldura, la punta de la tira led, terminaba mas salida. No me termina de gustar el resultado y e terminado quitando. De todas formas, en el pedido, me equivoque y pedí una tira de cada color, en vez de dos de cada. Pero no se si seguir con el brico o ir viendo como van estos que acaban de salir en aliexpres.

https://es.aliexpress.com/item/4000384050363.html?spm=a2g0o.detail.1000013.7.2bd61d63AqImwz&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=31ec218d-937d-4240-8eca-caea33c6e57e



La verdad es que es una pasta, y a saber si funciona como debe . Pero lleva el kit completo de luz ambiental.





Pues yo esos los he visto puesto a un A3 en Instagram y me volví loco pensando como había hecho eso ya que de origen no existe y que además lo pueda cambiar de color en el mmi... a mi me parecen demasiadas luces pero bueno siempre puedes poner las que quieras! Y como controlan el color desde el mmi? Viene algún controlador y SD para su instalación o algo?

[javifull]

hace 19 horas, Javito dijo:



Pues yo esos los he visto puesto a un A3 en Instagram y me volví loco pensando como había hecho eso ya que de origen no existe y que además lo pueda cambiar de color en el mmi... a mi me parecen demasiadas luces pero bueno siempre puedes poner las que quieras! Y como controlan el color desde el mmi? Viene algún controlador y SD para su instalación o algo?

Igual me vine arriba cuando los vi por primera vez .

Pensaba que eran original de Audi, como marcaba la referencia como pieza original... Desde luego es un kit que an arreglado ellos . No se cómo podrá hacerlo con el mmi , supongo que será alguna especie de interface que se encarga de darle más o menos potencia para que cambie de color .

Ahora los veo algo exagerados la verdad .

Yo, supongo que esta semana volveré al ataque con las luces otra vez .

Un amigo tiene un A4 Avant del 2017 y viene con todo el kit de iluminación de ambiente, está impresionante , por eso pensaba que lo del kit de luces podía haber sido algo original pero adaptado para el nuestro .

El viernes también subí en un Q3 spotback recién entregado , y la iluminación de ambiente ya van integradas en la misma moldura , pero con un hilo de fibra en todo el medio de la moldura , nada de enfocarla hacia abajo o esconderla de alguna forma . Esta muy bonita tambien, pero me sigue gustando más las de los A4

[Tineo]

En 12/1/2020 a las 12:10, Javito dijo:



Pues yo esos los he visto puesto a un A3 en Instagram y me volví loco pensando como había hecho eso ya que de origen no existe y que además lo pueda cambiar de color en el mmi... a mi me parecen demasiadas luces pero bueno siempre puedes poner las que quieras! Y como controlan el color desde el mmi? Viene algún controlador y SD para su instalación o algo?



Precisamente lo he visto en otro lado "Surface Lighting colour" y me llamó la atencion

https://dam.sg/product/audi-genuine-parts-audi-8v-a3-s3-rs3-original-dashboard-trim-ambient-light/





lo más soprendente es que tiene que haber un menú oculto que se puede activar o bien con algun tipo de firmware de mmi "retocado". Estos asiaticos son la caña.

[Javito]

hace 6 horas, javifull dijo:

Igual me vine arriba cuando los vi por primera vez .

Pensaba que eran original de Audi, como marcaba la referencia como pieza original... Desde luego es un kit que an arreglado ellos . No se cómo podrá hacerlo con el mmi , supongo que será alguna especie de interface que se encarga de darle más o menos potencia para que cambie de color .

Ahora los veo algo exagerados la verdad .

Yo, supongo que esta semana volveré al ataque con las luces otra vez .

Un amigo tiene un A4 Avant del 2017 y viene con todo el kit de iluminación de ambiente, está impresionante , por eso pensaba que lo del kit de luces podía haber sido algo original pero adaptado para el nuestro .

El viernes también subí en un Q3 spotback recién entregado , y la iluminación de ambiente ya van integradas en la misma moldura , pero con un hilo de fibra en todo el medio de la moldura , nada de enfocarla hacia abajo o esconderla de alguna forma . Esta muy bonita tambien, pero me sigue gustando más las de los A4



hace 20 minutos, Tineo dijo:



Precisamente lo he visto en otro lado "Surface Lighting colour" y me llamó la atencion

https://dam.sg/product/audi-genuine-parts-audi-8v-a3-s3-rs3-original-dashboard-trim-ambient-light/





lo más soprendente es que tiene que haber un menú oculto que se puede activar o bien con algun tipo de firmware de mmi "retocado". Estos asiaticos son la caña.

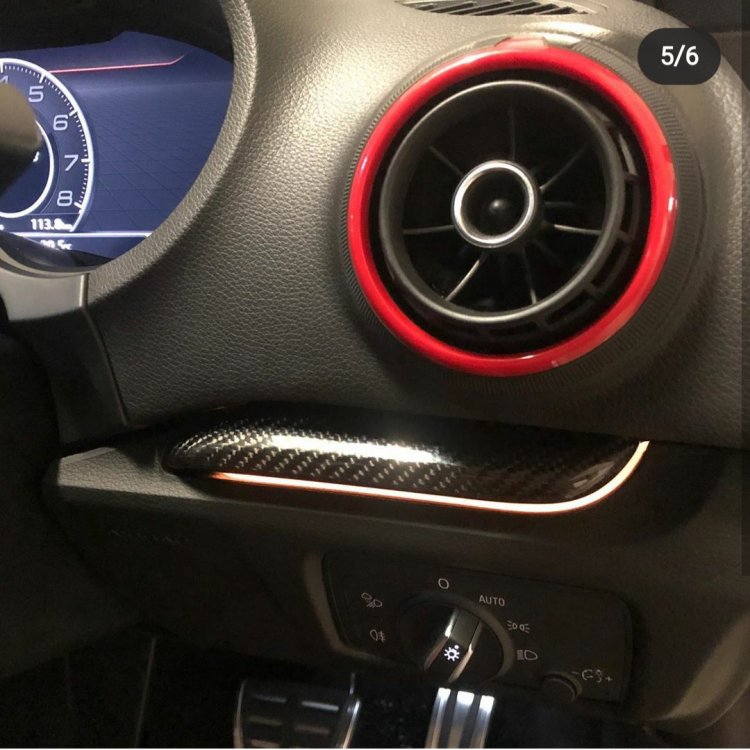

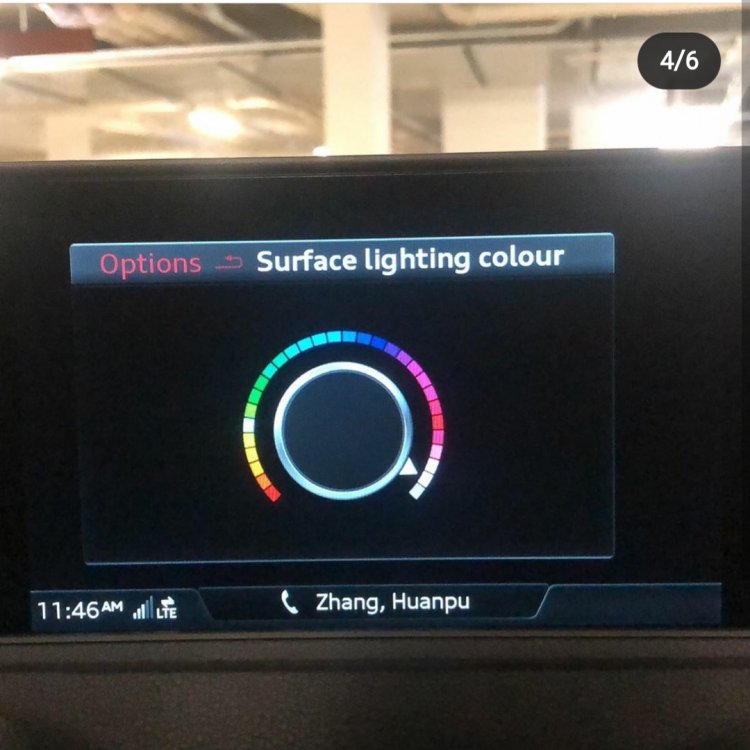

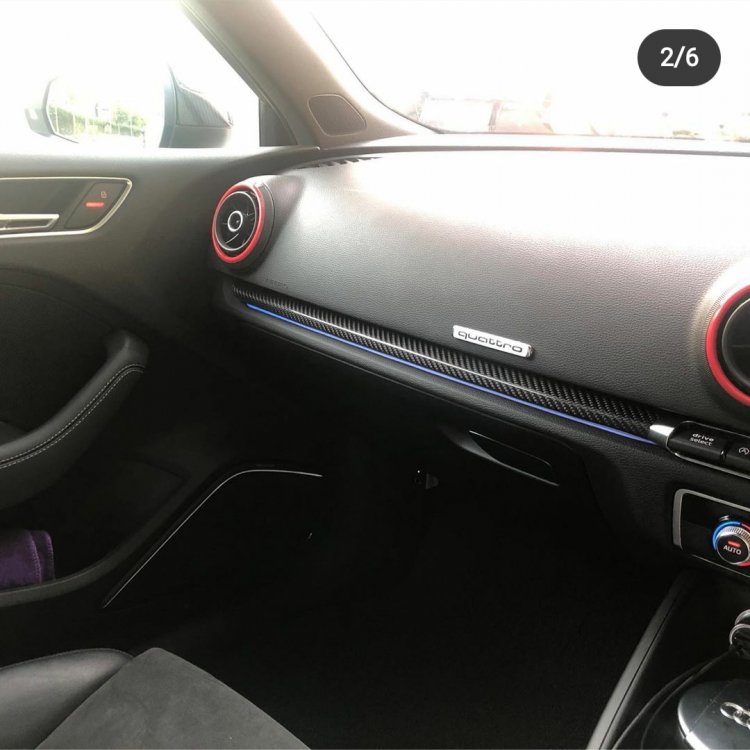

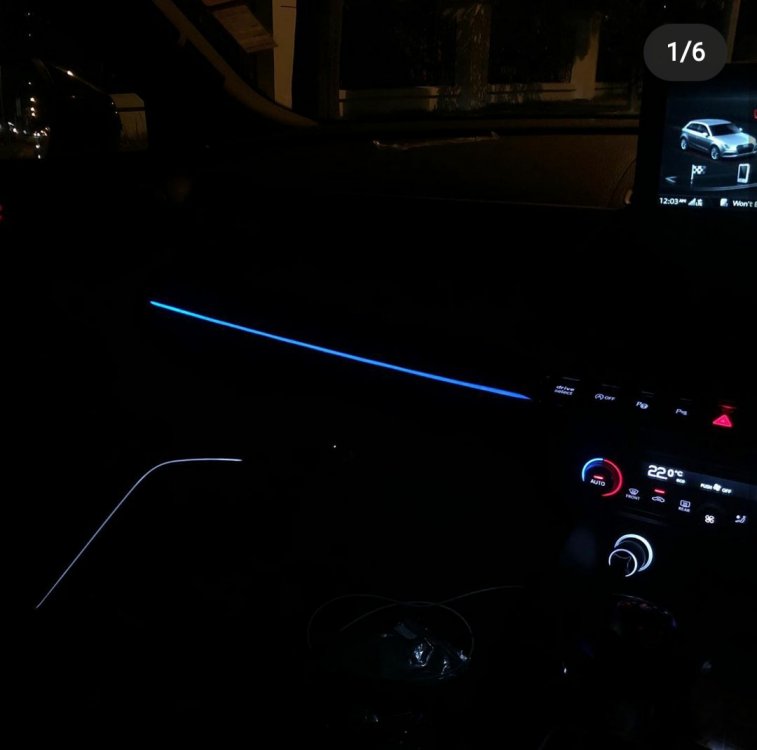

Estas fotos son reales de un chico que vi por instagram...









Igual tenemos un menú oculto y se puede activar al enchufar ese kit... desde luego lleva luces de más, las de los aireadores por ejemplo para mi sobran, pero poniendo las molduras y alguna más como este chico yo creo que queda de miedo, en carbono no van mucho con mi coche pero eso siempre se puede vinilar!

[javifull]

Bueno, pues ya tengo el 80% hecho. Lo tengo todo colocado en su sitio, a falta de hacer las conexiones en la puerta.

Mi problema empieza aqui; tengo los masificado el conector de las puertas. Mi coche no venia con la luz warning en las puertas y tambien lo instalé. Ahora, en el masa tengo ya dos cables mas aparte del que viene de serie. Mas otro positivo mas al lado.

Creo que o encuentro como habilitar otro canal nuevo para masa por lo menos, o poner otro terminal nuevo desde 0 para que no se masifique con tanto cable.

Por ahora, me quedo sin poder ni probar el resultado y con el panel desmontado. Ya veremos como lo veo mañana.



Ademas, estoy esperando los tiradores de las puertas con led tambien, espero que no vayan conectados a esos terminales tambien

Editado 13 de Enero del 2020 por javifull

[javifull]

Instalé una roja para ver como queda, pero me convence mas la blanca

[javifull]

Buenas a todos!

Pues ya lo tengo terminado.



Al final, e resuelto la masificacion del masa llevándolo al masa de las elevalunas. También e optado por modificar una fastom, para meterlo directamente en el positivo de las puerta sin tener que modificar nada del cableado original.Por lo demas, todo igual.





[javifull]

El resultado me gusta mucho la verdad, este mod me a hecho asegurar mejor las conexiones que hice con las las luces warning.

Peeero, como todo no podiar salir asi de bonito; las luces no son del mismo tono que las del posa vasos de origen. Es como si fuera una especie de blanco azulado o algo si. Y eso que comprer dos partidas de tiras led, las dos elegidas en color blanco.

En las fotos no se aprecia tanto como en directo.

Ya veremos que hago al final, pero elegí poner color blanco para que fuera toda la iluminacion ambiente en mismo tono, y tambien porque al estar apagado, apenas se aprecia que tienes una tira led.
