Ya tengo mi Pathnoise


ARLONG

Publicaciones recomendadas

Macho en coche marca Audi:



Los colores que indican las intrucciones del Phatnoise para conectar en el conector macho de 8 pines del coche son:



Pin 13 = orange, Pin 14 = pink, Pin 15 = black, Pin 16 = blue, Pin 17 = yellow,

Pin 18 = brown/black, Pin 19 = white, Pin 20 = red



El conector macho del coche es el siguiente:



13 16 19

. 15 18

14 17 20



Si fuera el aéreo hembra que se conecta en el del coche sería



19 16 13

. 18 15

20 17 14



Estos pines corresponden a:



13 = CH Data, 16 = BATT +, 19 = LCH, 15 = Clock, 18 = masa, 14 = Data out, 17 = ACC+, 20 = RCH



Por ultimo, la configuración del conector Phatnoise hembra de 13 pines es la siguiente (estimo al 96,45%):



----------------------13 (Data out)



9 (Clock)----10 (BATT)---11 (Data in)---12 (vacío)



5 (Tierra)----6 (vacío)-----7 (ACC)-------8 (vacío)



1 (LCH)------2 (Masa)------3 (RCH)------4 (Masa audio)



Si observas verás que en este conector existen dos masas más que el de la madre Audi:



Una corresponde al pin 5 (masa del chasis) y la otra masa es la del pin 2 o 4 (es lo mismo puesto que son las masas de Audio y con una, la que procede de 18 es suficiente).



Si haces el favor, comprueba que en el pin 10 hay siempre corriente de 12V y en el 7 corriente de 12V cuando conectas la radio.



Saludos





Otro phatnoise que no funciona!!! me ca"·$·n to.



Antes de nada os pongo en antecedentes para ver si me podeis ayudar.



El cable de cargador no es el original, lo compre pensando que si por ebay, pero resulta que el que me llegó no tiene los mismos colores que el cable de origen, si bien parecen ser iguales. El precio, menos de la mitad que en mi distribuidor incluyendo portes desde polonia....



Referente a los pines, he colocado según lo visto en el post, teniendo en cuenta que los conectores se ven de frente a los pines, es asi?



Dejo una foto con el orden del conector...






En los pines 7 y 2 hay corriente creo que en el 2 siempre y en el 7 cuando enciendo el casette (por cierto tengo un chorus II.



:blink: :rolleyes: NECESITO AYUDA!!!



Tienes bastantes fallos, voy a intentar reacertelo:

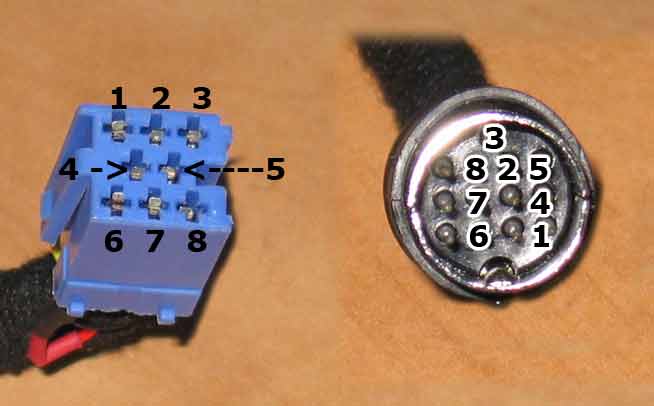

Cuadrado hembra visto de frente como tu foto:







19 (LCH) 16 (BATT) 13 (data in)



18 (masa audio) 15 (clock)



20 (RCH) 17 (ACC) 14 (data out)





Redondo macho visto de frente como tu foto:







----------------------13 (Data out)



12 (vacio)------11 (data in)----10 (BATT)--------9 (clock)



8 (vacio)------ 7 (ACC) -------6 (vacio)-------5 (tierra)



4 (Masa audio)---3 (RCH) -------2 (masa audio)- 1 (LCH)
