Hola a todos.



Bueno, pues estuve el otro día en el conce a recoger los diodos, que con el iva no llegan a 14€, y de paso a que se sacaran el código de la radio concert II que el anterior dueño no encuentra el manual con el código. (por cierto, no me cobraron nada por tener el coche como media hora para mirar el código, algo bueno debe tener pasar las revisiones en la casa) :clap1:

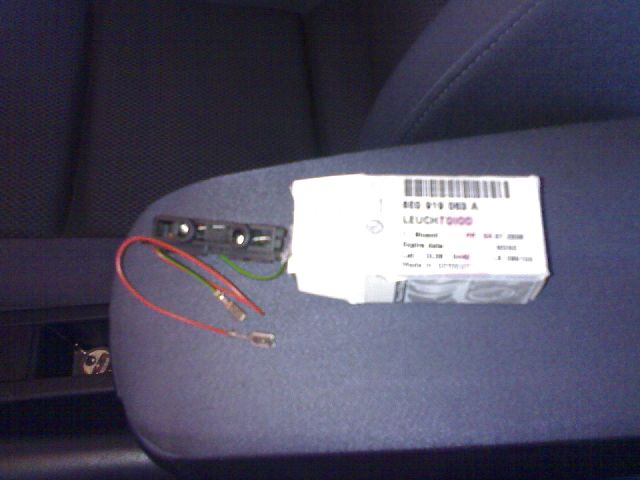

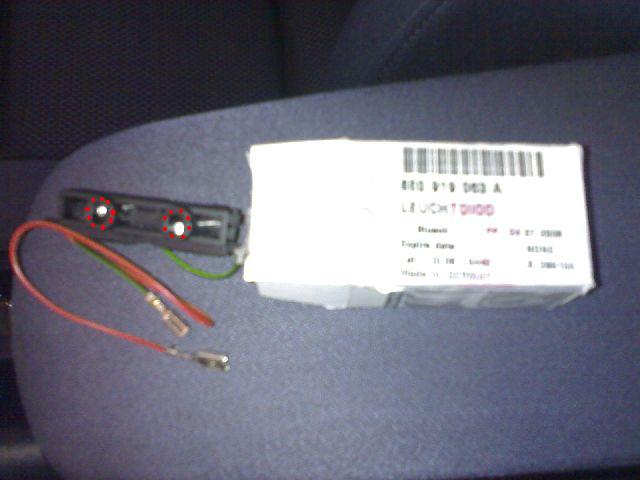

Pues esto es lo que te dan:





Antes de empezar, quitar contacto, alumbrado apagado y luces interiores apagadas (posición 0 del plafon delantero, que actua también sobre el trasero).



Se saca el plafón facilmente, yo usé un destornillador plano fino, lo justo para poder agarrar con los dedos y sacar el plafón, sale fácil. Si quereis estar más seguros de evitar arañazos u otros daños, usad un utensilio similar en plástico o forrad la punta del destornillador con unas vueltas de cinta aislante.





El siguiente paso es desconectar los cables.

Para sacar el conector, hay que mantener pulsada una pestaña que lleva, señalada con la flecha roja, y a la vez, ir moviendo suavemente el conector hasta sacarlo. A ser posible, evitad tirar de los cables.

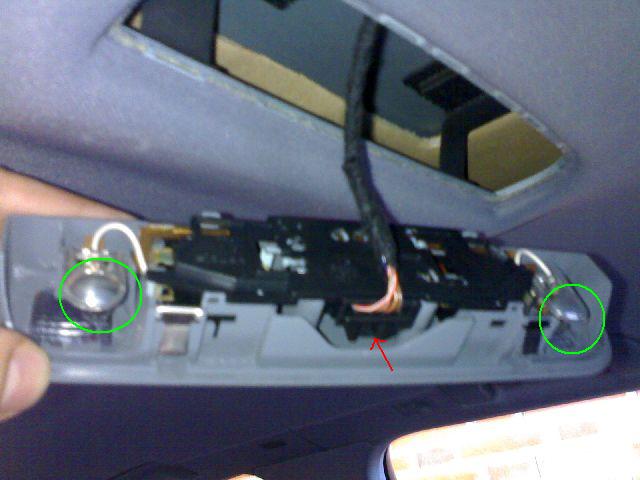

Posteriormente sacaremos la bombillas, si no os caben los dedos, podeis doblar un poco los reflectores señalados con círculos verdes. El motivo es que luego nos estorbaran las bombillas al volver a montar.

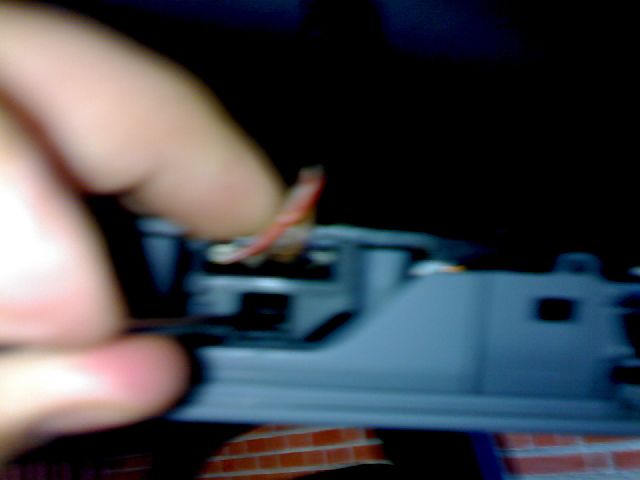

Otra vista de la pestaña del conector (lo siento por las fotos, pero el N70 no tiene función macro )

[tuane]

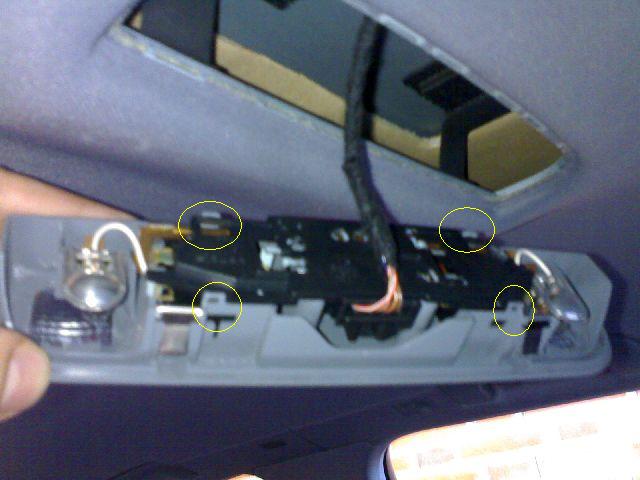

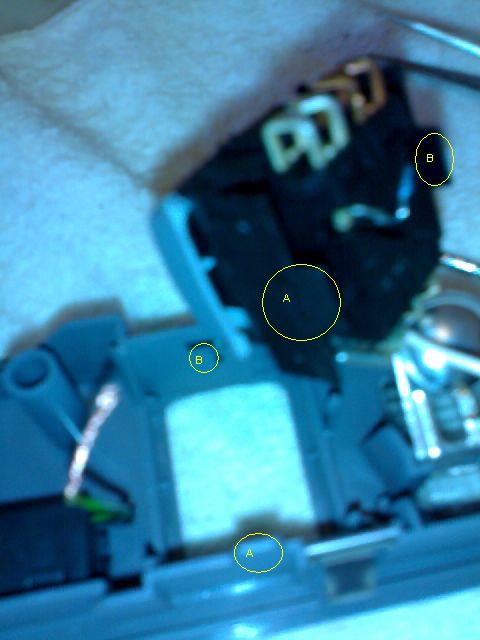

Cuando tengamos el plafón en las manos, para separar las dos piezas que forman el cuerpo, lleva cuatro pestañas (CÍRCULOS AMARILLOS EN LA FOTO) que se pueden obligar facilmente con los dedos y separar en dos partes digamos que el cuerpo del plafon es la parte gris, y que donde van los circuitos y donde va enchufado el conector es la parte negra.





Ahora viene la parte más complicada.

Os encontrareis esto, que es donde hay que taladrar.

La línea verde representa aproximadamente donde irán los agujeros, y el centro del plafón no es nervio de plástico marcado con el punto rojo, sino el verde. Pues a partir de esa pared interior (aprox. donde he puesto el punto verde), medís hacia atras 9 ó 10 mm., y desde ese punto central, dos centímetros a cada lado, pues el centro de los díodos están separados 4 cms. entre sí, creo recordar.



Estas medidas son orientativas, lo mejor es que cada uno mida y señale en la pieza donde taladrar, eso si, los díodos deben ir pegados a esa pared interior, puesto que si los separamos más, pueden estorbar al conector de cables una vez montado.

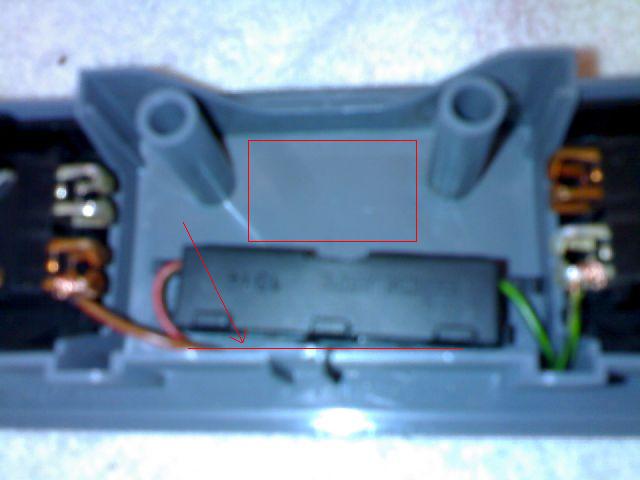

La pared interior a la que hago referencia, es la línea roja señalada con una flecha a partir de la cual he medido, el conector de los cables,una vez montado todo queda en una posición aproximada delimitada por el rectangulo rojo, por eso os digo, que si separamos los díodos de la cara interior de esa pared, puede estorbar al montar.





Si, ya sé que la pieza negra que aloja los díodos se ve torcida, es a propósito, luego lo explico, pero los agujeros exteriores estan perfectamente paralelos y centrados. Luego lo vemos.

[tuane]

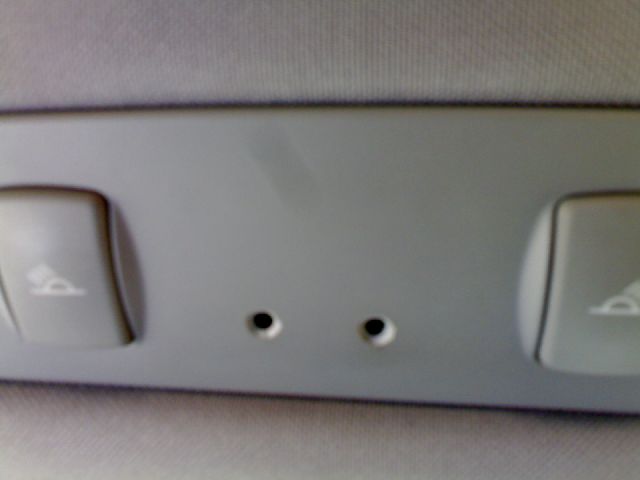

Aqui están los agujeros hechos.



Usé una broca de madera del Nº 4





Luego, por la cara exterior, para que quede más bonito y se disperse mejor la luz, hice un avellanado con una broca de metal del Nº 8 girando a muy pocas revoluciones, y comiendo tan sólo como un milímetro.

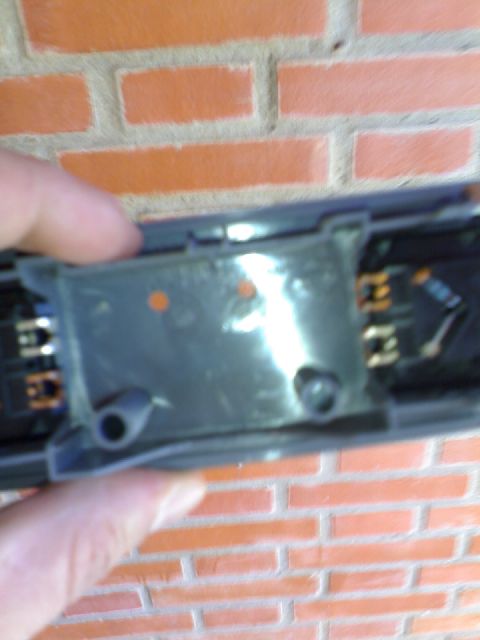

Para unir la nueva pieza, usé Superglue 3, se le echa una gotita muy pequeña y son la misma punta del bote se reparte en la zona punteada en rojo en la foto. Recordad, para superficies tan pequeñas, cuanto menor cantidad se eche de este tipo de pegamento, mejor pega.





Inmediatamente después de poner en contacto ambas piezas, y sin dejar de apretar, mirais por la cara exterior del plafon y centrais las luces con los agujeros, una vez centradas, continuad apretando hasta que seque el pegamento (dicen que seca en 3 segundo, pero yo estuve sujetando como un minuto :clap1: )



Y direis, porqué este tío nos habla de centrar si se ve perfectamente que la pieza le ha quedado torcida dentro del plafón, será chapuzas...



Díodos del plafon delantero, completamente originales de fábrica:





No es simétrico, ¿verdad?

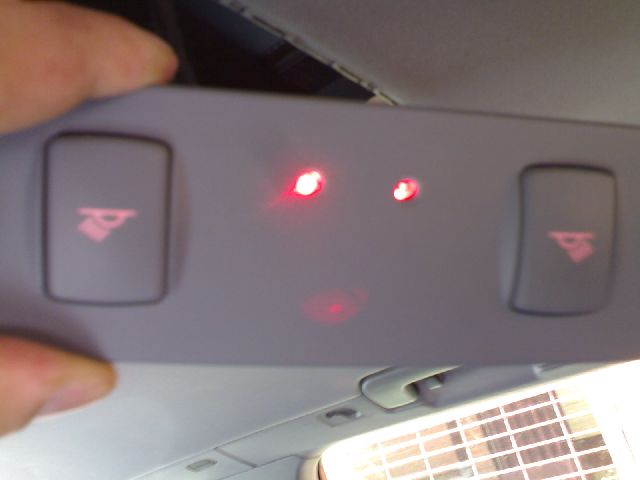

Díodos montados por el menda:





Completamente simetricos con respecto a las formas externas del plafon.

[tuane]

¿Y porqué hablo de centrar a mano antes de que se seque el pegamento?



Fijaos en la pieza original, parece bizca.



[tuane]

Bueno, no adelantemos acontecimientos (fotografías) y vamos a hacer las conexiones una vez pegado.



El cable rojo/marrón, conectarlo en los bornes señalados con un punto rojo, a elegir.

El cable verde, conectarlos en los bornes señalados con un punto verde, a elegir. Yo usé esos dos, porque eran los más cercanos, y cortando el cable, no tenía mucha longitud de cable estorbando dentro de la pieza.

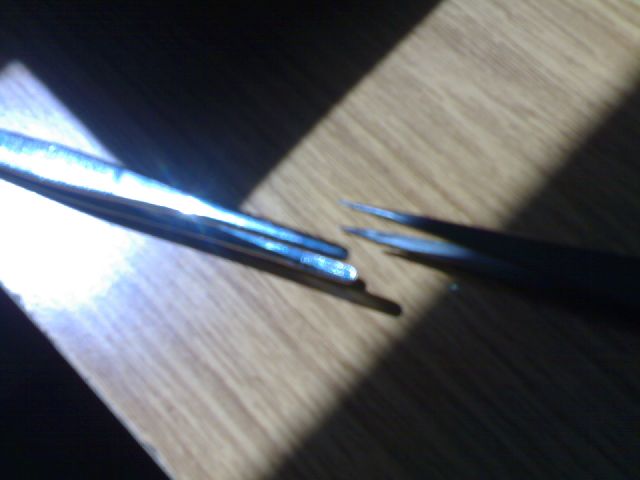

Para unir los cables pensé en enrollar un par de vueltas y darle un puntito de soldadura con estaño, pero usé estas dos pinzas para enrollar el cable, y como me quedó tan firme, pasé de soldar.





Para facilitar la tarea de enrrollar, podemos sacar los dos pulsadores de las luces ambiente, liberando con un destornillador fino las dos pestañas maarcadas con circulos amarillos en la foto.



[tuane]

Una vez fijados los cables, sólo falta volver a montar (no os olvideis de las dos bombillas que retiramos y enderezar los reflectores)







Este es el plafón delantero, de serie, como ya lo habeis visto antes:

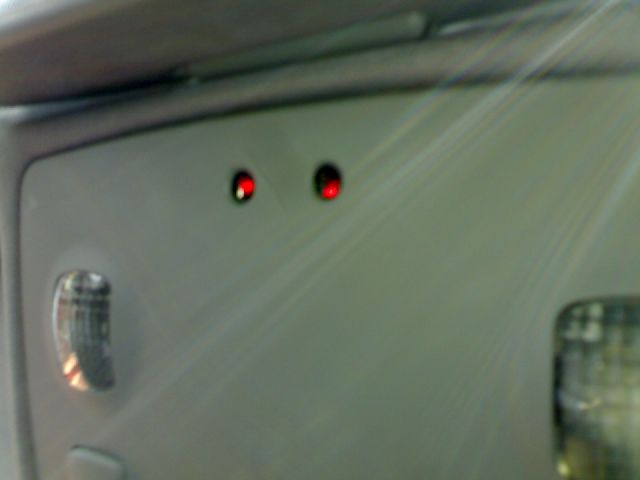

Y este el que yo he montado:









Bueno, espero que alguno os animeis, y si veis forma de mejorar la instalación, lo posteeis aqui.

Por supuesto que al ser un trabajo totalmente artesanal, declino toda responsabilidad y bla, bla, bla...



Precio: 14€ de los díodos y 3 € de las brocas si es que no las teneis ya.



P.D. 1ª: Yo esto de internet en general y los foros en particular, lo veo como una cuestión de aprender y compartir, a ver si alguno os enrollais y subis escaneado el manual de la radio concert (creo que es la 2, la que lleva CD,no?)



P.D. 2ª: Puesto que he detallado el proceso todo lo posible, puede parecer complicado, pero os aseguro que he tardado menos en instalarlo que en subir estas fotos y contaroslo. Animaros.



Un saludo y gracias por leerme

[galanot]

Cómo te lo curras, tuane :clap1:

Yo lo compré montado porque quería ahorrarme el brico, pero según llegó lo desmonté para ver cómo era el invento Queda muy bien, le da a los asientos traseros un toque muy especial. Os lo recomiendo a todos.





saludos!

g.

[tuane]

Up, a ver si se anima alguno, a esto y a colgar el manual de la concert II

[Mendy]

Gracias por el brico tuane... Estaba indeciso entre pillarme la pieza completa o los diodos sueltos, pero creo que me has ayudado a disipar esa duda



Un saludo

[LcTrC]

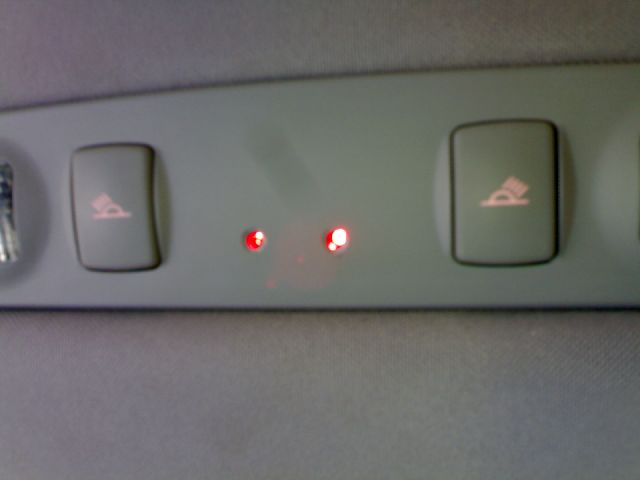

Mirad qué luz tan extraña.
