andresttitto

De Halogeno A Bi-Xenon

Recommended Posts


Hola a todos y Fecices Fiestas.

Despues de ayudar a algunos compañeros del foro con los faros de led voy a compartir con vosotros toda la informacion que tengo que seguro a alguno le vendra bien. Primero vamos von los faros Bixenon con Led y unidad de 30 BYTES y despues con lod faros Bixenon con led y unidad MY10.



FAROS BIXENON CON LED PARA UNIDAD DE 30 BYTES.



PINEADO ADAPTADOR

10 PINES..............................14 PINES

PIN 3 ----------------------------------- PIN 14

PIN 5 ----------------------------------- PIN 5

PIN 4 ----------------------------------- PIN 10

PIN 6 ----------------------------------- PIN 6

PIN 7 ----------------------------------- PIN 7

PIN 8 ---------------------------------- PIN 12

PIN 9 ----------------------------------- PIN 9



CONECTOR FARO

Faro Izquierdo: PIN 11 DEL CONECTOR DE 14 POLOS al PIN 6 DEL CONECTOR T11c MARRON DE 11 contactos unidad de red de abordo. (Conector D)

Faro derecho: PIN 11 DEL CONECTOR DE 14 POLOS al PIN 5 DEL CONECTOR T11b NEGRO DE 11 contactos unidad de red de abordo. (Conector A)



CAMBIOS EN LA RED DE ABORDO

Faro Izquierdo: sacamos el cable del PIN 8 del conector T11b NEGRO (Conector A) y lo cambiamos de posición al PIN 7

Faro derecho: sacamos el cable del PIN 9 del conector T11c MARRON (Conector D) y lo cambiamos de posición al PIN 10

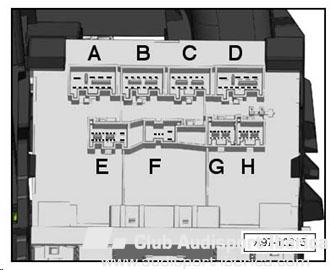

CONECTORES RED DE ABORDO






CODIFICACION

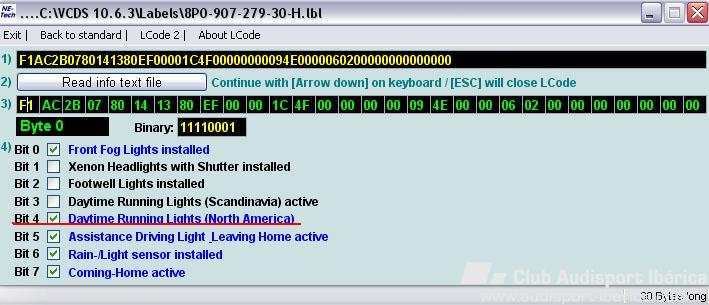

en el BYTE 0 activamos el Bit 4

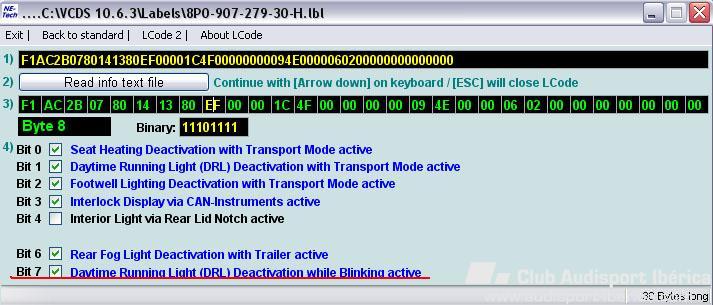

en el BYTE 8 activamos el Bit 7 para que atenue los led cuando damos el intermitente

Share this post


Link to post
Share on other sites

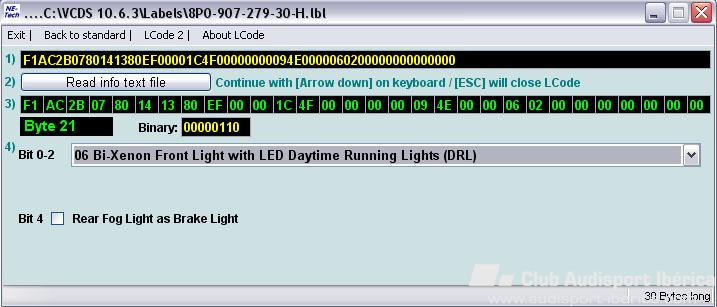

en el BYTE 21 activamos la opcion 06

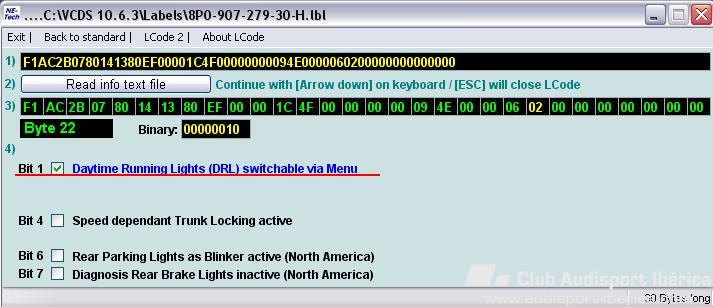

en le BYTE 22 activamos el Bit 1 para encender o apagar las luces diurnas por menu, (este puede ser que este activado dependiendo del equipamiento de serie)

Share this post


Link to post
Share on other sites


si no tenemos activado el menu en el fis hay que activar en el BYTE 3 el Bit 1.







FAROS CON LED PARA UNIDAD MY 10



PINEADO ADAPTADOR

10 PINES..............................14 PINES

PIN 3 ---------------------------------- PIN 14

PIN 4 ---------------------------------- PIN 10

PIN 5 ---------------------------------- PIN 5

PIN 6 ---------------------------------- PIN 6

PIN 7 ---------------------------------- PIN 7

PIN 8 ---------------------------------- LIBRE

PIN 9 ---------------------------------- PIN 9

PIN 10 --------------------------------- PIN 12



DEL PIN 11 DEL FARO IZQUIERDO AL PIN 48 CONECTOR 52c red de abordo

DEL PIN 11 DEL FARO DERECHO AL PIN 49 CONECTOR 52c red de abordo

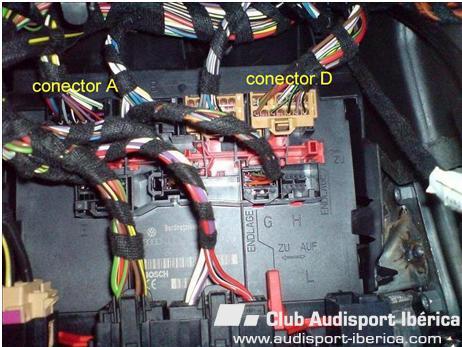

CONECTORES RED DE ABORDO






CODIFICACION

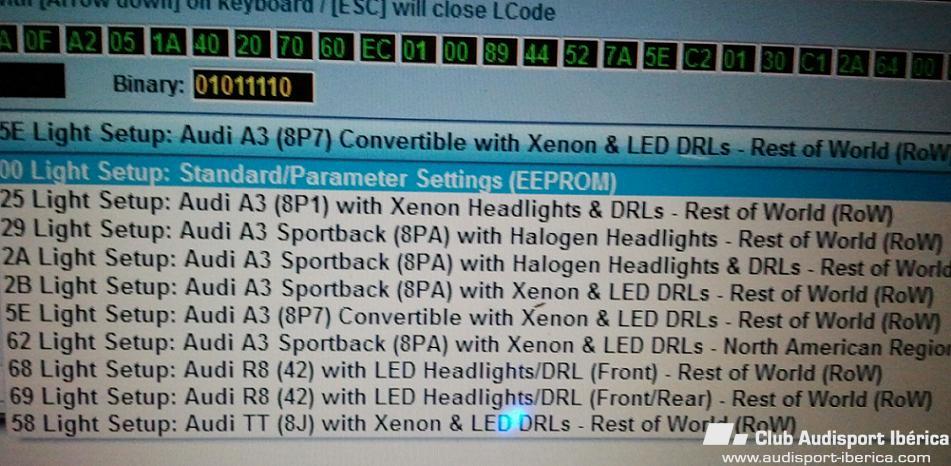

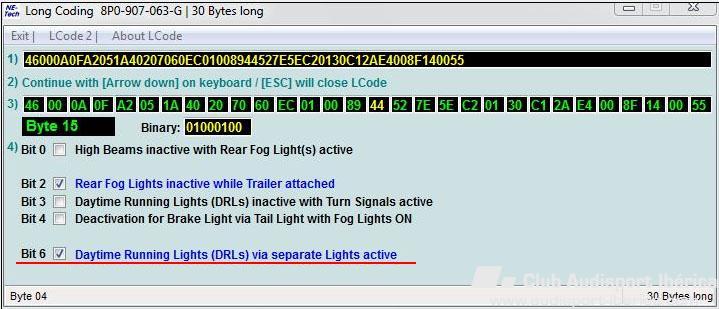

activar en el BYTE 14 el Bit 3

Share this post


Link to post
Share on other sites

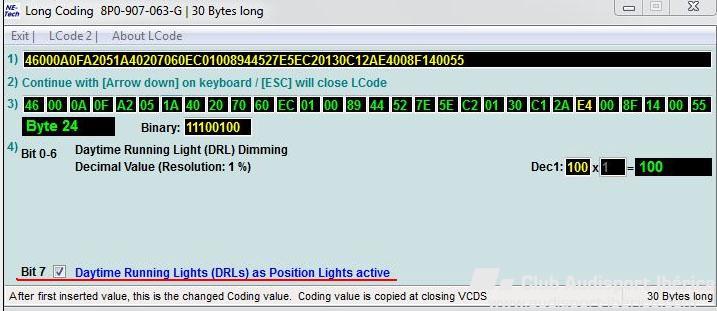

si queremos llevar los led como luz de posicion activamos en el BYTE 24 el Bit 7

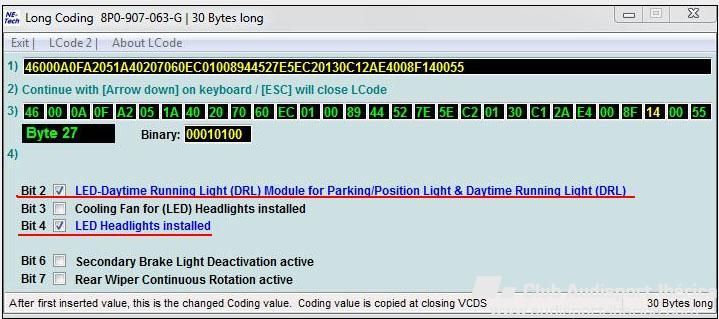

en el BYTE 27 activamos los Bit 2 y 4.



Decir que los coches que he codificado asi estan funcionando bien, pero ya sabemos que segun modelos la codificacion puede variar, espero que cualquier duda o problema podamos solucionarlo, saludos y lo dicho FELICES FIESTAS.

Share this post


Link to post
Share on other sites

Muchas gracias andresttitto por la excelente information....

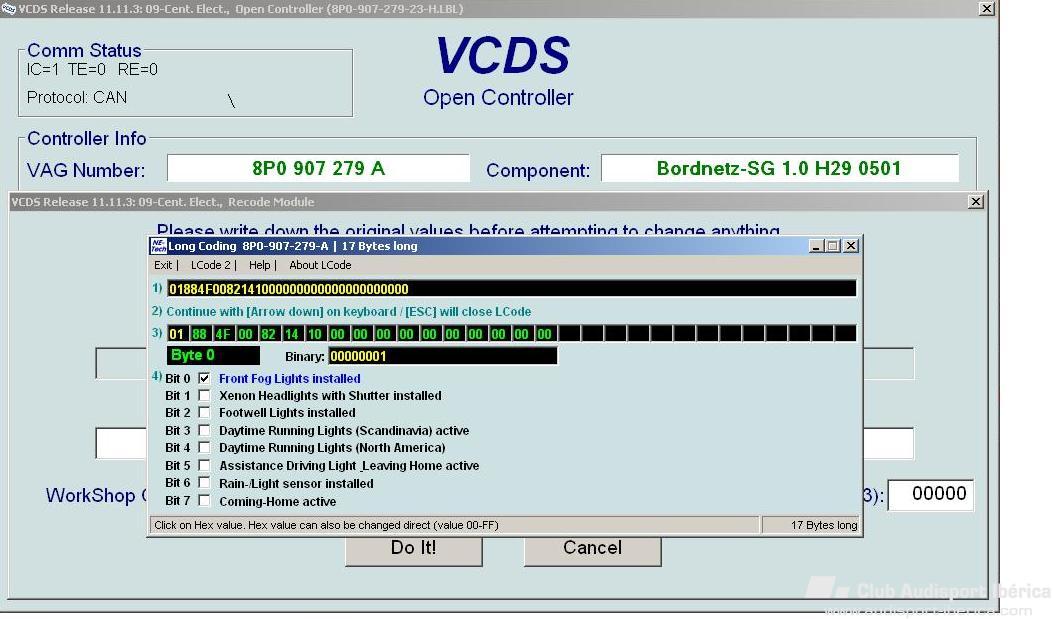

Pero necesito de ayuda para conectar unos faros ref :1EL009648-39 en uno Audi A3 2004, mi modulo j519 solo tiene 17 bites!!! he podido hacer funcionar la luz de posición (led) pero sigo teniendo fallo de luces de carretera y el mando de luces al momento de hacer solo luz de cruce no va...



Muchas Gracias


Share this post


Link to post
Share on other sites

Muchas gracias andresttitto por la excelente information....



Pero necesito de ayuda para conectar unos faros ref :1EL009648-39 en uno Audi A3 2004, mi modulo j519 solo tiene 17 bites!!! he podido hacer funcionar la luz de posición (led) pero sigo teniendo fallo de luces de carretera y el mando de luces al momento de hacer solo luz de cruce no va...



Muchas Gracias

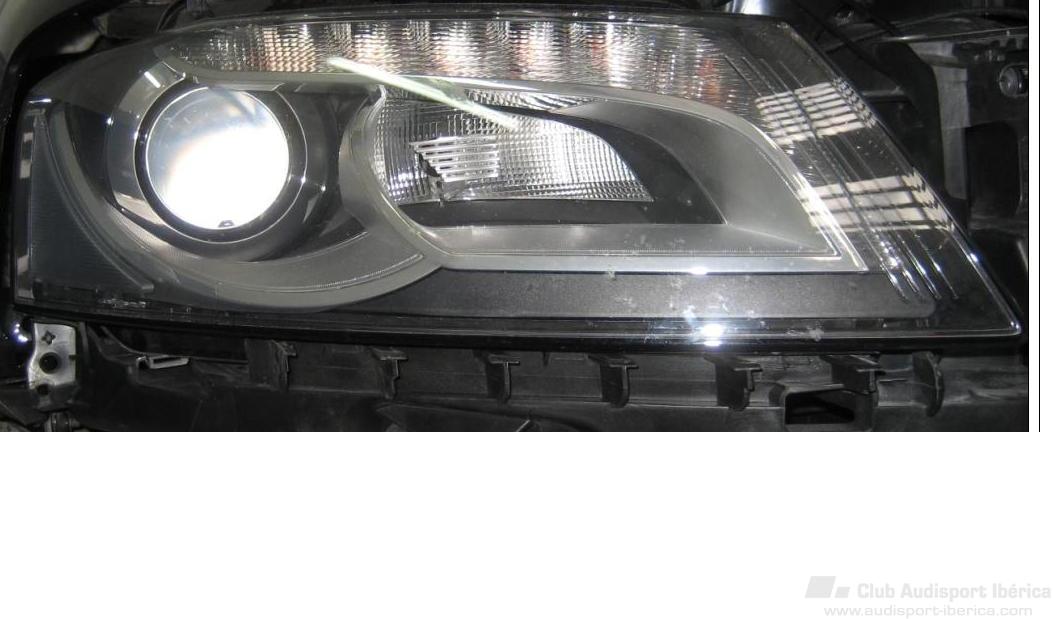

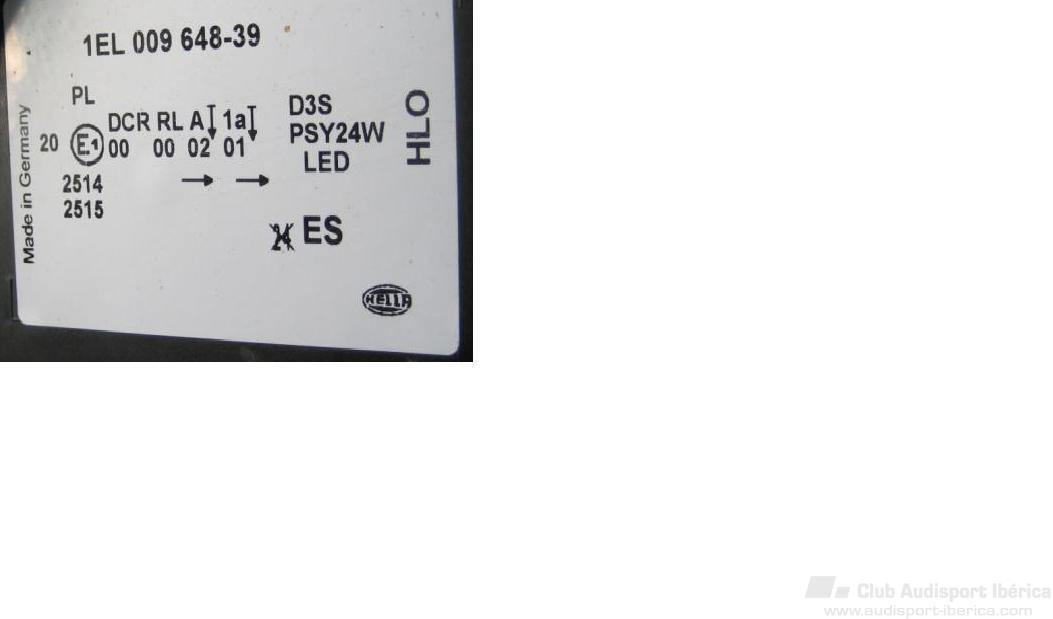

Esa referencia no me cuadra para faros de origen, que faros has montado?, sube una foto del faro y vemos que podemos hacer.

Share this post


Link to post
Share on other sites

Me imagino que habras puesto unos adaptadores para el conector, lo primero que tienes que hacer si no lo has hecho es cablear esto:



Pin 11 faro izquierdo al pin 6 del conector T11c marrón (conector D) en unidad de red de abordo



Pin 11 faro derecho al pin 5 del conector T11b negro (conector A) en unidad de red de abordo






esto para que funcionen los obturadoes del bixenon, despues tienes que codicicar:

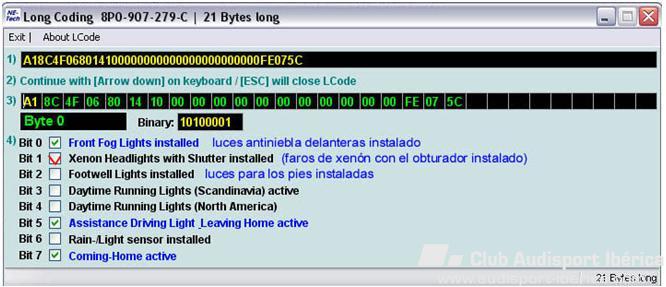

Byte 0 - activar bit 1 (luces xenón con obturador ) (BI-XENON)

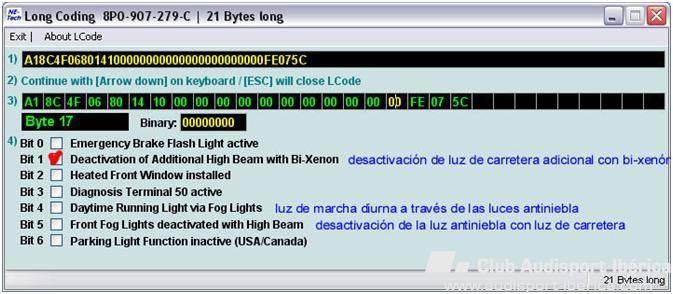

Byte 17 - activar bit 1 (luz de carretera adicional desactivada con Bi-Xenon)


Share this post


Link to post
Share on other sites

:frusty: No hay manera.....

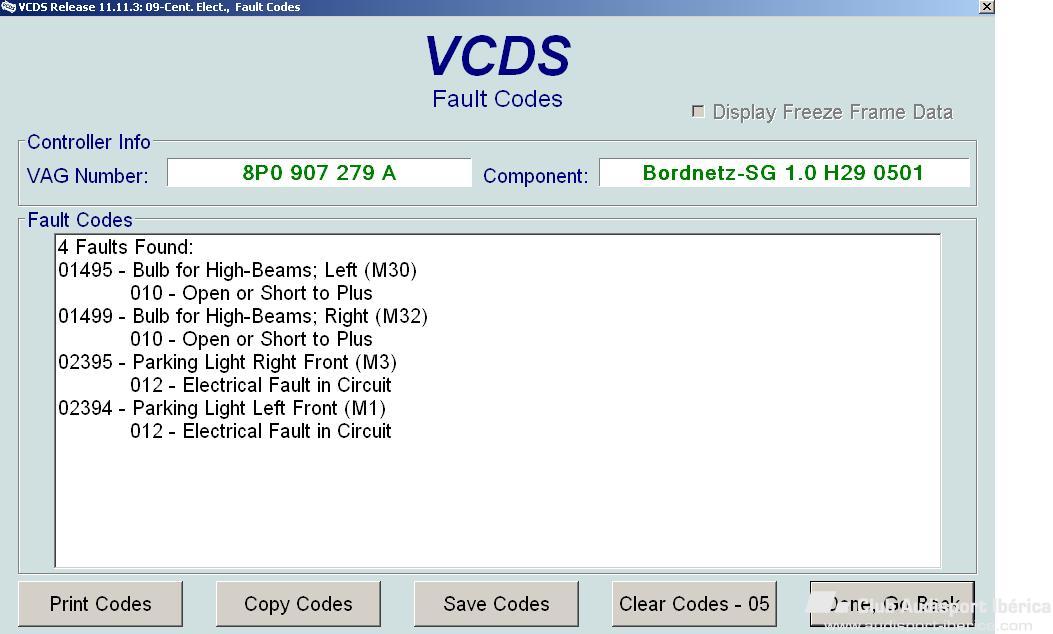

Cuando pongo la primera posición del interruptor de luces no tengo posición,cambio a la segunda posición tengo xenón (cruce) cambio la palanca de luces a luces de carretera el obturador funciona y se enciende los leds cambio cruce y los leds se apagan ,al cabo de un rato sale fallo y los leds ya no funcionan ....hay alguna manera de podermos hablar por teléfono?



Gracias


Share this post


Link to post
Share on other sites

Los adaptadores los he comprado en .kufatec.de pero ya estoy arrepentido,no me gusta la asistencia...les he enviado varios mails pero no me solucionan nada..

Share this post


Link to post
Share on other sites
