Ayuda Codificar Pilotos traseros Led

[ISRAEL29]

Hola, pues lo dicho



Os pido ayuda para poder codificar correctamente mis Pilotos traseros Led, en mi Avant.



La codificación inicial que tenía mi coche era:

Modulo 46 (Confort System) – Codificación – Función 07— Código 0002801.

Lo he sustituido por el 013873, ya que a lo que tenia le he sumado +131072, de la equipación highline led.



Al hacer el cambio me ha dado fallo de luces, concretamente de freno derecha y código de avería 02930.



Adjunto el Log del fallo.



Tuesday,10,April,2012,13:03:52:36838

VCDS Version: Release 10.6.3

Data version: 20101206







--------------------------------------------------------------------------------

--------------------------------------------------------------------------------





Address 46: Central Conv. Labels: 4F0-910-289.lbl

Control Module Part Number: 4F0 910 289 G HW: 4F0 907 289 G

Component and/or Version: Komfortgeraet H22 0170

Software Coding: 0133873

Work Shop Code: WSC 02335 785 00200

Additional Info: 1K0951605C LIN BACKUP HORN H03 1301 4F0910177 Innenraumueberw.H01 0020

VCID: 2E58123CC091

Fault Codes have been Erased



1 Fault Found:

02930 - Control Circuit for Brake Light in Fender; Right

009 - Open or Short to Ground

Freeze Frame:

Fault Status: 01101001

Fault Priority: 3

Fault Frequency: 1

Reset counter: 172

Mileage: 118659 km

Time Indication: 0

Date: 2012.04.10

Time: 13:00:50





Os pido ayuda, a ver si alguien con un Avant me puede decir que codificación tiene el en el modulo 46.

Gracias y salu2…

[bulis]

Te lo miro yo cuando llegue a casa, si no te lo ha mirado algún compañero antes...



Un saludo

[ximo@6]

según vas dice que para seleccionar la opcion higline, solo se puede seleccionar si tienes led para luces de freno y tienes que tener una luz de marcha atras y un antiniebla

del error me dice que esta comunicado a masa y vas dice que es el error 2960. pilotro trasero izquierdo y 09 es comunicado a masa

al cambiar los pilotos no abría que cambiar algún pin, ojo esto no lo se

la codificación si es 131072 es correcto para higline

Editado 10 de Abril del 2012 por ximo@6

[ISRAEL29]

Te lo miro yo cuando llegue a casa, si no te lo ha mirado algún compañero antes...



Un saludo



Gracias, el tuyo lleva alarma?

[bulis]

No, Israel

[ISRAEL29]

No, Israel



Ok, pero si puedes pasame tu Coding.

SAlu2

[txispis]

estoy de vacaciones fuera de casa, pero me suena algo de cambiar un pin o algo tal y como dice ximo



saludos

[ISRAEL29]

estoy de vacaciones fuera de casa, pero me suena algo de cambiar un pin o algo tal y como dice ximo



saludos



Iré investigando, hasta que vuelvas.

Disfruta de las vacaciones.

SAlu2...

[bulis]

ok, Israel, cuando este con ello, si quieres te llamo, y me vas diciendo donde miro. Hasta las siete o por ahi no estaré

[anuevo34]

Israel.....no tengo ni idea del tema, pero estoy en casa y tengo la tarde libre....si necesitas algo del Elsa ya sabes.......



Un saludico....

[ISRAEL29]

Israel.....no tengo ni idea del tema, pero estoy en casa y tengo la tarde libre....si necesitas algo del Elsa ya sabes.......



Un saludico....



Se agradece, me podrías mirar por donde alimentar el piloto trasero derecho, para dar 12v a los Leds de Posición y frenado.

Ya que ya después de la codificación ya tengo funcionando tres pilotos al 100%100 y el derecho es el que falla. Funciona el intermitente, luz marcha atrás, pero posición y freno no.

Yo me inclino que en el transporte de los pilotos, se pueda haber soltado alguna soldadura de la placa de los Leds. Mañana intentare probarlo fuera del coche.



Mil gracias.

SAlu2…

[anuevo34]

Te acabo de mandar el esquema completo del Elsa....salen mas cosas pero está lo que necesitas....



Ahora te miro lo que comentas.....

[anuevo34]

Israel...aqui tienes lo que me has comentando........

Hay ligeras diferencias entre el Low y el High como puedes ver mas abajo....

Por aquí pueden venir los errores........

Espero que te sirva de algo....si necesitas mas ya sabes.....



HIGHLINE - UNIDAD DE CONTROL CENTRAL P. SISTEMA DE CONFORT, PILOTO TRAS. DER.



CONECTOR T4s - Conector, de 4 contactos, negro, en el piloto tras. der.

Pin 01: Positivo Lámpara de luz de freno der

Pin 02: Positivo Lámpara de intermitente tras. der

Pin 03: Positivo Lámpara de piloto tras. der

Pin 04: Masa



CONECTOR T5g - Conector, de 5 contactos, negro, en el piloto tras. der., portón trasero

Pin 01: Positivo Lámpara de piloto tras. der

Pin 02: Positivo Lámpara de luz de marcha atrás der.

Pin 03: Masa

Pin 04: Positivo Lámpara luz niebla tras. der

Pin 05: Positivo Lámpara de luz de freno der







LOWLINE - UNIDAD DE CONTROL CENTRAL P. SISTEMA DE CONFORT, PILOTO TRAS. DER.



CONECTOR T4s - Conector, de 4 contactos, negro, en el piloto tras. der.

Pin 01: Vacío

Pin 02: Positivo Lámpara de intermitente tras. der

Pin 03: Positivo Lámpara de piloto tras. Der y Positivo Lámpara de luz de freno der

Pin 04: Masa



CONECTOR T5g - Conector, de 5 contactos, negro, en el piloto tras. der., portón trasero

Pin 01: Vacío

Pin 02: Positivo Lámpara de luz de marcha atrás der.

Pin 03: Masa

Pin 04: Positivo Lámpara luz niebla tras. der y Positivo Lámpara de piloto tras. der

Pin 05: Positivo Lámpara de piloto tras. der

[anuevo34]

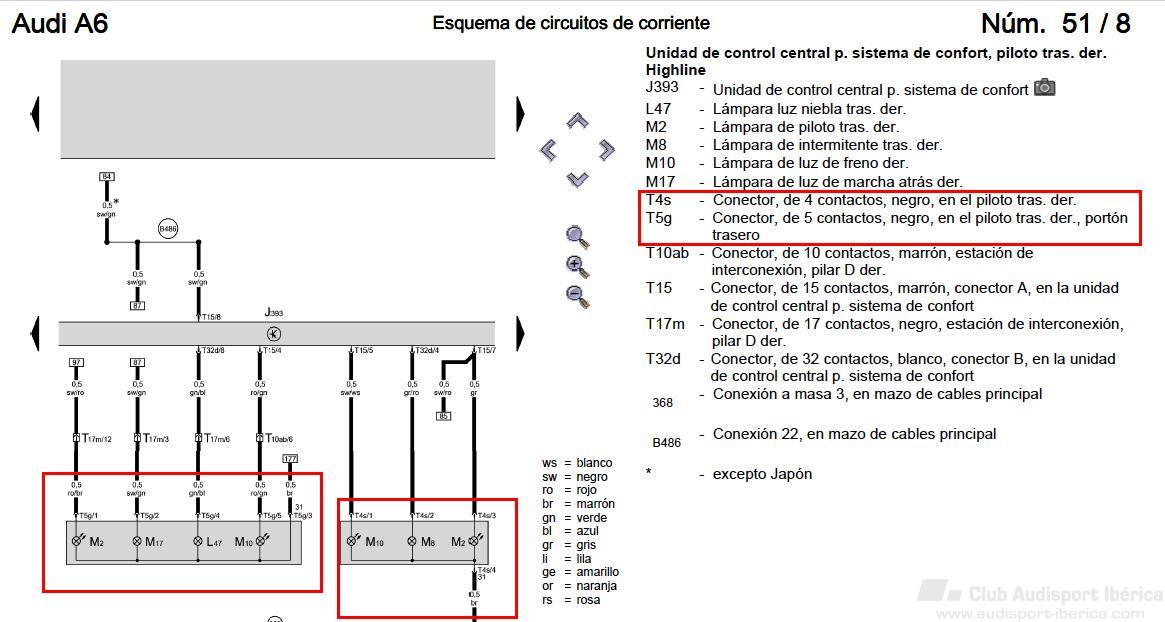

Y este es el esquema gráfico del HIGHLINE.....



[bulis]

Israel, acabo de llegar a casa, como vas con el tema? Te ha funcionado lo que ha puesto Antonio?



Un saludo
