Cambio_iluminacion_Botonera_MMI_Touch_by_Freakish.pdf Cambio iluminación botonera MMI Touch Pues todo esto viene después de montar pantalla de 7” y MMI de un A3 8v rest en mi pre para poder tener Carplay, ya que el modulo chino que llevaba me daba muchos problemas. Tras hacer el cambio me chirriaba la iluminación blanca de la botonera con todo el resto rojo (a pesar de tener el posavasos blanco). Manías de uno… Lo que hice fue comprar Leds SMD rojos y ponerme manos a la obra. Lo primero que tenemos que hacer es sacar la consola central. Para desmontarla tenemos que meter unos desmontables de plástico a los laterales de la consola, por la unión, como se ve en el dibujo, y tirar con fuerza hacia arriba. Cuando la saquemos desconectamos todos los conectores que tenemos (freno mano, AutoHold, Botonera MMI, Selector DSG, Botón arranque y luz posavasos) y nos la llevamos a un lugar en el que podamos trabajar a gusto. Para desmontar la parte que nos interesa tenemos que soltar dos pestañas de plástico que tiene en la zona del boton de arranque y de volumen. Cuidado que son algo frágiles. Luego tiene unas pestañas metálicas que van a presión y salen tirando con fuerza. Con la botonera fuera de la consola central, la damos la vuelta y quitamos los tornillos de estrella. Una vez quitados los tornillos retiramos la tapa de plástico. Yo siempre he empezado por el lado del boton de volumen, apalancando con un destornillador plano finito va saliendo poco a poco. Cuidado no partir ninguna pestaña. Ya tenemos la placa al descubierto. Soltamos los conectores blancos del Joystick y del modulo del boton del volumen y esta libre. Tirando de ella hacia arriba sale. Viene protegida con una goma blandita que retiramos sin mas. Ahora hay que que desoldar los leds blancos y cambiarlos por unos rojos. En mi caso he dejado el joystick de color blanco y he cambiado el resto a rojo. El modulo de volumen he usado el de la botonera vieja de mi MMI, porque el que traía la nueva con el touch no iba fina, tenia como Coca-Cola o algo similar y aunque funcionaba no lo hacia muy bien a veces. Estos son los que vamos a cambiar Cabe destacar que estos leds tiene polaridad, una de las esquinas del led tiene un chaflán que indica el positivo. Si lo ponéis al revés no va a dar luz y tocara cambiar, asique con un rótulo permanente recomiendo marcar los polos de alguna manera en la placa para que no os liéis al volver a poner. Nos ponemos manos a la obra y Una vez desoldados… Y con los leds rojos en su sitio… Ahora ya solo queda montar a la inversa y probar si todo funciona bien en el coche

Brico - Cambio de volante pre a rest, cambio de levas y botones R8 Bueno, las fotos del anterior brico de cambio de volante están caidas, asique aprovechando que me he metido a hacer algunas cosas dejo esto por aquí. He cogido fotos que fui sacando, capturas de vídeo y de todo un poco, espero que así se entienda. Voy a explicar lo mejor que pueda los pasos que he ido dando para cambiar mi anterior volante del A3 8v pre (airbag gordo) por uno del A3 8v rest (airbag fino) con levas nuevas y al que le he montado los botones estilo R8 de arranque y Drive select. Lo primero que vamos a hacer es desmontar nuestro volante actual. Para ello tenemos que soltar el airbag. En el caso del “airbag gordo” tenemos dos puntos de anclaje, mas sencillo que el de tres del “airbag fino”. Hay que soltar dos cierres metálicos situados en la parte trasera del volante, a la altura de los dos radios horizontales del volante. Vamos a soltar primero uno y después el otro desplazándolos con un destornillador o similar. Para empezar a trabajar bajamos el volante y lo sacamos hacia el asiento todo lo posible, así tendremos espacio para trabajar. Ahora arrancamos el coche y giramos el volante hasta dejar uno de los radios horizontales mirando hacia arriba y apagamos motor. Podemos colocar un espejo encima del cuadro o el propio teléfono móvil con la cámara mirándonos (como un selfie) para ayudarnos ahora. Veremos un pequeño agujero, con una pieza metálica con un “alambre” que pasa por encima. La idea es empujar ese “alambre con el destornillador hacia la parte del centro del volante mientras tiramos ligeramente del airbag hacia afuera.

http://[url=https://flic.kr/p/2oK7241][img]https://live.staticflickr.com/65535/52996324978_7b28375e56_c.jpg[/img][/url][url=https://flic.kr/p/2oK7241]11E90638-D6C4-4A5E-BA45-CC3FC68FD264[/url] by [url=https://www.flickr.com/photos/185721333@N05/]Juan Mendez[/url], en Flickr [URL=https://imageshack.com/i/pnNJKPPUj][IMG]https://imagizer.imageshack.com/v2/150x100q70/923/NJKPPU.jpg[/IMG][/URL]

http://[url=https://flic.kr/p/2oK7241][img]https://live.staticflickr.com/65535/52996324978_7b28375e56_c.jpg[/img][/url][url=https://flic.kr/p/2oK7241]11E90638-D6C4-4A5E-BA45-CC3FC68FD264[/url] by [url=https://www.flickr.com/photos/185721333@N05/]Juan Mendez[/url], en Flickr

[url=https://flic.kr/p/2oK7241][img]https://live.staticflickr.com/65535/52996324978_7b28375e56_c.jpg[/img][/url][url=https://flic.kr/p/2oK7241]11E90638-D6C4-4A5E-BA45-CC3FC68FD264[/url] by [url=https://www.flickr.com/photos/185721333@N05/]Juan Mendez[/url], en Flickr

Dejo enlace al PDF https://drive.google.com/file/d/1Pb9YsqbQuIvBx5jXz4QgTHnY-zUma6QL/view?usp=sharing Voy a ver si puedo arreglar las fotos

Creo que la he liado con las fotos, a ver si algún moderador me lo puede solucionar. También tengo todo en PDF, que creo que sería bueno dejarlo por aquí para cuando las fotos se vuelvan a caer

Cambio_Volante_Pre_a_Rest_con_Botones_R8_y_Levas_Nuevas_by_Freakish.pdf Brico - Cambio de volante pre a rest, cambio de levas y botones R8 Bueno, las fotos del anterior brico de cambio de volante están caidas, asique aprovechando que me he metido a hacer algunas cosas dejo esto por aquí. He cogido fotos que fui sacando, capturas de vídeo y de todo un poco, espero que así se entienda. Voy a explicar lo mejor que pueda los pasos que he ido dando para cambiar mi anterior volante del A3 8v pre (airbag gordo) por uno del A3 8v rest (airbag fino) con levas nuevas y al que le he montado los botones estilo R8 de arranque y Drive select. Lo primero que vamos a hacer es desmontar nuestro volante actual. Para ello tenemos que soltar el airbag. En el caso del “airbag gordo” tenemos dos puntos de anclaje, mas sencillo que el de tres del “airbag fino”. Hay que soltar dos cierres metálicos situados en la parte trasera del volante, a la altura de los dos radios horizontales del volante. Vamos a soltar primero uno y después el otro desplazándolos con un destornillador o similar. Para empezar a trabajar bajamos el volante y lo sacamos hacia el asiento todo lo posible, así tendremos espacio para trabajar. Ahora arrancamos el coche y giramos el volante hasta dejar uno de los radios horizontales mirando hacia arriba y apagamos motor. Podemos colocar un espejo encima del cuadro o el propio teléfono móvil con la cámara mirándonos (como un selfie) para ayudarnos ahora. Veremos un pequeño agujero, con una pieza metálica con un “alambre” que pasa por encima. La idea es empujar ese “alambre con el destornillador hacia la parte del centro del volante mientras tiramos ligeramente del airbag hacia afuera. Una vez que tengáis suelto un lado, arrancamos motor y giramos 180 grados para dejar el otro radio mirando hacia arriba y volvemos a repetir la operación. Cuando soltemos el airbag ponernos el volante recto y apagamos motor y quitamos contacto. En este punto se recomienda desconectar la batería y esperar 10 minutos. Con el airbag suelto tenemos que quitar dos conectores, uno amarillo grande que esta en la parte de arriba, que sale soltando una presilla que hace de “seguro” (en la foto de color verde). Tiramos de la presilla un poco hacia afuera, y cuando este un poco fuera ya podemos tirar del conector amarillo grande. Luego tenemos que quitar un conector negro que va empotrado en la espuma del fondo del volante. Hay que soltar un poco la parte central del mismo para que salga con ayuda de un destornillador plano y fino. Y ya tenemos el airbag fuera. Para desmontar el volante necesitamos una llave XZN /estrella de 12 puntas) del numero 12. Si no tienes a mano una torx te puede sacar del apuro. Con eso tendríamos el volante fuera. Ahora vamos a proceder a montar el nuevo del pre, pero antes hay que prepararlo. Levas con nuevas paletas Vale, lo primero es desmontar los botones multifunción del volante. Con la ayuda de los típicos desmontables de plástico los metemos por la parte superior y haces palanca poco a poco hasta que salten. No tirar de ellos, que tienen unos conectores por detrás finos y un poco frágiles. Salen con todo el marco. (Obviar los botones tipo R8, es una foto que hice al final del brico porque en este paso no tengo ninguna antes). Una vez que soltáis los laterales del marco con los botones multifunción desconectamos todo por atrás. Son conectores blancos finos, dos en cada lado, que se sacan muy fácil presionando la clema que los sujeta con un destornillador plano y a la vez empujándolo hacia afuera Con los botones multifunción desconectados tiramos poco a poco de todo el marco hacia afuera del volante, perpendicularmente. Nos queda algo tal que así. Cada leva va sujeta por un tornillo negro tipo torx en cada lado. Lo soltamos y la leva sale tirando de ella hacia atrás del volante y girándola hacia afuera a la vez, como en la foto. Cuidado con no partir el pequeño apéndice de plástico que atraviesa el volante ni dañar el cable. Con la leva fuera procedemos a desmontar lo que es la propia paleta. Con ayuda de algo fino (yo he usado el útil que viene con el móvil para abrir el compartimento de la tarjeta SIM) empujamos el pasador y tiramos de él con unos alicates. Cogemos la leva ahora y dejando la paleta hacia arriba, tiramos de ella y sale haciendo un poco de juego (tiene un pequeño clic que engancha). Haciéndolo de esta forma evitamos que la placa o algún componente interno de la leva se nos mueva. Ahora colocamos la paleta o extensión nueva en el mismo mecanismo de la leva a la inversa. La colocamos encima y metemos el pasador. Ahora colocamos las levas en el volante otra vez y las apretamos con sus correspondientes tornillos. Botones estilo R8 Ahora vamos a montar los botones estilo R8. Se trata de una pareja de botones aftermaket que simulan los botones de arranque y cambio de conducción del Drive select. Funcionan sin tirar cableado ni codificar nada en el volante, emiten una señal wifi desde los emisores (botón) hasta el receptor (una centralita que se monta paralela al botón de arranque). En mi caso los he pedido ya montados en un bastidor del volante como el mio, para no tener que agujerear y se simplifica bastante la operación de cableado. La conexión del arnés es bastante simple. Cada uno de los botones lleva un conector de 4 pines blanco y un cable que los une entre ellos. A su vez el del Drive select lleva un conector de 6 pines que va del propio boton al conector negro plano del airbag. este sería el esquema si decidís comprar los botones sueltos y no viene preparado el cableado. Y se instalan en el bastidor de plástico del volante haciendo un par de agujeros. Se colocan con dos tornillos y traen unas pestañas para ayudar a sujetarse. Colocamos los botones multifunción en el nuevo marco y ponemos cada conector blanco en su sitio. Cada leva la volvemos a conectar detrás de su botonera, y del nuevo arnés de cableado con botones cada uno en su sitio (tienen tamaño diferente, no hay error) Colocamos el bastidor en perpendicular al volante, con cuidado de no doblar ninguna patilla ni pestaña. Es mejor ir poco a poco por sectores, presionando poco a poco. Yo he encintado todo el cableado nuevo con cinta de tela. El resultado es algo así Ahora ya podemos colocar el volante en su sitio. Para volver a conectar el airbag recomiendo volver a quitar la batería. En mi caso, ya que el airbag fino se saca bastante peor que el viejo, decidí conectarlo, pero no lo encajé del todo, y lo sujete con cinta de carrocero en el propio volante hasta comprobar que todo funcionase bien. Ahora tenemos que conectar las centralitas que reciben la señal de los botones. Empezamos desmontando la parte central, alrededor de la palanca de cambios. Para ello hay que meter unos desmontables por los laterales, en la zona del botón del freno de mano y/o AutoHold y tirar con fuerza hacia arriba. Cuando la tengamos suelta, levantamos la consola un poco y buscamos el conector del botón de arranque (Start). Lo desconectamos y lo sacamos todo lo que podamos para poder trabajar con él. El cableado que viene para la instalación esta pensado para que saquemos dos o tres pines del conector original a otro conector que viene en el nuevo cableado (el de la centralita receptora) y luego en el conector original metemos dos o tres pines del cableado nuevo. Es como un puente. En función del año y del tipo de conector varia el tipo de conexión. En mi caso es un modelo de antes de 2019 con conector de 6 pines, por lo que he tenido que poner los cables en los pines 3 y 6. Tenemos que sacar el conector original de la “funda” de plástico negra que tiene, sale presionando una pestaña y tirando. Aquí en la foto lo veis con el primer pin sacado. Una vez que sacamos los pines del conector original que nos tocan (en mi caso el pin 3 y 6) los conectamos en el conector del nuevo cableado. El pin 3 va al cable azul y el 6 al cable blanco (esto es aleatorio, pero luego hay que poner el cable azul en el pin 3 correspondiente y el blanco en el pin 6 correspondiente del conector original del coche). Volvemos a poner el conector original en su funda de plástico negra y seguimos… Como podemos ver en la anterior foto nos quedan tres cables (el cable verde en mi caso sobra por el tipo de modelo y conector). El cable negro va a masa, el rojo es el positivo y el azul la señal del Drive select. Vamos con este último. Tenemos que tirar un cable que llegue hasta detrás de nuestro botón de Drive select del salpicadero, recomiendo soldar y termo retráctil. Yo me ayudé de una guía de electricista desde arriba. Para sacar la consola en la que esta el botón de Drive selec hay que ayudarse de los extractores metálicos del MMI, se meten por debajo unos a cada lado y se tira de la consola hacia afuera. (Foto no es de nuestro modelo, pero se hace bien a la idea) Con la consola fuera desconectamos el conector rojo. Lleva una funda de color rojo, presionando la patilla podemos sacar el conector deslizando y tendremos que conectar el cable azul que hemos tirado desde abajo en el pin 1. En mi caso he pelado un poco el cable por encima del pin, he soldado y cubierto con termo retráctil. En mi caso, la masa la he cogido del conector rojo de la botonera del MMI que tenemos ahí muy cerca. Este conector es como el del botón de la consola del Drive select. Quitamos la “funda” de plástico roja apretando la pestaña y el conector sale deslizando. El pin 8 es masa. El cable rojo de positivo con el fusible va a la caja de fusibles, y las posibilidades de conexión (en función del equipamiento tendréis mas huecos o menos libres) son F17, F35, F36 y F37. Para posibles comprobaciones antes de seguir, o si no queréis pasar cable hasta la caja de fusibles, podéis coger positivo del conector rojo del MMI en el pin 7. Una vez comprobada toda la instalación recomiendo forrar todo el cableado con cinta de tela y sujetar todos los cables con bridas y sus grapas para evitar ruidos y dejarlo algo curioso. Os dejo un vídeo del funcionamiento, aunque en este todavía no había cambiado las levas. Y después de todo esto, agradecer a David su ayuda, ya que no hubiese sido capaz yo solo de terminar el montaje.

@isidrobu Sabes cómo es la codificación o donde puedo mirarla? He cambiado el volante y me hacía falta

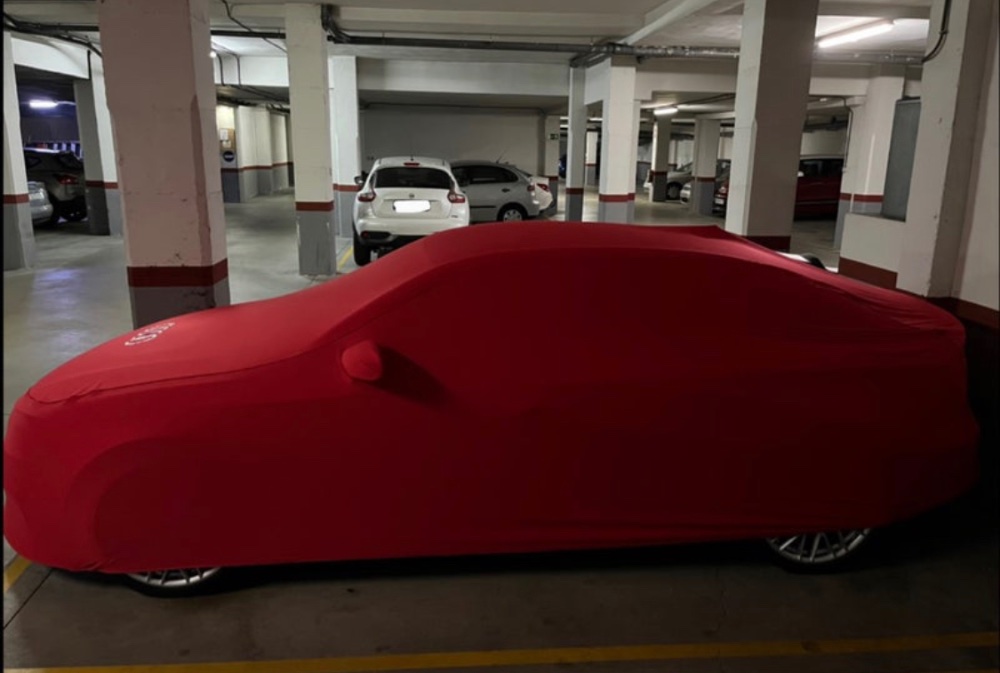

Descripcion: Se vende funda a medida para Audi A3 8v sedan. Marca Cover Company, gama platino. Color rojo con dos costuras longitudinales negras y logo Audi en blanco en el frontal. Confeccionada a mano en tejido poliéster transpirable de 150 gr/m2, con exterior satinado e interior gamuzado. Protege del polvo y pequeños arañazos. Dispone de bolsillos para los espejos y costuras reforzadas con un ajuste perfecto efecto “guante”. Lavable a 30 grados. Incluye bolsa-funda con logo para guardarla. Procedencia: Usada 5 veces, pero está como nueva (por eso el motivo de su venta) Año de fabricación: 2019 Garantia: Ya no tiene (2 años) Precio: 150€

Gracias. Al final termine vendiéndolos y los lleva montados un sedán con halógenas de serie, pero con alguna adaptación de por medio.

Lo siento, están vendidos ya. Olvide borrar el anuncio.

Ya no las tengo, lo siento

Rebajamos a 250€ a ver si se anima alguien

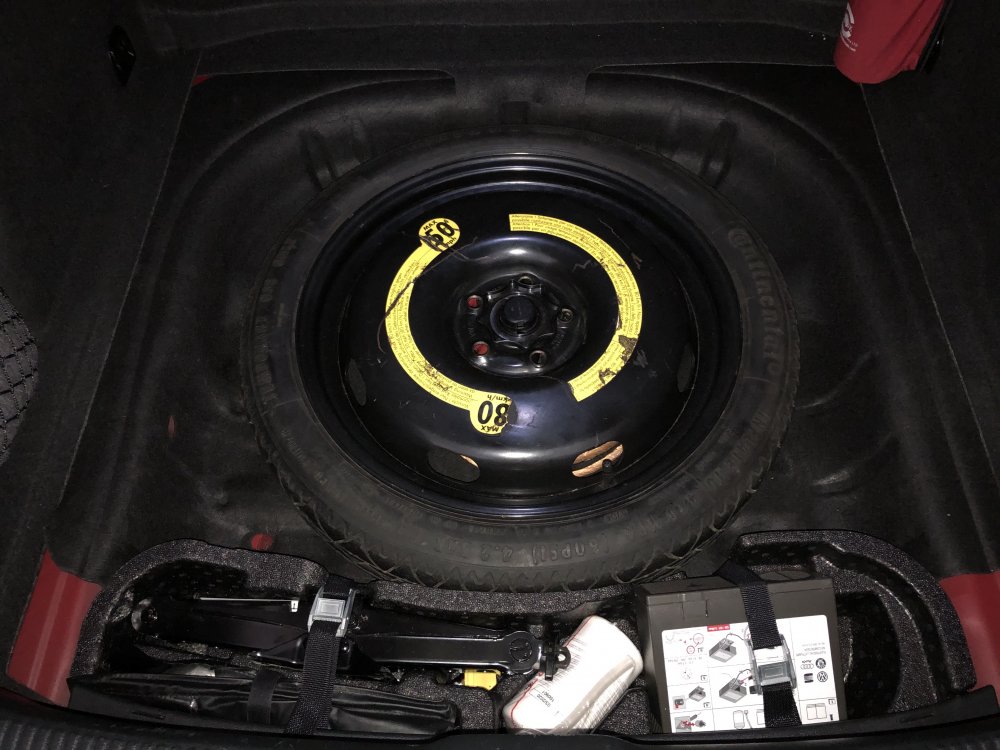

Pues ese tapizado superior que falta también lo he estado buscando, pero no lo encuentro de origen. No entiendo como puede venir un maletero a chapa descubierta en este tipo de vehículos. Gracias por el aporte. Llevo rueda. No la traía de origen y la compré en un desguace, así que tengo rueda y kit anti pinchazos Respecto al CarPlay no te entiendo. Conecta al móvil inalámbrico, no hace falta conectarlo por cable, y he dejado una toma USB en la guantera.

Y para rematar, de momento, dejo un pequeño detalle que le he puesto ayer. En realidad no encaja perfectamente, porque es del sporback, pero me gusta más como queda con ello... Me parece un poco guarro llevar la chapa del maletero al aire, más cuando el hermano sin culo lleva moqueta (aunque no en todos los acabados creo). Es una tontería, y casi nunca lo ves....pero he cogido una moqueta de un sporback y la he adaptado cortándole un par de trozos que me sobraban

Y el asunto de desmontar el paragolpes no fue otro que meter la cámara delantera del CarPlay. He puesto CarPlay inalámbrico con cámara delantera y trasera. La verdad es que funciona muy bien, y añadido al cargador inalámbrico que va en la guantera central estoy muy contento.

Aprovechando que tenía que desmontar el paragolpes ya está montado, así queda más fino. Aunque el otro me parecía más “OEM”, me resultaba demasiado grande.

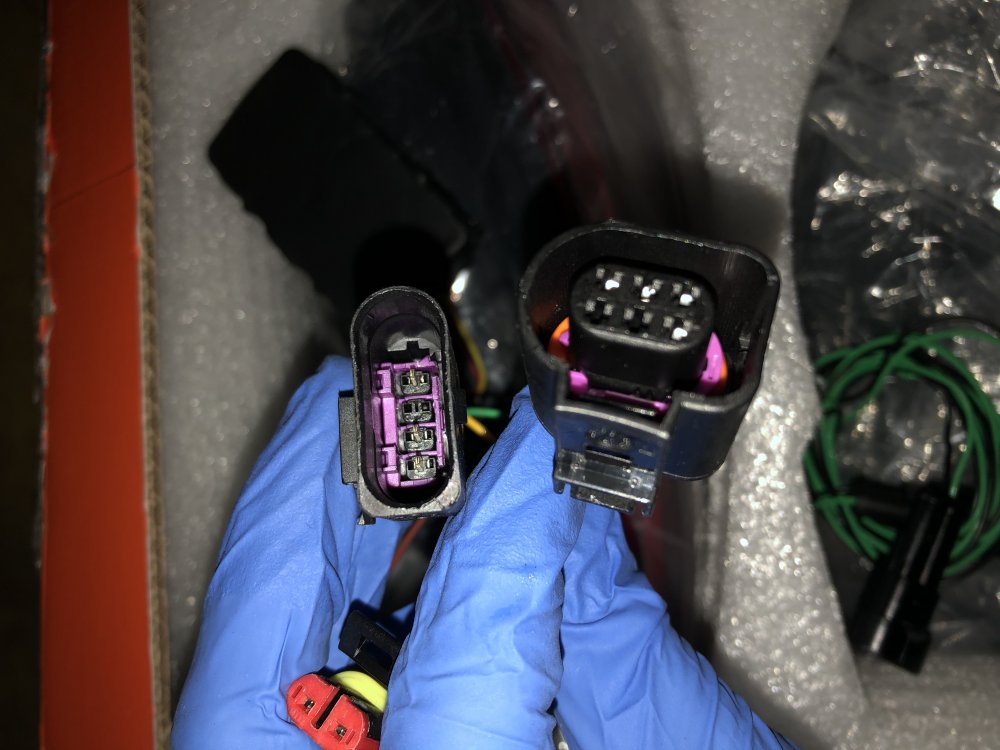

Estas son las fotos de los conectores

- Descripción: Se vende pareja de pilotos traseros completos para Audi A3 8v sedán. Led con intermitente dinámico. Para pasar de pilotos con bombilla halógena a piloto led e intermitente dinámico. Juego de pilotos con sus correspondientes módulos. Conectar y listo, no necesaria codificación. Importante, comprobar que los conectores de tu coche son como los de las ultimas fotos. - Procedencia: Aliexpress - Ali de fabricación: 2019 - Estado de conservación: Nuevos, sin estrenar. Solo montados en mi coche para ver cómo quedan, porque me enviaron los equivocados. - Precio: 300€ - Envío: Creo que lo ideal sería probarlos “in situ”, pero hago envíos sin problema

Vendidas. Se puede cerrar gracias

Terminado!!!!

No. Conocí a un chico de Granda que había estado buscando información de cómo poner los dinámicos al pre, y me dijo que en Alemania se hacía, así que para allí que se fueron los pilotos. Si, es un regalo de cumple que ha llegado bastante tarde, pero la verdad es que me ha venido al pelo

No, en mi provinica seguimos en fase 0, así que toca esperar un poco todavía... Mientras tanto me entretengo con esto
