Tempomat sin maneta

[mikela4]

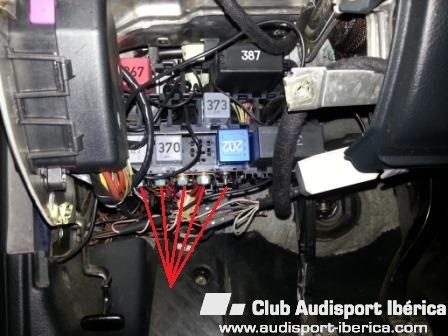

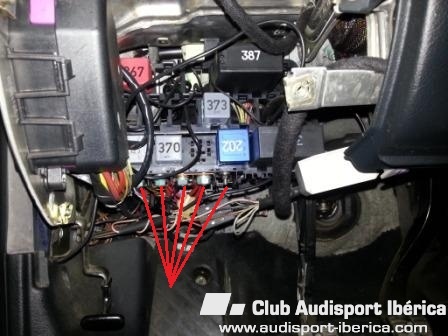

Los bornes son los que te he marcado en la foto. Ahora no se decirte exactamente cual es el positivo bajo llave, pruebalo con un multimetro. En cuanto a lo de los pin's , hay que buscar un poco por el foro, de lo que me acuerdo se hablo del tema.

Un saludo!



[Don audi2.5v6]

Los bornes son los que te he marcado en la foto. Ahora no se decirte exactamente cual es el positivo bajo llave, pruebalo con un multimetro. En cuanto a lo de los pin's , hay que buscar un poco por el foro, de lo que me acuerdo se hablo del tema.

Un saludo!





Ok. Gracias por ko del positivo. Eso ahora esta claro. Pero a ver si alguien me dice lo d los pines. Ya k tengo todo kitado del capó, los plasticos y los limpia cristales......

[Don audi2.5v6]

E mirao, pero no encuentronla info. A ber si alguien se lo sabe! Se supone que hay 3 tipos d ecus, la de 68, 80 y 121 pines, pues bien, a mi en la centralita esta me entran 4 enchufes, 1 con 52 pines, un segundo con 24 pines, un tercero con 40pines y un cuarto con 9 pines(este ultimo los cables los mas gordos). Y si sumo todo serian 125 pins, y si no cuento los 9 ultimos, ya sin 116. Entonces...no m cuadra. La pregunta es si estoi mirando bien donde es, o es en otro sitio........ ayuda por favorrr, graciasssss.

[mikela4]

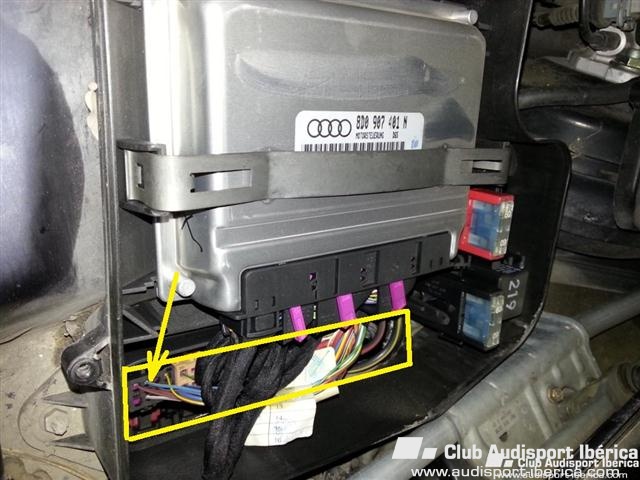

Vuelve a enchufar los conectores en la centralita. Luego, haz una foto en la que se vean bien los conectores que estan detras de la centralita, aquellos que te he marcado con la flecha, pero que se vean TODOS. Seguramente que hay uno blanco en el lado opuesto del que se ve en la foto.Luego a ver si te encaja el esquema que he encontrado.







P.D. Mira bien el conector blanco cuantos cables tiene ? No pin's, cables ! A ver si es asi :





Editado 9 de Febrero del 2013 por mikela4

[Don audi2.5v6]

Buenass...., aki vuelvo con las fotos. Veo que apuntastes (15) en el conector blanco, pues si, si que lo tengo, y tiene 15 espacios...... sabiendo eso, ya se sabria que tipo de ecu es???, se sabria que tipo de conexion se haria???.

Gracias y saludosss.

[mikela4]

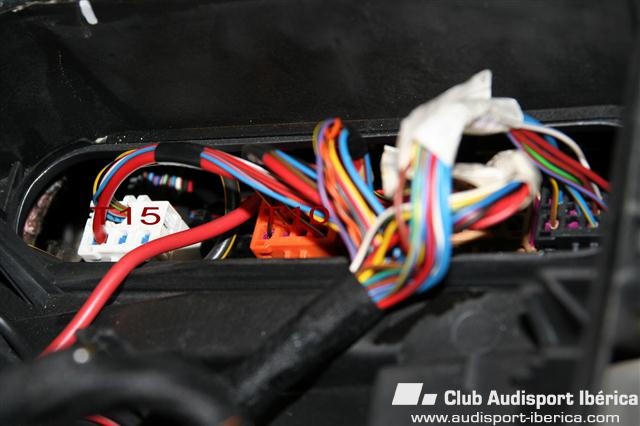

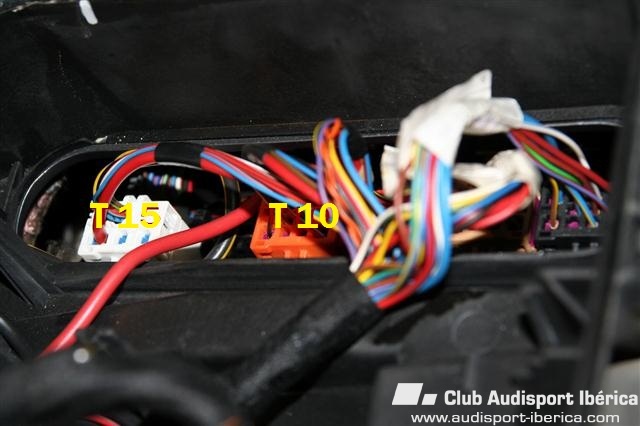

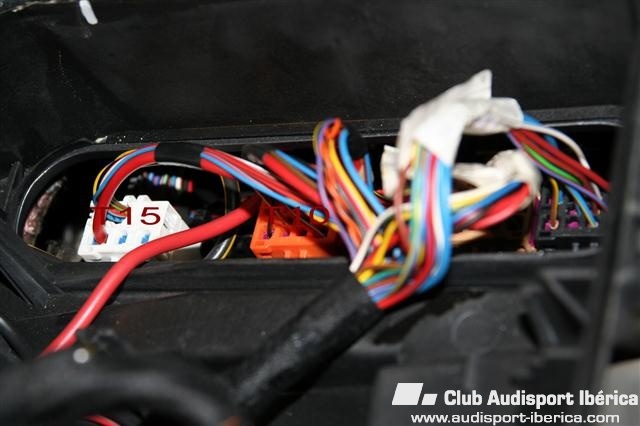

Mira esto :

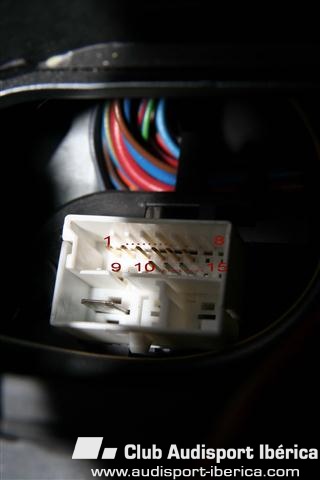

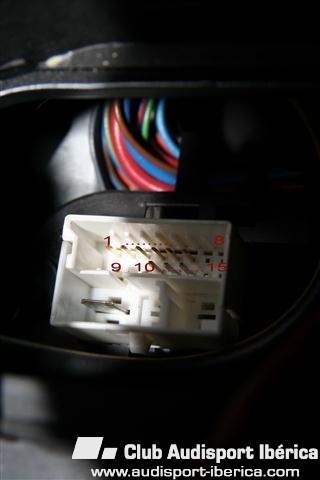

Y el T15 de cerca





Como puedes ver, aqui el hombre no tenia los mismos cables que tienes tu en el T15, por lo tanto, no tendras que colocar ningun pin, ya que me imagino que los tendras todos.

[mikela4]

Las conexiones las tendras que hacer en el conector T15 de la siguiente manera :





- pin 1 maneta CC al pin 7 conector T15

- pin 2 maneta CC al pin 8 conector T15

- pin 3 maneta CC al pin 9 conector T15

- pin 4 maneta CC al pin 10 conector T15

- pin 6 maneta CC al pin 10 conector T15

- pin 5 maneta CC al fusible Nr. 5



Las conexiones estan hechas en un A6 2,5TDI motor afb del año 1999. El esquema en la que estan basadas las conexiones la puedes ver abajo, en el documento pdf.



CC A6 AFB 1999.pdf



Espero que te sirva de ayuda.

Un saludo!

[Don audi2.5v6]

Bueno.....amo a ve.... :crying_anim: :crying_anim: :crying_anim: :crying_anim: creo que hay problema, a mi parecer, viendo lo que me has enviado y yo que no tenia ni p.idea :conf: y ahora voi mas o menos viendolo :shocked: :shocked: ......adjunto dos fotos, las cuales son los pines que tienen el macho y la hembra. A ver que tendria que hacer, porque creo que no se ajustan a lo que se podria llamar que viene preinstalado :crying_anim: :crying_anim: :laugh: .



Del conector T15 marco en rojo los que no tienen el macho.

[Don audi2.5v6]

Y aqui el T15, marco las que no tienen la hembra :crying_anim: :crying_anim: .....

[mikela4]

Mañana por la mañana te lo miro y te diré algo. Si tiene solución, la encontraremos!



Sent from my LG-E610 using Tapatalk 2





[Don audi2.5v6]

Ok. Muchas gracias Mikela4.

[mikela4]

A ver. Siguiendo el esquema y viendo las fotos que pusiste, solo te faltan los pin's 7 y 8 para el tempomat, los demas que faltan, no te preocupes. Pues, lo unico que tendras que hacer seria buscar unos pin's de otros enchufes, sacarlos y ponerlos alli, luego cablear y nada mas, porque veo que la centralita tiene todos los pin's. Mira bien el esquema, cableas del T15 hembra a la centralita y en el macho colocas los 2 cables que vienen de la maneta y eso es todo !

P.D. Si no me equivoco, de lo que veo en el esquema, el T15 va conectado en el conector de 40 pin's que va a la centralita, verdad?

[mikela4]

Una pregunta que se me ocurre ahora : de que año es tu coche ?

[Don audi2.5v6]

Una pregunta que se me ocurre ahora : de que año es tu coche ?



Es de ENERO año 2000

[Don audi2.5v6]

entonces......este esquema de pin´s no me sirve de nada no??, como veo que yo lo tengo que conectar en otra serie de numeros que ahí no aparecen....puede ser???
