Brico reparacion fallo freno electrico A6 C6

[JuanK_A64F]

Vamos ha intentar resolver uno de los fallos electricos que pasan en nuestros A6 C6. Intentamos investigar y solucionar estos fallos. "Cuando lo solucione haré un Brico en PDF"





SINTOMA: No hay forma de quitar el freno electrico y salta en el FIS la alarma de averia en FRENO MANO con el dichoso pitido que no se vá.





PASAMOS VAG COM: y encontramos estos fallos.



Chassis Type: 4F0

Scan: 01 03 05 07 08 09 0E 15 16 17 19 37 42 46 47 4F 52 53 55 56

61 62 72 76 77



VIN: WAUZZZ4F750000000 Mileage: 200000km/110000miles



00-Steering Angle Sensor -- Status: OK 0000

01-Engine -- Status: OK 0000

03-ABS Brakes -- Status: Malfunction 0010 (NOS INFORMA QUE HAY UN FALLO EN LOS FRENOS)

05-Acc/Start Auth. --Status: OK 0000

07-Control Head -- Status: Malfunction 0010 (AQUI SE REGISTRAN TODOS LOS FALLOS)

08-Auto HVAC -- Status: OK 0000

09-Cent. Elect. -- Status: OK 0000

0E-Media Player 1 -- Status: OK 0000

15-Airbags -- Status: OK 0000

16-Steering wheel -- Status: OK 0000

17-Instruments -- Status: OK 0000

19-CAN Gateway -- Status: OK 0000

25-Immobilizer -- Status: Malfunction 0010

37-Navigation -- Status: OK 0000

42-Door Elect, Driver -- Status: OK 0000

46-Central Conv. -- Status: OK 0000

47-Sound System -- Status: OK 0000

4F-Centr. Electr. II -- Status: OK 0000

52-Door Elect, Pass. -- Status: OK 0000

53-Parking Brake -- Status: Malfunction 0010 (NOS INFORMA QUE HAY UN FALLO EN EL FRENO DE MANO)

55-Xenon Range -- Status: OK 0000

56-Radio -- Status: OK 0000

61-Battery Regul. -- Status: OK 0000

62-Door, Rear Left -- Status: OK 0000

72-Door, Rear Right -- Status: OK 0000

76-Park Assist -- Status: OK 0000

77-Telephone -- Status: OK 0000



-------------------------------------------------------------------------------



Borramos todos los fallos DTCs y vemos que vueve ha salir un fallo en 53-Parking Brake -- Status: Malfunction 0010



Entramos en el Modulo 53 y encontramos este fallo:



-------------------------------------------------------------------------------

Address 53: Parking Brake Labels: 4F0-910-801.lbl

Part No SW: 4F0 910 801 HW: 4F0 907 801

Component: EPB C63C0030 H03 0030

Revision: C63C0030

Coding: 0000111

Shop #: WSC 02334 785 00200

VCID: DDBA1B2A3B6B18F4



2 Faults Found

02435 - Supply Voltage for Control Module for Right Channel (ESTE FALLO SIGNIFICA Tension de alimentacion para el estacionamiento del freno motor derecho (V283)

009 - Open or Short to Ground - Intermittent

Freeze Frame:

Fault Status: 00101001

Fault Priority: 1

Fault Frequency: 11

Reset counter: 27

Mileage: 219240 km

Time Indication: 0

Date: 2016.12.02

Time: 15:51:54



Freeze Frame:

Voltage: 12.84 V

Count: 81



01487 - System Function Test (ESTE FALLO SIGNIFICA Luz indicadora de mal funcionamiento)

008 - Implausible Signal - MIL ON

Freeze Frame:

Fault Status: 11101000

Fault Priority: 4

Fault Frequency: 24

Reset counter: 243

Mileage: 219128 km

Time Indication: 0

Date: 2016.12.02

Time: 12:17:12



Freeze Frame:

Voltage: 11.49 V

Count: 119





-------------------------------------------------------------------------------



Esto me da ha entender de que no le llega corriente al motor derecho del freno automatico que se encuentra en la pinza del freno.



Yo he tocado el motor y cuando lo acciono si se mueve, osea le llega corriente, tambien he probado con un polimetro ver si le llega pero en ambas ruedas no me da ningun voltage. ni poniedo en cada pin, ni poniendo masa al chasis y positivo ha cada pin...



He sustituido en pulsador que esta en la consola MMI pero con ningun resultado en positivo.



CONCLUSION: Revisar los cables que alimentan a los motores haber si se ha cortado o rasgado por algun sitio.



Seguiré informando.



Os dejo foto del mensaje en el FIS junto a su pitido.

Editado 9 de Diciembre del 2016 por JuanK_A64F

[juliaars2000]

Joodoooo solo pensar el dichoso pitido cada 2x3 sonando... que además como no suena bajito...

[ximo@6]

corriente cuando no funcionan no llega, y si cuando le das al botón se mueve se te desbloquea, si no se desbloquea es que no gira, se solía oxidar el conector que une el motor con el cableado en el conector del coche, si fuese la centralita te pondría error eprom algo asi y la dirección

[JuanK_A64F]

XIMO@6... no esta oxidado y mueven los motores... lo que si hace es este ruido cuando los pongo..... mira el video.



https://youtu.be/Hj6ByNIZ8z4

Editado 9 de Diciembre del 2016 por JuanK_A64F

[JuanK_A64F]

Me podeis decir donde esta la centralita del freno de mano? se que esta por el maletero, solo he encontrado la del Parktronic y amplificador de antena... y donde entran los cables de alimentacion de los motores? no localizo por dentro dende entran...

[millen]

La centralita esta en el lado derecho del maletero debajo de la bandeja de herramientas.Tengo por algún sitio el diagrama de conectores, a ver si lo encuentro.

En mi caso el fallo era que había un cable cortado al llegar al conector con el motor. Puse un post al respecto en el foro.

La centralita no es muy cara en ebay, los motores un poco más.

[ximo@6]

cuantas pastillas te quedan?

[millen]

Aquí está el diagrama



http://autotecnic2000.com/2015/10/09/la-unidad-de-control-inhibe-el-funcionamiento-del-sistema-de-freno-de-estacionamiento-electromecanico/

[JuanK_A64F]

Gracias..... las pastillas estan bien.

[angelillo2]

La centralita esta en el lado derecho del maletero debajo de la bandeja de herramientas.

a mi me paso algo parecido, al quitarla y ponerla inclinada me salto un aviso de "exceso de inclinación, peligro"

no sabia yo que tenia este sensor..

le desconecte, limpie los contactos con lubrilim1, lo volvi a montar y hasta ahora... hace unos 2 años del tema y no ha vuelto a decir ni pio..

los contactos sucios.....

[JuanK_A64F]

Voy a montarle los 2 motores nuevos... seguro que es eso.... siempre me falla el derecho.

Editado 19 de Diciembre del 2016 por JuanK_A64F

[audi a6 2.0tdi]

no sepuede reparar el motor?

viene blindado para no desmontarlo?

ximo@6 ami tambien me hace el ñiiiiik del video cuando lo pongo







salu2

[JuanK_A64F]

Paso de desmontarlo............... su final se sabe cual es... he comprado 2 por unos 67.46€ de china..... las 2 unidades.

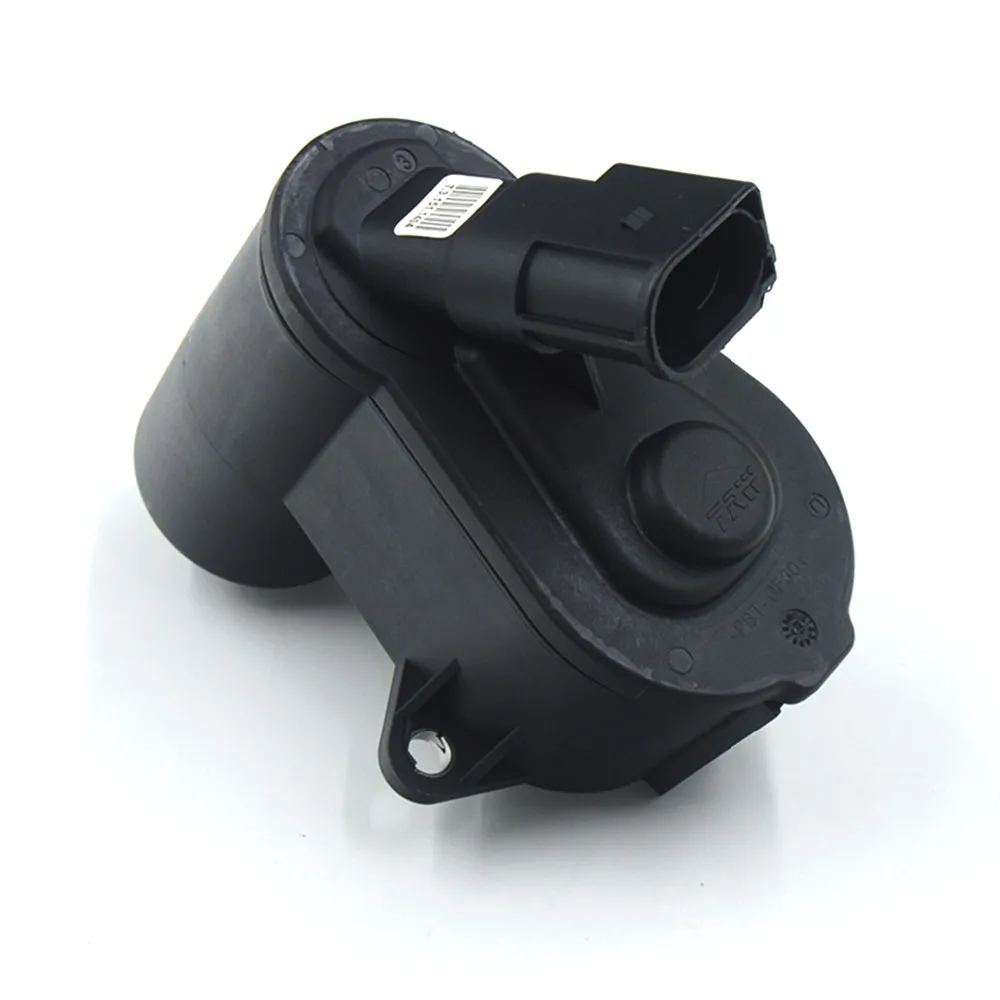

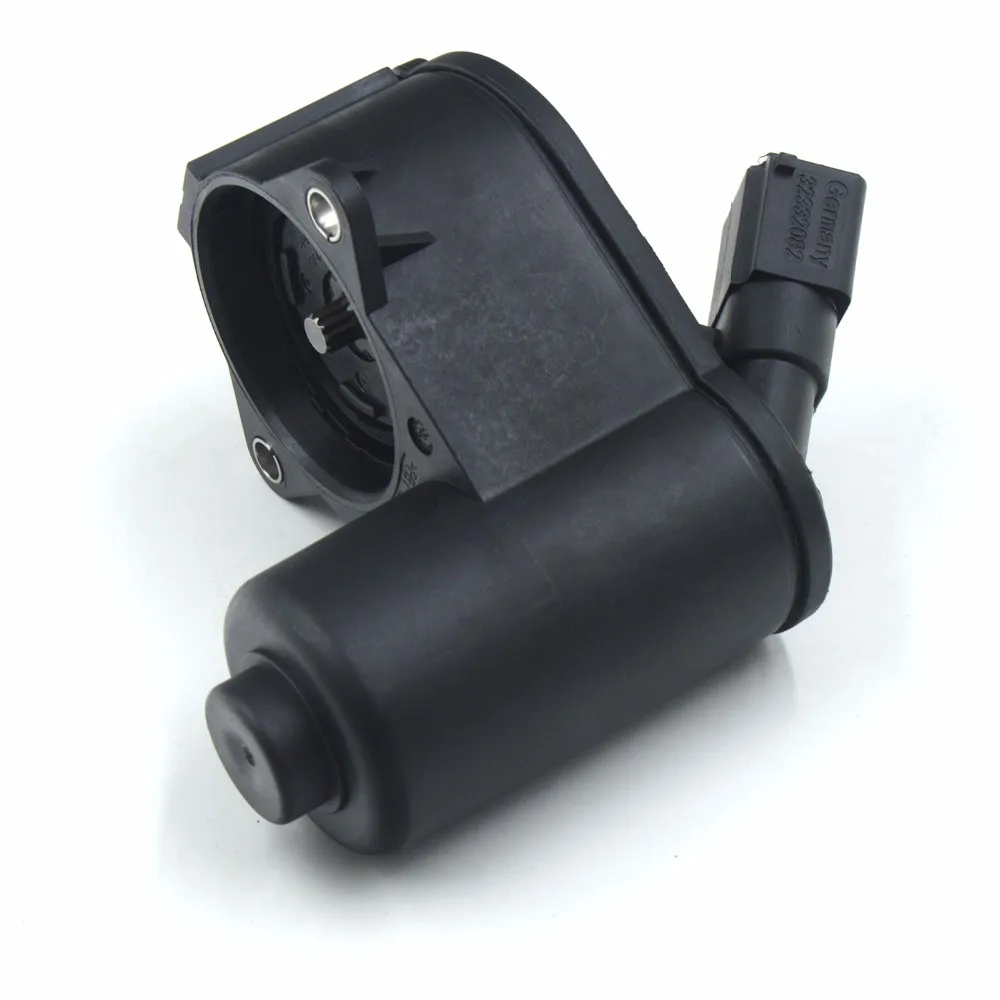

OEM Rueda de Freno de mano Pinza De Freno Servo Motor 12/6-Sides Torx 4F0998281B 4F0 998 281 para Audi A6 C6 2007 2008 2009 2010 2011



Ojo al dato, los motores vienen de 2 tipos 12 y 6 dientes tipo TORX. el mio es de 6 dientes.



Asi me ahorro el ÑIIIIIIIICK...........ÑIIIIIIICK...............





https://es.aliexpress.com/item/OEM-Wheel-Handbrake-Brake-Caliper-Servo-Motor-12-6-Sides-Torx-4F0998281B-4F0-998-281-for/32775473585.html?spm=2114.13010608.0.0.7QREk3



Editado 23 de Diciembre del 2016 por JuanK_A64F

[matrixnrc]

Paso de desmontarlo............... su final se sabe cual es... he comprado 2 por unos 67.46€ de china..... las 2 unidades.



OEM Rueda de Freno de mano Pinza De Freno Servo Motor 12/6-Sides Torx 4F0998281B 4F0 998 281 para Audi A6 C6 2007 2008 2009 2010 2011



Ojo al dato, los motores vienen de 2 tipos 12 y 6 dientes tipo TORX. el mio es de 6 dientes.



Asi me ahorro el ÑIIIIIIIICK...........ÑIIIIIIICK...............





https://es.aliexpress.com/item/OEM-Wheel-Handbrake-Brake-Caliper-Servo-Motor-12-6-Sides-Torx-4F0998281B-4F0-998-281-for/32775473585.html?spm=2114.13010608.0.0.7QREk3





Muchas gracias por el aporte. A mi me están sonando otra vez, pero de momento no fallan.

[alcoscar]

https://m.youtube.com/watch?v=Pleswh9vUXA

Muy interesante
