Retrofit ASS (Audi Sound System)

[WillySonicteam]

Parte 1:

Buenas,hacia unos dias que hice una mini despedia en el tema retrofits,pues la meta la tenia ya aclanzada con todo lo que instale.Bueno,van pasando los dias soy un chico al cual le gusta la musica y parte de hobby se dedica a esto,pues  a partir de ahi viene todo lo demas.Escuchar mi musica y mis mezclas en el coche,me hago mayor y llevo el volumen a menos de mitad,se oye bien,ni fu ni fa,el tema viene cuando entra musica con bajos y demas,dan ganas de pota*...

Como muchos sabreis el coche lo compre hecho(de ahi muchos retrofits posteriores),y de donde lo compre no habia mucha maniobra y todos salen iguales.Asi que indagando y buscando y gracias a gente de este foro que me ayudo a comparar codificaciones estoy preparando otro retrofit,el Audi sound system 9VD,que es el mismo que el de serie 8RM pero con un extra,que son un altavoz central y un subwoofer trasero.

El asunto de vibraciones y demas,estoy ya con el tema y la solucion es poner entre el altavoz y la bandeja metalica un poco de burlete de 3mm.

El tema esta en que es posible hacerle en material,se necesita comprar cosas y cambiar alguna cosa del habitaculo,ademas se por donde va la codificacion, y por lo que e leido el MMI que llevamos estan capadas las salidas del subwoofer y altavoz central y por lo que e visto las conexiones van exactamente igual que en el B8.Pero por otra cosa,es que no e visto ninguna pagina de retrofits que haga esta reequipacion y esto me da mala espina.

Comencemos por material que se necesita:

Altavoz central: 8W0035454

Subwoofer trasero: 8W5035412(Sedan), 8W9035382(Avant)

Bandeja trasera (depende equipacion se necesita una u otra solo cambia la letra del final,tambien codigo de color): 8W5863411

Rejillas altavoz: 8W5035405B (Izquierdo), 8W5035405B (Derecho)

Tornilleria Subwoofer: N91017501 se necesitan 4 para anclar a la bandeja metalica el subwoofer

Tornilleria Altavoz central: N91193901 se necesitan 6, 2 para altavoz central y 4 anclaje bandeja superior el subwoofer

Cable:En este caso uno de 2x1,5mm2

[jointercel]

Cojo asiento,este retrofit quiero hacerlo yo tb pero como bien dices no hay nada de info salvo en el foro B8... ve contando avances porfa

[WillySonicteam]

Voy recopilando material,me hace falta que llege la bandeja trasera y las rejillas.

En cuanto me ponga a ello actualizo el post y pongo lo que hace falta.

De poder se puede reequipar,la put*da la bandeja,ya que hay que cambiarla,alemnos que no quieras que se te quede el subwoofer debajo la bandeja trasera impidiendo la salida del audio.

[alagar27]

Interesante, ya nos iras informando y precio de piezas aunque yo si toco algo de eso lo haria en taller, no soy nada manitas.

[WillySonicteam]

Equipamiento puesto y funcionando a la perfeccion,se nota bastante la calidad de sonido,se oye el equipo mas lleno.

Lo unico,que despues de instalarlo todo no me hizo falta codificar porque los altavoces funcionaban.Pero cogi y codifique los canales,y el audio gano en calidad,nonse si es por la forma de repartir el sonido.

Cuando tenga un ratillo subo lo que hace falta para poderlo reequipar.

[alagar27]

hace 15 minutos, WillySonicteam dijo:

Equipamiento puesto y funcionando a la perfeccion,se nota bastante la calidad de sonido,se oye el equipo mas lleno.

Lo unico,que despues de instalarlo todo no me hizo falta codificar porque los altavoces funcionaban.Pero cogi y codifique los canales,y el audio gano en calidad,nonse si es por la forma de repartir el sonido.

Cuando tenga un ratillo subo lo que hace falta para poderlo reequipar.



Genial, ya diras precio y todo lo necesario para hacerlo.



Me alegro que lo hayas conseguido

Editado 12 de Marzo del 2020 por alagar27

[WillySonicteam]

Por el precio es como todo,si hay que morir a todo nuevo se va de madre,solo hace falta perder algo de tiempo y asegurarse que lo que compras esta bien.

Todo lo que e puesto menos las rejillas,cableado y conectores es usado,si lo vieras pasa como nuevo.

Lei mucho sobre el tema de ruido a arena en el altavoz trasero,yo lo sulucione,le puedo meter toda la caña al equipo y suena de cojon*s,muy contento porque se gana mucho en amplitud de audio dentro del coche,y sobretodo los bajos y altos mas marcados.El B&O deve ser otro mundo,pero mas que satisfecho con este.

[Eien]

Pues muchas gracias Willy.

Me quedo pendiente de que pongas algo de como lo has hecho, referencias, etc. Ya que estoy como tú, soy bastante aficionado a la música y la calidad de los graves y agudos de la conf de altavoces básica, deja mucho que desear la verdad.

[tome1994]

Cojo asiento, porque la verdad que tiene que ser una mejora muy chula y buscando un poco he visto que no sale muy muy cara.





Gracias de antemano por el esfuerzo!

[WillySonicteam]

Buenas volvemos a la carga y actualizo el post

Altavoz central: 8W0035454

Subwoofer trasero: 8W5035412(Sedan), 8W9035382(Avant)

Bandeja trasera (depende equipacion se necesita una u otra solo cambia la letra del final,tambien codigo de color): 8W5863411

Rejillas altavoz: 8W5035405B (Izquierdo), 8W5035405B (Derecho)

Tornilleria Subwoofer: N91017501 se necesitan 4 para anclar a la bandeja metalica el subwoofer

Tornilleria Altavoz central: N91193901 se necesitan 2 para altavoz central

Tornilleria Bandeja superior: N 91057001 se necesitam 4 anclaje bandeja superior el subwoofer

Cable Subwoofer:En este caso uno de 2x1,5mm2

Cable Altavoz Central:En este caso uno de 0,75mm2

Cinta para aislar cables y asi evitar riuiditos https://es.aliexpress.com/item/33026883460.html?spm=2114.13010708.0.0.229b63c0s6qaJy

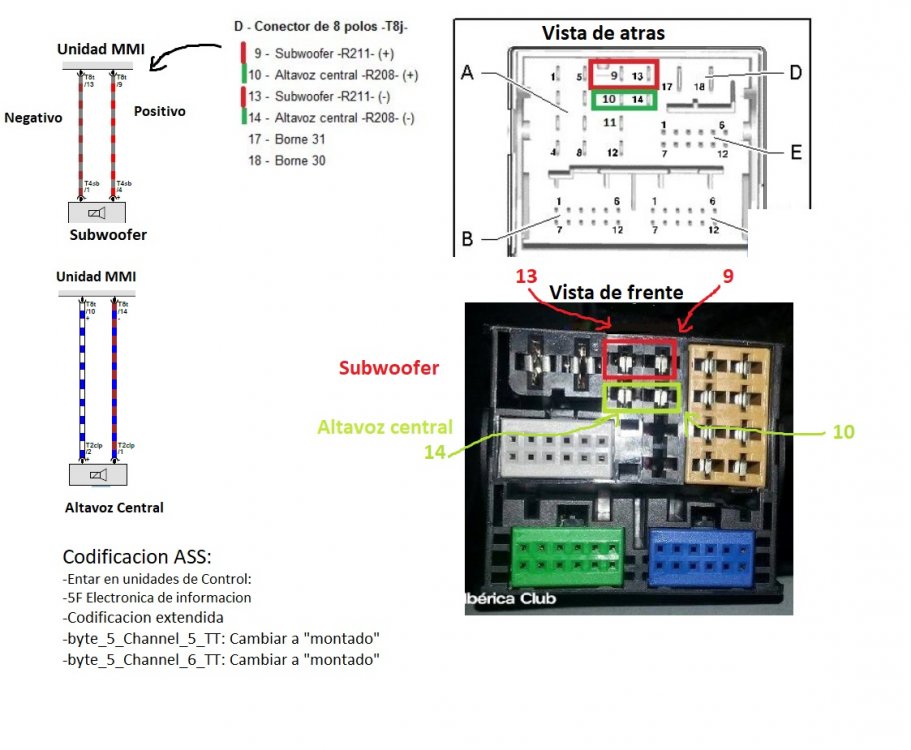

Despues se necesitan los conectores para pinear los altavoves y detras el MMI

Altavoz central:

2 Pines https://es.aliexpress.com/item/4000233729073.html?spm=a2g0o.detail.1000013.11.514a28d4FSM2To&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=35a54f73-bfa0-4fe7-a1e9-a58638fe1d15

1 Conector 4B0971832

Subwoofer y MMI:

6 pines https://es.aliexpress.com/item/33021733042.html?spm=2114.13010708.0.0.229b63c0s6qaJy

1 Conector https://es.aliexpress.com/item/33030653080.html?spm=a2g0o.detail.1000060.2.2c2b5535s7ycru&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=cd42f098-130b-4032-88cd-97f4784aa0c1



A partir de ahi la instalacion no es complicada es un estilo como la instalacion de la camara trasera,os dejo el desmontaje de la bandeja trasera en un video,por cierto si teneis los asientos abatibles es mucho mas facil cambiarlo:

Aprovechad para meterle burlete de caucho 3mm de grosor:

https://www.amazon.es/dp/B07QDQ9547/ref=sspa_dk_detail_1?spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUFCV1pWVUZZMENQM0gmZW5jcnlwdGVkSWQ9QTAxMzEzMzIzVlVaUzJDODlVQzFGJmVuY3J5cHRlZEFkSWQ9QTA4MTc1NDQxUVZHWEVFSDdBQTdVJndpZGdldE5hbWU9c3BfZGV0YWlsMiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU&th=1

entre el subwoofer y la bandeja de hierro (en los soportes circulares),asi evitais el famoso problema de ruidillios molestos que tanto se quejaron al principio.



Para instalar el altavoz central ningun problema es quitra la tapita a presion y despues hay dos tornillitos que hay que quitarlos con un destornillador pequeño,quitra la tapita de proteccion ciega que lleva y instalarle el altavoz y hacer pasar el cable por un agujero ya hecho hacia el MMI.

Montar todo otra vez,en mi caso sin codificar funcionaba,pero aproveche a codificarlo y se noto cambio,parece que cada altavoz haga su funcion.

La mejora es sustancial,se nota el audio mas lleno y con mas potencia de bajos,que es lo que le faltaba al de serie.

Si alguien se anima le ayudo sin problema,lo mas complicado es escoger el tipo de bandeja correcta ya que hay muchos modelos,en audi me pedian 250€ nueva,yo la encontre usada pero estaba nueva,los altavoces es facil encontrarlos usados que estan muy bien.

[WillySonicteam]

Tambien decir que yo e montado en el berlina,en caso del avant no lleva bandeja y va alojado en el hueco del maletero de la rueda.

[alagar27]

Gracias por toda la info, ojala tuviera tiempo para buscar todo y sobretodo fuera un manitas y pudiera hacer cambio pero tocara tirar de profesional y poner algo similar sin pasarse de precio.

[McMahon]

hace 15 horas, WillySonicteam dijo:

Buenas volvemos a la carga y actualizo el post

Altavoz central: 8W0035454

Subwoofer trasero: 8W5035412(Sedan), 8W9035382(Avant)

Bandeja trasera (depende equipacion se necesita una u otra solo cambia la letra del final,tambien codigo de color): 8W5863411

Rejillas altavoz: 8W5035405B (Izquierdo), 8W5035405B (Derecho)

Tornilleria Subwoofer: N91017501 se necesitan 4 para anclar a la bandeja metalica el subwoofer

Tornilleria Altavoz central: N91193901 se necesitan 2 para altavoz central

Tornilleria Bandeja superior: N 91057001 se necesitam 4 anclaje bandeja superior el subwoofer

Cable Subwoofer:En este caso uno de 2x1,5mm2

Cable Altavoz Central:En este caso uno de 0,75mm2

Cinta para aislar cables y asi evitar riuiditos https://es.aliexpress.com/item/33026883460.html?spm=2114.13010708.0.0.229b63c0s6qaJy

Despues se necesitan los conectores para pinear los altavoves y detras el MMI

Altavoz central:

2 Pines https://es.aliexpress.com/item/4000233729073.html?spm=a2g0o.detail.1000013.11.514a28d4FSM2To&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=35a54f73-bfa0-4fe7-a1e9-a58638fe1d15

1 Conector 4B0971832

Subwoofer y MMI:

6 pines https://es.aliexpress.com/item/33021733042.html?spm=2114.13010708.0.0.229b63c0s6qaJy

1 Conector https://es.aliexpress.com/item/33030653080.html?spm=a2g0o.detail.1000060.2.2c2b5535s7ycru&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=cd42f098-130b-4032-88cd-97f4784aa0c1



A partir de ahi la instalacion no es complicada es un estilo como la instalacion de la camara trasera,os dejo el desmontaje de la bandeja trasera en un video,por cierto si teneis los asientos abatibles es mucho mas facil cambiarlo:

Aprovechad para meterle burlete de caucho 3mm de grosor:

https://www.amazon.es/dp/B07QDQ9547/ref=sspa_dk_detail_1?spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUFCV1pWVUZZMENQM0gmZW5jcnlwdGVkSWQ9QTAxMzEzMzIzVlVaUzJDODlVQzFGJmVuY3J5cHRlZEFkSWQ9QTA4MTc1NDQxUVZHWEVFSDdBQTdVJndpZGdldE5hbWU9c3BfZGV0YWlsMiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU&th=1

entre el subwoofer y la bandeja de hierro (en los soportes circulares),asi evitais el famoso problema de ruidillios molestos que tanto se quejaron al principio.



Para instalar el altavoz central ningun problema es quitra la tapita a presion y despues hay dos tornillitos que hay que quitarlos con un destornillador pequeño,quitra la tapita de proteccion ciega que lleva y instalarle el altavoz y hacer pasar el cable por un agujero ya hecho hacia el MMI.

Montar todo otra vez,en mi caso sin codificar funcionaba,pero aproveche a codificarlo y se noto cambio,parece que cada altavoz haga su funcion.

La mejora es sustancial,se nota el audio mas lleno y con mas potencia de bajos,que es lo que le faltaba al de serie.

Si alguien se anima le ayudo sin problema,lo mas complicado es escoger el tipo de bandeja correcta ya que hay muchos modelos,en audi me pedian 250€ nueva,yo la encontre usada pero estaba nueva,los altavoces es facil encontrarlos usados que estan muy bien.



Al final ya lo has montado todo. ¿Mejora mucho la calidad?  La diferencia del básico a este es el altavoz central del salpicadero y el subwoofer si no me equivocó y cambiar la bandeja trasera original por otra que tenga las oquedades del altavoz. Tienes que pasar todo el cableado desde el maletero a la guantera para el subwoofer y luego pasar otro cableado desde la guantera al alojamiento del altavoz central del salpicadero y eso sería lo más complicado en principio.  ¿Por cuánto te ha salido todo aproximadamente? Ya que si no es muy caro y mejora la calidad bastante respecto al normal tal vez me anime con ello en vez de hacer otras cosas.

[tome1994]

hace 17 horas, WillySonicteam dijo:

Buenas volvemos a la carga y actualizo el post

Altavoz central: 8W0035454

Subwoofer trasero: 8W5035412(Sedan), 8W9035382(Avant)

Bandeja trasera (depende equipacion se necesita una u otra solo cambia la letra del final,tambien codigo de color): 8W5863411

Rejillas altavoz: 8W5035405B (Izquierdo), 8W5035405B (Derecho)

Tornilleria Subwoofer: N91017501 se necesitan 4 para anclar a la bandeja metalica el subwoofer

Tornilleria Altavoz central: N91193901 se necesitan 2 para altavoz central

Tornilleria Bandeja superior: N 91057001 se necesitam 4 anclaje bandeja superior el subwoofer

Cable Subwoofer:En este caso uno de 2x1,5mm2

Cable Altavoz Central:En este caso uno de 0,75mm2

Cinta para aislar cables y asi evitar riuiditos https://es.aliexpress.com/item/33026883460.html?spm=2114.13010708.0.0.229b63c0s6qaJy

Despues se necesitan los conectores para pinear los altavoves y detras el MMI

Altavoz central:

2 Pines https://es.aliexpress.com/item/4000233729073.html?spm=a2g0o.detail.1000013.11.514a28d4FSM2To&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=35a54f73-bfa0-4fe7-a1e9-a58638fe1d15

1 Conector 4B0971832

Subwoofer y MMI:

6 pines https://es.aliexpress.com/item/33021733042.html?spm=2114.13010708.0.0.229b63c0s6qaJy

1 Conector https://es.aliexpress.com/item/33030653080.html?spm=a2g0o.detail.1000060.2.2c2b5535s7ycru&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=cd42f098-130b-4032-88cd-97f4784aa0c1



A partir de ahi la instalacion no es complicada es un estilo como la instalacion de la camara trasera,os dejo el desmontaje de la bandeja trasera en un video,por cierto si teneis los asientos abatibles es mucho mas facil cambiarlo:

Aprovechad para meterle burlete de caucho 3mm de grosor:

https://www.amazon.es/dp/B07QDQ9547/ref=sspa_dk_detail_1?spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUFCV1pWVUZZMENQM0gmZW5jcnlwdGVkSWQ9QTAxMzEzMzIzVlVaUzJDODlVQzFGJmVuY3J5cHRlZEFkSWQ9QTA4MTc1NDQxUVZHWEVFSDdBQTdVJndpZGdldE5hbWU9c3BfZGV0YWlsMiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU&th=1

entre el subwoofer y la bandeja de hierro (en los soportes circulares),asi evitais el famoso problema de ruidillios molestos que tanto se quejaron al principio.



Para instalar el altavoz central ningun problema es quitra la tapita a presion y despues hay dos tornillitos que hay que quitarlos con un destornillador pequeño,quitra la tapita de proteccion ciega que lleva y instalarle el altavoz y hacer pasar el cable por un agujero ya hecho hacia el MMI.

Montar todo otra vez,en mi caso sin codificar funcionaba,pero aproveche a codificarlo y se noto cambio,parece que cada altavoz haga su funcion.

La mejora es sustancial,se nota el audio mas lleno y con mas potencia de bajos,que es lo que le faltaba al de serie.

Si alguien se anima le ayudo sin problema,lo mas complicado es escoger el tipo de bandeja correcta ya que hay muchos modelos,en audi me pedian 250€ nueva,yo la encontre usada pero estaba nueva,los altavoces es facil encontrarlos usados que estan muy bien.

Hola @WillySonicteam,



He pedido ya altavoces para el Avant y estoy recopilando conectores y pines.



Para este conector, no podemos ver la variante correcta: 1 Conector https://es.aliexpress.com/item/33030653080.html?spm=a2g0o.detail.1000060.2.2c2b5535s7ycru&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=cd42f098-130b-4032-88cd-97f4784aa0c1





La put*da, el conector 4B0971832 que veo que sólo podemos conseguirlo en conce o a precio desorbitado en Ebay...





Un saludo y muchas gracias por el esfuerzo!





[Shadax]

@Carlisu84, no sé si llevas la moderación de este subforo; ¿Puedes revisar esto para ver si es susceptible de chincheta? Es un brico muy interesante para más de uno.
