cuadro can bus conectores de 32 pins azul, verde y gris

[zeimon]

Un dia Jesus me voy a ir para alla y tu me vas a enseñar electricidad y yo a ti informatica. Para mi subir un brico al foro es facil facil, pero veo un cable y madre mia la que lio

[sata]

Enhorabuena Jesus. Premio a la constancia y el buen hacer.



Eres un hacha.

[jesus20329]

Que conste que no soy el primero en hacerlo y sin la ayuda de la gente de este foro que ya lo ha hecho no lo hubiese conseguido, eso si conseguir la información me ha costado lo suyo

[Athabasco]

Ya está? ya lo has acabado? tanto rollo pa esto...por cuatro cables, un hilo con 14 paginas, ya te vale, jeje... .



S2



PD. Los 50 €. es con el fis incluido y te ha arreglado el que llevabas?

[jesus20329]

No, el fis se lo compre a Davidluabb que lo tenia por ahi en un rincon escondido, 50 euros solo ha sido cambiar el fis, solo le entregue la placa con el fis estropeado y me la devolvia ya cambiado ese fue el acuerdo.

Es cierto una vez acabado yo mismo me digo Jo**r tanto rollo para cuatro cable, si esto esta chupado, en fin todo es ponerse

Editado 16 de Junio del 2013 por jesus20329

[A4 turbo]

jod** Jesús!!! Pedazo de curro!!!

Lo acabo de leer entero 2 veces, ya me tarda empezar a montar mi cuadro!!!!!

Editado 19 de Enero del 2014 por A4 turbo

[kpasa]

wenas sigo liado para conectar mi cuadro fuera del coche y no soy capaz de entender donde tengo que conectar la alimentacion y el obd



mi cuadro es de conectores azul y amarillo de 26 pines



ya tengo localizados la numeracion de los pines pero poneis las las conexiones para cuadros de 32 y los peinados que poneis no los entiendo



por dios ayuda que parezco a rompetechos y no doy pie con bola

[sata]

No se si conincide con tus conectores pero a ver si esto te sirve de ayuda :



enlace



S2

[kpasa]

Gracias de ese saque alguna informacion pero no cinciden los conectores



lo que me falta es poder conectar el cable obdii , no se donde conecta la linea del k

[sata]

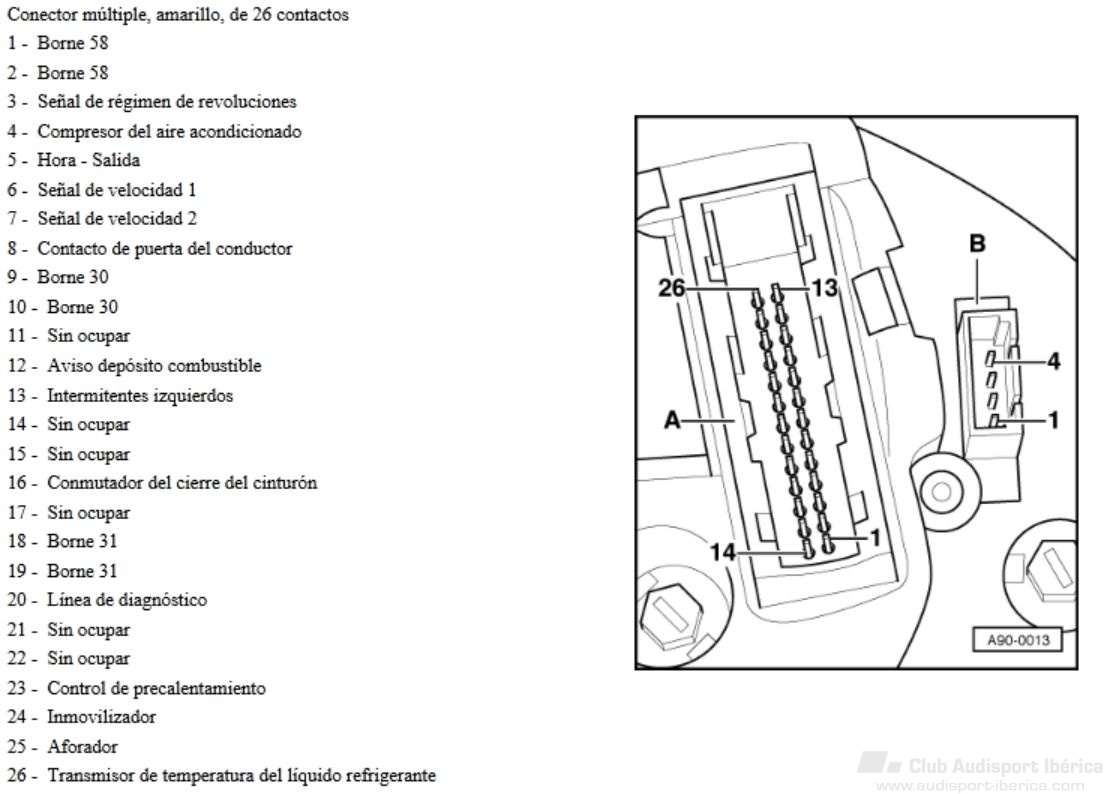

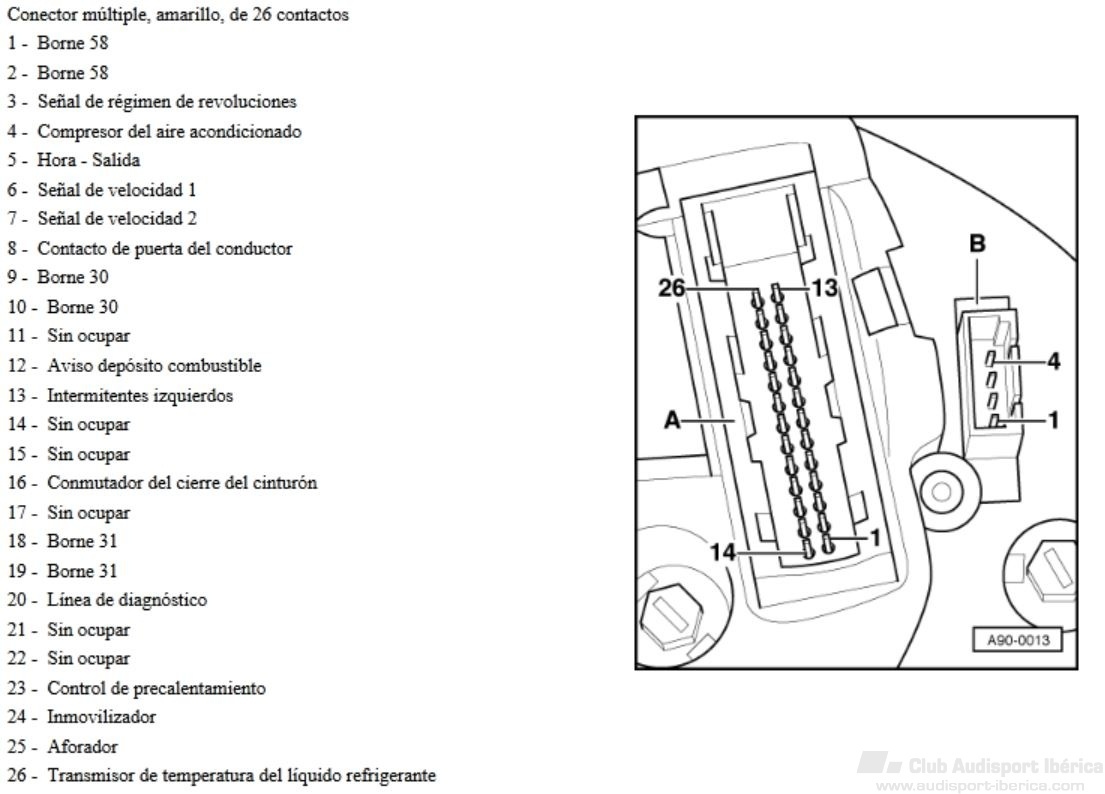

Voy a ver el elsa si sale algo.



Send by tapatalk 2

[sata]

Podría ser el ¿20?





S2

[kpasa]

Ya lo conecte pero no me lo detecta nada ni obd ni tacho

conectando cuadro en el coche si que lo detecta peo no me deja poner kilimetros por que solo se conecta a la ecu y no al cuadro



En su momento el cuadro orijinal se estropeo y fue sustituido por uno que pille en el foro



bien tras tanto trasteo se estropeo :cry2: :cry2: :cry2: que me aconsejais poner el mismo o el de los conectores azul verde?

gracias

[jesus20329]

lo más sencillo es poner uno como el que llevabas, pero puedes poner el que quieras, lo de conectar el cuadro fuera solo tienes que conectar la alimentación (+ y -) y la linea k o de diagnostico del propio cuadro, en principio esto te sirve para hacer el test del cuadro y poner las agujas en su sitio si las has quitado, ya lo de quitar kilometros y tal yo solo he conseguido ponerlo a cero kilometros y solo pude en un cuadro en el resto ( tengo varios) ni siquiera eso.

[daviid_la]

hola chicos, tengo una duda con el conector gris de 32 pines a ver si me podéis echar una mano porfa, los pines 5, 6 y 7, que son y donde los he de cablear, otra duda a donde he de cablear los pines 14, 15 y 16 en caso de que quiera hacerlos funcionales (sin llevarlos a masa)

[jesus20329]

En 26/8/2023 a las 11:34, daviid_la dijo:

hola chicos, tengo una duda con el conector gris de 32 pines a ver si me podéis echar una mano porfa, los pines 5, 6 y 7, que son y donde los he de cablear, otra duda a donde he de cablear los pines 14, 15 y 16 en caso de que quiera hacerlos funcionales (sin llevarlos a masa)

Ahora de cabeza no cuerdo a que pertenece cada pin, pero tienes un brico que hice completo de todos los cuadros que hay y su pinado y el procedimiento a seguir para cambiarlos
