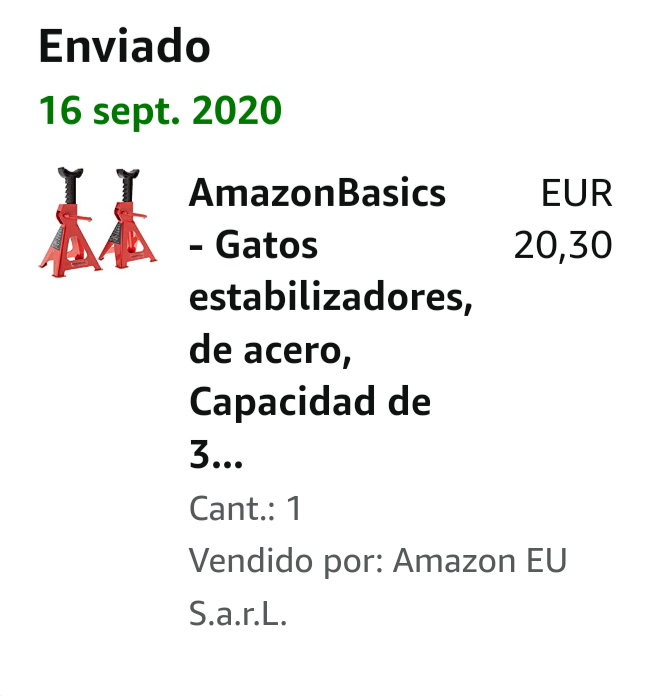

La que dice el amigo Chuzzxx que llevo yo es ésta: De todos modos, según el tamaño del "calambrazo" puede elegir en función del tamaño...yo le aconsejo esta otra: Nadie sabe de "colitas" más que él. Saludos!

Si tienes el cable LVDS conectado y no aparece nada es posible que no hayas seleccionado bien el modelo de coche en el sistema Android. Puede ser simplemente un problema de resolución...

¿Estás seguro de haber conectado el cable LVDS original de la anterior pantalla a tu nueva pantalla Android? Asegúrate de que está bien conectado...creo que ese puede ser el fallo.

@renas y @Sycar creo que ni eso... En un foro (creo que Audizine) el gran Daniel Kim (creador del RSNav) comentaba que todas estas pantallas chinas partían de un Android 8 y que eran camuflados por capas para aparecer como 9 y 10 pero evidentemente no lo son... algunas de ellas, la mía por ejemplo, por Hardware difícilmente tiraría de un 10 real.

Enhorabuena @cepeda23 y felicidades por esa pantalla!! Disfrútala como se merece

Primero: NO. Ese cable que sale del RCA debes conectarlo al cable que dice "BACK" o "REVERSE" del conector de tu pantalla. ( Señal de activación) Segundo: El cable rojo del filtro va con el cable negro-blanco de señal marcha atrás y el cable negro del filtro va con los cables marrones negativos del coche. Cuidado que el filtro tiene dirección (una flecha que indica el sentido de la corriente). Tercero: El otro lado del filtro alimenta la cámara, rojo con rojo y negro con negro. Es bastante sencillo.

Tiene toda la lógica del mundo. Yo estoy pensando en la instalación como si tuvieras que poner el relé para estabilizar la señal. En tu caso no es necesario si incorporas el filtro según ese esquema. Parece una tontería, pero simplifica mucho el montaje.

Perfecto!! Pues en ese caso nada que decir...mejor así.

Por partes: -Si estás sacando la señal de luz de marcha atrás por el lado derecho, donde va la Confort, debes cogerla desde ese cable negro-blanco en el conector 1. Ese cable corresponde a marcha atrás del piloto DERECHO, ¿OK?. - La alimentación (+12 v) la puedes sacar del cable BLANCO-ROJO más grueso y que es positivo bajo contacto. - El positivo del filtro (rojo) debes colocarlo entre el cable de señal y la cámara y el negativo al punto de masa que ves ahí mismo, son los cables marrones atornillados a la carrocería. No confío mucho en el trabajo de esos filtros con la señal por CanBus de las luces de nuestros coches, por eso te recomendaría (en el caso de que no veas bien la imagen o se produzcan interferencias con el coche en marcha) que vayas preparándote un relé...

pues mira, no me parece mal.... aunque de todo el catálogo de AliExpress que muestras, el único artículo que no me cuadra mucho es el segundo cenicero... Cómo solemos decir por aquí, si a tí te gusta pues perfecto!! P.D. la ubicación de ese puerto USB chapeau!!!

Yo también hice ayer el simulacro de compra añadiendo la cámara y me salía (para equipo HIGH) por 289€.... Pero ojito, que después te "avisaba" de los posibles gastos al declarar el IVA en aduanas. De ahí esa "corrección de precio" por parte del vendedor.

Te pasé el enlace de este mismo hilo, pero creo que este otro responderá mejor tus dudas. Hay que aprender a usar el buscador...y estar dispuesto a leer para aprender. Suerte!

Estas pantallas no se apagan directamente al apagar el motor para evitar que el SO se cuelgue, así que entran en modo de "suspensión". La pantalla debería "apagarse" pasado un tiempo. Eso que hace la tuya evidentemente no es normal y puede deberse a que alguno de los cables de alimentación no está bien conectado. El conector Quadlock de tu pantalla debe llevar, entre otros, un cable rojo, otro amarillo y el negro (negativo). Imagino que llevará también una cajita negra con un pequeño filtro y un fusible. Asegúrate que el cable amarillo está bien conectado y si corta corriente al quitar contacto...

Así es. Esa es la centralita Confort de donde puedes sacar alimentación y señal para la cámara. En realidad solo se necesitan 4 cables para que la cámara funcione: - Positivo 12 volts. - Negativo - Señal de activación (cablecito que sale del RCA) - Señal de video (RCA amarillo) Respecto a ese listado, hay un par de cables que no tienen que ver directamente con la cámara. El cable ACC detection line entiendo que envía señal cuando se pone contacto. El conector Jack AUX OUT parece ser de sonido, pero no tengo claro si es el propio sonido de la pantalla para enviar a tu equipo OEM.

Puedes empezar por leer a partir de aquí: https://www.audisport-iberica.com/foro/topic/151924-aire-en-las-salidas-traseras/?do=findComment&comment=2788199

La batería no es necesario, pero el contacto mejor no ponerlo mientras estés conectando y desconectando cables, para no memorizar errores...

En este mismo hilo, concretamente aquí: https://www.audisport-iberica.com/foro/topic/393177-pantalla-android-1025-genérica/?do=findComment&comment=5190778

Así es. Debes conectarlo al cable que pone "Back" o "Reverse" que sale del conector principal de la pantalla.

En este mismo hilo, unas cuántas páginas atrás...

Precisamente iba a responderte que el compañero Moncho2 había montado un kit que ya lleva los adaptadores incluidos De todos modos, como apunte, yo montaría vías separadas. Es lo suyo...

Enhorabuena @cepeda23!! Esa pantalla tiene muy buena pinta...

Respecto al cable "bypass" ya te digo que en mi caso venía en la caja aunque yo no tuve que utilizarlo. En caso de ser así, debes intercalar dicho cable para mantener el botón antiguo (para que no salte error airbag) y ponerlo entre éste y el nuevo botón warning. Lógicamente el botón original debes dejarlo oculto y conectado en el interior del salpicadero. Encintado con vellón o algo de espuma evitarás ruidos...

Las mejor para después de instalar esa pantalla!! ( es coña...) Esperamos esas fotos!!

Impresionante trabajo @josel39madr. Seguro que semejante esfuerzo se verá recompensado al final. Felicidades!

¿A que te refieres con tener que llevar pulsada? Si te aparece en pantalla es porque ya está activada dicha opción. Seleccionas en "Fuente" la opción de "Aux", así es la única forma de poder tener sonido de la pantalla en nuestros equipos. Esto que se explica aquí es para aquellas radios que no tienen activa dicha entrada auxiliar... y entiendo que tú ya la tienes. Respecto a la diferencia de los menús entre pantallas, ya comenté que la mía no es COIKA, aunque esta funcionalidad en concreto si la descubrí gracias a una pantalla de esa marca... Un saludo.
